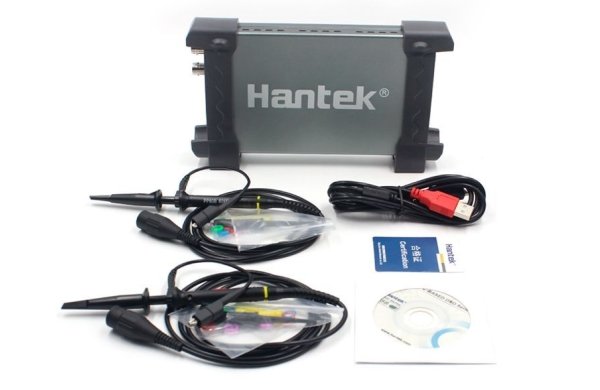

USB осциллограф HANTEK Electronic DSO-6082BE

Артикул: 1-356894

  • Интерфейс USB 2.0, не требует внешнего питания.
  • Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
  • Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
  • ОС: Windows XP ,VISTA, 7.
  • Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
  • К одному компьютеру можно подключать несколько устройств


Главная особенность модели заключается в зависимости полосы пропуская от выбранного значения вольт/деление.

Максимальный диапазон входящего сигнала без делителя от -4.5 до +4.5 вольта. При превышении сигнал будет не просто обрезан, а перевернут и показан в отражении.

Кроме этого у нее нет закрытого входе (AC coupling). Т.е. постоянная составляющая всегда будет на входе. Это можно обойти, самостоятельно пропустив сигнал через конденсатор.

Официальное программное обеспечение довольно ограничено, но в разделе «поддержка/скачать» вы найдете ПО независимых разработчиков с расширенными функциями.

В этом приборе нет внешней синхронизации. Объем памяти зависит от выбранного значения время/деление и не устанавливается вручную.

Если вам это ограничения не подходят, то рассмотрите модель DSO-6052BE.

2. Возможности

  • Интерфейс USB 2.0, не требует внешнего питания.
  • Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
  • Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
  • ОС: Windows XP ,VISTA, 7.
  • Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
  • К одному компьютеру можно подключать несколько устройств

Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!

3. ХАРАКТЕРИСТИКИ УСТРОЙСТВА

Каналов 2
Импеданс 1 Мегаом 25пФ
Режимы AC/DC/GND
Вертикальное разрешение 8 бит**
Диапазоны 10 мВ-5В, 9 шагов
Точность по постоянному току ±3%***
Временные диапазоны 4 нс-1 ч, 38 шагов
Управление вертикальным положением Да
Защита входа Диод
X-Y Да
Автонастройка Да (от 30Гц до 80Мгц)
Внешний вход триггера(EXT) Да
Режимы триггера авто, нормальный, одиночный
Наклон триггера +/-
Управление уровнем триггера Да
Типы триггера По растущему фронту, по спадающему фронту
Источник триггера канал 1 (CH1), канал 2 (CH2), внешний (EXT)
Пре- пост- триггер 0-100%
Размер буффера 10 КБ - 64 КБ на канал
Полоса пропускания до 80МГц
Частота дискретизации (выборок в секунду) 250 Мгц (250 Мвыб./с) в одноканальном режиме
125 Мвыб/с в двухканальном
Выбор сэмплинга да
Вертикальный режим CH1, CH2, Двойной, Сложение
Измерения курсором Да
Питание USB

**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)
