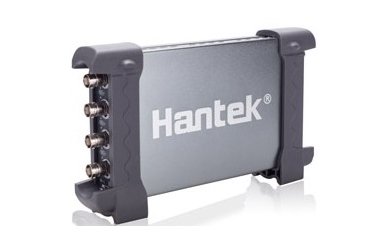

USB осциллограф HANTEK Electronic DSO-6204BC

Артикул: 1-356887

  • 4 канала.
  • Частота дискретизации до 1ГГц (при работе 1 канала) в реальном временени.
  • Чувствительность от 2мВ/дел.
  • Интерфейс USB 2.0, не требует внешнего питания.
  • Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
  • ОС: Windows 7,8,10.
  • Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
  • FFT
  • К одному компьютеру можно подключать несколько устройств


1. Состав упаковки

  1. Прибор - 1шт.
  2. USB Кабель - 1шт.
  3. Диск с ПО - 1шт.
  4. Щупы с полосой 90МГц с переключателем 1:1, 1:10 - 2шт.
  5. Зажимы-крокодилы с BNC соединением - 2 шт.

2. Возможности

  • 4 канала.
  • Частота дискретизации до 1ГГц (при работе 1 канала) в реальном временени.
  • Чувствительность от 2мВ/дел.
  • Интерфейс USB 2.0, не требует внешнего питания.
  • Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
  • Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
  • ОС: Windows 7,8,10.
  • Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
  • FFT
  • К одному компьютеру можно подключать несколько устройств

Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!

3. ХАРАКТЕРИСТИКИ УСТРОЙСТВА

Каналов 4
Импеданс 1 Мегаом 25пФ
Режимы AC/DC/GND
Вертикальное разрешение 8 бит**
Диапазоны 2 мВ-10В
Точность по постоянному току ±3%***
Точность временной базы ±50ppm
Временные диапазоны 2 нс-1000с
Управление вертикальным положением Да
Защита входа Диод
X-Y Да
Автонастройка Да (от 30Гц до полной полосы пропускания)
Внешний вход триггера(EXT) Нет
Режимы триггера авто, нормальный, одиночный
Наклон триггера +/-
Управление уровнем триггера Да
Типы триггера По растущему фронту, по спадающему фронту, видео, длительность импульса
Источник триггера каналы 1-4
Пре- пост- триггер 0-100%
Размер буффера 64 КБ (делится на количество включенных каналов)
Полоса пропускания 200МГц
Частота дискретизации (выборок в секунду) 1ГГц в одноканальном режиме, делится на количество каналов
Измерения курсором Да
Питание только USB

**Количество эффективных бит зависит от частоты сигнала.
***От полного диапазона измерения (Вольт/деление * 8 делений)
