Особенности модели 8000-003
• IEC/EN-61000-4-3 требования (30 В/м)
• Повышенная прочность GaAs конструкции
• Превосходная производительность прибора
• Имеется защитная блокировка (безопасность)

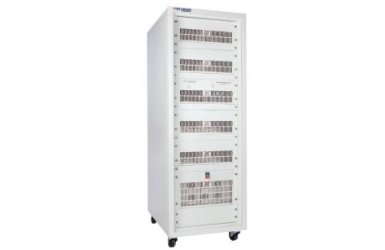

Описание усилителя мощности 8000-003
Модель 8000-003 представляет собой РЧ усилитель мощности (500 Вт, 80 МГц – 1 ГГц), который преимущественно предназначен для ЭМС приложений, включающих соответствие требованиям (30 В/м) IEC/EN-61000-4-3.
Использование в модели усилителя 8000-003 технологии GaAs обеспечивает прибору высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность, чем у усилителей кремниевых.
Усилитель мощности от ETS-Lindgren 8000-003 характеризуется низким уровнем искажений и полным соответствием функциональных показателей.
Характеристики усилителя 8000-003
Электрические параметры
• Диапазон част: 80 МГц – 1 ГГц
• Мощность выходная (номинальная): 500 Вт
• Усиление (вариационное): + 3 дБ
• Гармоники: - 20 дБс max
• Сопротивление (импеданс) на выходе: 50 Ом
• Входной коэффициент КСВН: 2:1 max
• Питание (ток переменный): 3-х фазное
• Питание (частота): 50/60 Гц
• Линия питания: менее 4 кВА
Механические параметры
• Удаленный интерфейс: GPIB
• РЧ разъемы типа: N (вх), 7/16 (вых)
Физические параметры
• Габариты: 19”, 25U стойка, глубина 800 мм
• Усилитель 8000-003 имеет вес: 110 кг
• Корпус (стандартный): шкаф (стойка) с панелью задней для разъемов
