Особенности модели 8000-026
• 200 В/м, MIL-STD 461 RS103
• Прочная конструкция на базе GaAs технологии
• Превосходная эффективность и производительность
• Имеется защитная блокировка (для безопасности)
у

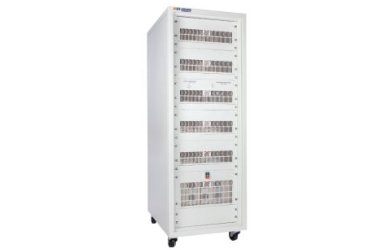

Описание усилителя мощности 8000-026
Модель 8000-026 представляет собой РЧ усилитель мощности (2,5/1,9 кВт), который служит в первую очередь для проведения работ на ЭМС и рассчитан на требования (200 В/м) MIL-STD 461 RS103.
Использование в модели усилителя 8000-026 технологии GaAs обеспечивает прибору высокую линейность, сверхнадежную конструкцию, гораздо большую эффективность, чем эффективность усилителей кремниевых.
Усилитель мощности от ETS-Lindgren 8000-026 характеризуется низким уровнем искажений и полной 100% толерантностью к соответствию.
Характеристики усилителя 8000-026
Электрические параметры
• Диапазон част: 10 кГц – 250 МГц
• Мощность выходная (номинальная):
- 10 кГц – 100 МГц (2,5 кВт)
- 100 МГц – 250 МГц (1,9 - 2,5 кВт)
• Усиление (вариационное): + 3 дБ
• Гармоники: - 20 дБс max
• Сопротивление (импеданс) на выходе: 50 Ом
• Входной коэффициент КСВН: 2:1 max
• Питание (ток переменный): 3-х фазное
• Питание (частота): 45/63 Гц
• Линия питания: 11 кВА
Механические параметры
• Удаленный интерфейс: GPIB
• РЧ разъемы типа: N (вх), 7/16 (вых)
Физические параметры
• Габариты: 19”, 34U стойка, глубина 800 мм
• Усилитель 8000-026 имеет вес: 291 кг
• Корпус (стандарт): шкаф (стойка) с панелью задней для разъемов
