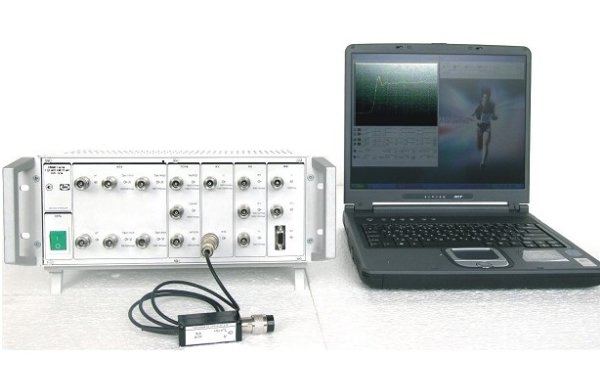

Установки измерительные СУПЕРТЕХПРИБОР К2С-62А

Артикул: 1-352826

  • калибратора Y (КY);
  • калибратора Х (КХ);
  • калибратора амплитудно-частотной характеристики (КАЧХ);

Предназначена для проверки параметров универсальных осциллографов с полосой пропускания до 2000 МГц (К2С-62А) или  до 200 МГц (К2С-62А/1).

Установка совместно с ПЭВМ, при использовании интерфейса USB2.0, обеспечивает следующие измерительные функции:

  • калибратора Y (КY);
  • калибратора Х (КХ);
  • калибратора амплитудно-частотной характеристики (КАЧХ);
  • генератора сигналов произвольной формы (ГСПФ);
  • калибратора переходной характеристики (КПХ);
  • мультиметра  (ММ).

Возможна поставка установки измерительной в вариантах, включающих функции, согласованные с заказчиком.

Калибратор Y

Прибор в режиме работы калибратор Y (KY) работает в качестве источника сигналов калибровки коэффициентов отклонения и проверки пределов допускаемого значения погрешности измерения напряжения осциллографов.

Параметры сигналов:

вид сигналов - положительное или отрицательное напряжение постоянного тока; прямоугольные импульсы со скважностью 2 (меандр) положительной или отрицательной полярности;

частота повторения (F) импульсов в режиме “меандр” устанавливается дискретно в калиброванных точках 10, 100 Гц, 1, 10 кГц с погрешностью не более ± 1.10-6F;

Значения напряжений сигналов КY устанавливаются в диапазоне от 20 мкВ до 200 В на нагрузке (1 ± 0.05) МОм или от 20 мкВ до 5 В на нагрузке (50 ± 1) Ом дискретно в калиброванных точках с шагом 1, 2, 5.

обеспечена девиация напряжения в диапазоне ±10% с дискретностью 0.1% от величины напряжения в калиброванной точке.

Пределы допускаемого значения абсолютной погрешности установки напряжения определяются формулой:

Калибратор Х

Прибор в режиме работы калибратор Х (KХ) работает в качестве источника сигналов с нормированным периодом для калибровки длительности разверток и проверки пределов допускаемого значения погрешности измерения временных интервалов осциллографов.

Параметры сигналов КХ:

вид сигналов – гармонический сигнал или сигналы треугольной формы;

значения периода повторения устанавливаются в диапазоне от 0.5 нс (К2С-62А) или от 2 нс  (К2С-62А/1) до 5 с дискретно в калиброванных точках (Тк) с шагом 1, 2, 5.

Обеспечена девиация периода повторения в диапазоне ± 10 % с дискретностью 0.1 % от величины периода повторения в калиброванной точке.

Размах сигналов  равен (1 ± 0.2) В на согласованной нагрузке (50 ± 1) Ом.

Пределы допускаемого значения абсолютной погрешности установки периода повторения () определяются формулой: DT = ± 1.10-6T.





Калибратор АЧХ

Прибор в режиме работы Калибратор АЧХ (КАЧХ) работает в качестве источника гармонических сигналов для проверки АЧХ тракта вертикального отклонения.

Диапазон частот гармонических сигналов устанавливается: – от 0.1 Гц до 2 ГГц (К2С-62А) или до 200 МГц (К2С-62А/1);

Пределы допускаемых значений основной погрешности установки частоты (F) равны  ±1.10-6F.

Амплитуда гармонического сигнала на согласованной нагрузке (50 ± 1) Ом, устанавливается в диапазоне от 0.01 до 5В в диапазоне частот от 0.1Гц до 50 МГц и до 1 В в диапазоне частот от 50 до 2000 МГц.

Неравномерность амплитуды гармонического сигнала в диапазоне частот не более ± 7 % относительно амплитуды на опорной частоте.



Генератор сигналов произвольной формы

Прибор в режиме работы ГСПФ работает в качестве источника сигналов с формой, задаваемой оператором.

Уровни напряжения (U) выходных сигналов:

на нагрузке 50 Ом - от ± 10 мВ до ± 5В;

на высокоомной нагрузке (более 1 кОм) - от ± 20 мВ до ± 10В;

Минимальная дискретность установки - 1 мВ;

Пределы допускаемого значения основной погрешности установки напряжения - не более ±0.01U.

Параметры формируемых импульсных сигналов прямоугольной формы:

частота  - от однократных до 50 МГц;

длительность импульсов - от 10 нс до 103 с;

минимальная длительность фронта/среза - £ 5 нс;

выброс – не более 2 %;

неравномерность вершины – не более 0.5 %;

Пределы допускаемого значения основной погрешности установки напряжения - не более ± 0.01U;

Пределы допускаемого значения основной погрешности установки частоты - не более  ±1.10-6F.

Параметры формируемых синусоидальных сигналов:

частота  - от 1 мГц до 20 МГц;

Пределы допускаемого значения основной погрешности установки напряжения - не более ± 0.01U;

Пределы допускаемого значения основной погрешности установки частоты - не более ± 1.10-6F;

режимы модуляции – НК, АМ, ЧМ.

Режимы запуска: внутренний; внешний; однократный.

Режим тактирования: внутренний; внешний.

Синхроимпульс:

полярность - положительная;

амплитуда  - 1 В на нагрузке 50 Ом;

временной сдвиг - в пределах временного интервала формирования сигнала с минимальной дискретностью установки 100 пс.

Калибратор ПХ

В режиме работы калибратор ПХ (КПХ) прибор работает в качестве источника прямоугольных импульсов с нормированной формой и длительностью фронта для проверки ПХ осциллографов.

Параметры испытательных импульсов соответствуют значениям, указанным в табл.1.

Таблица 1

Выход КПХ,

полярность импульсов

Длительность фронта (tф), не более, нс

Выброс на вершине (в),

не более, %

Неравно-мерность вершины на участке установления (у), не более, %

Неравно-мерность вершины (н),

не более, %

Диапазон амплитуд,В

Приме-чание

уровень

(0.1-0.9)U

уровень

(0.1-0.97)U

“,

tф £ 140 рs”

0.14

0.2

3

± 2

± 1

3.10-3¸12

только для

К2С-62А

“

tф £ 140 рs”

0.14

0.2

3

± 2

± 1

3.10-3¸12

только для

К2С-62А

“

tф £ 1 ns”

0.7

1.2

2

± 1

± 1

6.10-3¸30



“  tф£ 1 ns”

0.7

1.2

2

± 1

± 1

6.10-3¸30



tф £ 3 ns”

3.0

3.6

2

± 1

± 0.7

3.10-3¸12

только для

К2С-62А

“

tф £ 3 ns”

3.0

3.6

2

± 1

± 0.7

3.10-3¸12

только для

К2С-62А

“

tф £ 10 ns”

10.0

12

2

± 1

± 0.7

6.10-3¸60



“

tф £ 10 ns”

10.0

12

2

± 1

± 0.7

6.10-3¸60



“ ФТД”

0.07

0.1

5

± 3

± 2

0.2

только для

К2С-62А



Период повторения (Т) импульсов КПХ устанавливается дискретно в точках 10, 100 мкс, 1, 10, 100 мс с погрешностью не более ± 1.10-6Т.

Длительность импульсов КПХ (tи) устанавливается дискретно в точках 0.1, 1, 10 мкс с погрешностью не более ± 0.1tи.

Максимальная скважность 100 устанавливается автоматически.

Значения амплитуды испытательных импульсов КПХ (Uки) устанавливаются дискретно в калиброванных точках с шагом 1, 2, 5.

Обеспечена девиация амплитуды испытательного импульса на величину не менее ±10% от значения амплитуды в калиброванной точке. Дискретность установки девиации – 0.1 %.

Прибор выдает в режиме работы КПХ на согласованной нагрузке (50±1) Ом синхроимпульсы положительной полярности амплитудой (1±0.2) В и длительностью фронта не более 3 нс с периодом, равным периоду следования основных импульсов.

Обеспечен временной сдвиг (задержка и опережение) основного испытательного импульса КПХ относительно синхроимпульса в пределах до половины периода повторения с минимальной дискретностью 0.1 нс.

Мультиметр

В режиме работы “U=” мультиметр (ММ) работает в качестве вольтметра постоянного тока и обеспечивает измерение напряжения постоянного (U=) тока обеих полярностей, выдаваемого встроенными калибраторами осциллографов, в диапазоне от 10 мВ до 100 В.

 Пределы  допускаемых значений  основной погрешности измерения U= не более -  ±(0.001U= + 0.1 мВ).

В режиме работы “R”  ММ работает в качестве измерителя сопротивлений и обеспечивает измерение входного сопротивления осциллографа (R) в диапазоне от 40 Ом до 2 МОм.

Пределы допускаемых значений основной погрешности измерения - не более  ± 0.3 %.

В режиме работы “Uимп” ММ работает в качестве импульсного вольтметра и обеспечивает измерение импульсного напряжения встроенных калибраторов осциллографов в диапазоне от 10 мВ до 50 В.

Пределы допускаемых значений основной погрешности измерения амплитуды импульсного напряжения Uимп – не более ±(0.001Uимп + 0.1 мВ).

В режиме работы “С” ММ работает в качестве измерителя емкости и обеспечивает измерение входной емкости осциллографа в диапазоне от 5пФ до 50 пФ.

Пределы допускаемых значений основной погрешности измерения емкости –  не более ±(0.5% +1 пФ).

Характеристики блока системного (переносной ПЭВМ):

Процессор с тактовой частотой не менее 1.8 ГГц и КЭШ-памятью не менее 128 Кбайт.

Оперативная память не менее 256 Мбайт;постоянная память не менее 30 Гбайт.

 Встроенный CD-ROM-привод; Дисплей с габаритами не менее 14.1” и разрешением 1024х768; порт USB2.0.

Операционная система Windows ХР.

Основные эксплуатационные характеристики:

Время установления рабочего режима – не более 15 мин.

Время непрерывной работы  – не менее 16 ч.

Напряжение питания от сети переменного тока частотой от 50 до 440 Гц – от 90 до 260 В.

Потребляемая мощность – не более 120 ВА.

Масса базового блока – 9 кг.

Масса системного блока – 3.5 кг.

Габаритные размеры базового блока – не более 388х376х150 мм.

Габаритные размеры системного блока – не более 320х260х45 мм.



Комплект поставки:

В комплект поставки входят: базовый блок с выносным формирователем, сис­темный блок (ПЭВМ), комплект вспомогательных принадлежностей и ЗИП, программное обеспечение, комплект эксплуатационной документации.
