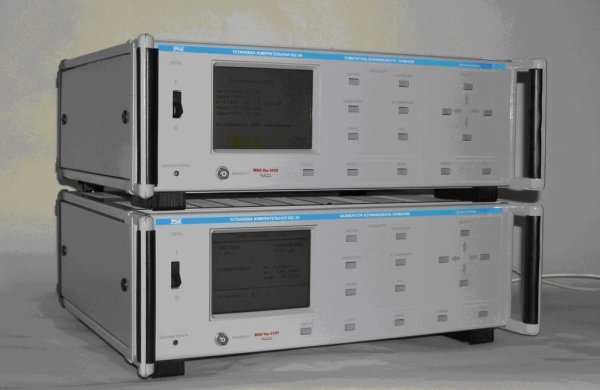

Предназначена для формирования синусоидального сигнала с произвольно - нормированным содержанием гармоник от 0,003 до 100 % в диапазоне частот от 10 Гц до 200 кГц (по первой гармонике) и для измерения коэффициента гармоник от0,003 до 100 % в диапазоне частот от 10Гц до 200 кГц (по первой гармонике).
Установка также предназначена для формирования синусоидального сигнала в диапазоне частот от 10 Гц до 200 кГц со среднеквадратическим значением (СКЗ) в пределах от 100 мкВ до 1 В и для измерения СКЗ синусоидального напряжения в пределах от 100 мкВ до 10 В в диапазоне частот от 10 Гц до 200 кГц.
Установка применяется для поверки эталонных установок первого разряда по коэффициенту гармоник и измерителей нелинейных искажений.
Технические характеристики
|
Калибратор коэффициента гармоник: |
|
|
Диапазон фиксированных частот по первой гармонике |
0,01 – 200 кГц |
|
Пределы устанавливаемого суммарного значения коэффициента гармоник |
0,003 … 100 % |
|
Количество высших гармоник |
до 10 |
|
Абсолютная неисключенная погрешность формирования коэффициента гармони |
±(1·10-2·КГ + 0,0005 %) %, где КГ - в процентах |
|
Диапазон СКЗ формируемого синусоидального напряжения |
от 0,0001 до 1 В |
|
Абсолютная неисключенная погрешность формирования среднеквадратического значения напряжения |
±(1•10-2•U + 0,0005 В), В, где U - в вольтах |
|
Измеритель коэффициента гармоник: |
|
|
Диапазон частот по первой гармонике |
0,01 – 200 кГц |
|
Пределы измеряемого суммарного значения коэффициента гармоник |
0,003 … 100 % |
|
Абсолютная неисключенная погрешность измерения значения суммарного коэффициента гармоник |
±(1•10-2•КГ + 0,0005 %) %, где КГ - в процентах |
|
Диапазон частот при измерении синусоидального напряжения |
от 0,0001 до 1 В |
|
Абсолютная неисключенная погрешность измерения среднеквадратического значения напряжения |
±(1•10-2•U + 0,0005 В), В, где U - в вольтах |
|
Общие параметры |
|
|
Вход - высокоомный, байонетный. Выход- низкоомный, байонетный. |
|
|
Масса каждого прибора |
20 кг |
