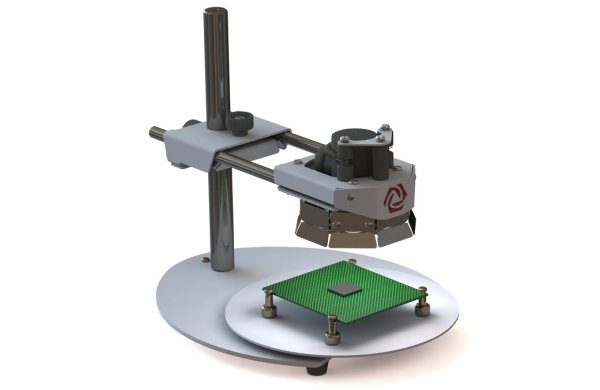

Установщик BGA ТЕРМОПРО ВП-150.2

Производитель
ТЕРМОПРО
Цена по запросу
Арт. 2356876
Печать
Уже в корзине Array шт Купить


ВП-150.2  первый мини установщик BGA для ремонта смартфонов и планшетов

Отсутствие реперной рамки на посадочном месте BGA заставляет инженеров прибегать к сложным ухищрениям при ремонте смартфонов и планшетов в сервисных центрах.
Бюджетная видеосистема ВП-150.2 простыми средствами создает виртуальную реперную рамку на увеличенном изображении, существенно облегчая и ускоряя установку малогабаритных корпусов BGA на печатные платы.

Оформление заявки

Внимание! Изделие ВП-150.2 сейчас готовится к серийному выпуску. Принимаем предварительные заявки на поставки видеосистемы в 2016г. Пожалуйста, скачайте эту анкету, заполните ее и вышлите на указанный в ней адрес. Заявки будут выполняться в порядке поступления.

Состав установщика ВП-150.2

  • Металлический регулируемый штатив для камеры.
  • Вращающийся столик с магнитными стойками для установки печатной платы.
  • Светодиодный регулируемый осветитель с питанием от USB.
  • USB видеокамера с разрешением 2 мегапикселя и автофокусом.
  • Программное видео приложение «ПОЗИ-ЦЕНТР Мини» на основе алгоритма с адаптивным методом сопоставления и отслеживания объектов для совмещения BGA с посадочным местом в Full HD разрешении.

Для работы видеосистемы ВП-150.2 необходим достаточно мощный компьютер с процессором i5 или i7 и продвинутой видеокартой NVIDIA моделей Geforce GTX 770M или Geforce GT 750 M, Geforce GT 840 M.

При необходимости видеокамера может быть использована для наблюдения за процессом пайки BGA при работе с программным модулем BGA-video паяльной станции ИК-650 ПРО.

ПРЕИМУЩЕСТВА ВИДЕОУСТАНОВЩИКА ВП-150.2

  • Невысокая стоимость
  • Автономность работы
  • камера с автофокусом
  • Малые габариты

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВП-150.2

Размер BGA                                    макс. 20×20 мм
Максимальная ширина платы       до 115 мм
Разрешение видеокамеры            1920 х1080 пикс.(2 Мп)
Скорость отображения                   до 15 кадров в секунду (зависит от ресурсов компьютера)
Увеличение                                      до 5 : 1

Расширенное решение для позиционирования BGA

По сравнению с ВП-150.2 более мощным решением по установке BGA является изделие ВП-750.3. Программные возможности обоих изделий практически совпадают, но система  ВП-750.3 имеет явные преимущества:

  • Мощная камера 3Мп и профессиональный объектив.
  • Прецизионная система совмещения на микровинтах с четырьмя степенями свободы.
  • Вакуумная система удержания BGA.
  • Интеграция с инфракрасной паяльной станцией ИК-650 ПРО, при помощи рамочной системы транспортировки платы в зону пайки.
