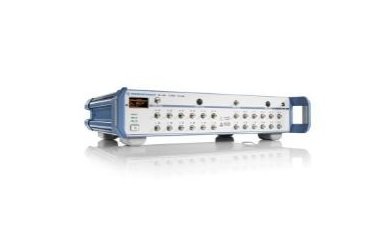

Устройства расширения портов Rohde & Schwarz ZN-Z84

Артикул: 1-362356

  • Импеданс 50 Ω
  • Диапазон частот от 10 МГц до 8,5 ГГц
  • Количество портов
    для подключения к ВАЦ
    2 или 4 в зависимости от модели


Устройства расширения портов (Матрицы переключений или Коммутационные матрицы) представляют собой многопортовые модули коммутации для увеличения количества измерительных портов векторных анализаторов цепей (ZNB и ZNBT8). Матрицы конструктивно выполнены на основе твердотельных переключателей, имеют отличное согласование портов, низкие вносимые потери,  высокую точку компрессии, и позволяют проводить полные перекрестные измерения: S-параметров, волновых величин и отношений. Данные решения могут быть использованы при разработке и тестировании делителей и сумматоров, переключателей, сложных антенных систем и других многопортовых устройств.


Основные свойства

  • Диапазон частот до 20 ГГц;
  • Возможность подключения нескольких матриц;
  • Полные перекрестные измерения до 48 портов;
  • Время переключения до 100 мкс;
  • Повреждающий уровень СВЧ: +23 дБм;
  • Поддержка автоматических калибровочных модулей;

Особенности

Матрицы переключений или Коммутационные матрицы R&S®ZN-Z84 и ZN-Z85 представляют собой многопортовые модули коммутации, работающие в частотных диапазонах от 10 МГц до 8,5 или до 20 ГГц соответственно. Матрицы могут подключаться к 2 или 4 - портовым векторным анализаторам цепей ZNB или ZNBT8. ПО анализаторов автоматически определяет тип подключенной матрицы и расширяет количество доступных портов в интерфейсе анализатора, другими словами, для начала измерений не нужно производить никаких настроек.
Базовые модули обоих матриц имеют только по 6 портов. Увеличить количество портов, до 24 для ZN-Z84 и до 12 для ZN-Z85, можно путем модернизации (апгрейда), группами по 6 портов. Возможно решение с использованием сразу нескольких матриц, в частности, при использовании 2-х матриц ZN-Z84 можно получить 48-портовую измерительную систему до 8,5 ГГц.

Технические характеристики



R&S®ZN-Z84

R&S®ZN-Z85

Диапазон частот

от 10 МГц до 8,5 ГГц

от 10 МГц до 20 ГГц

Импеданс

50 Ω

Количество портов
для подключения к ВАЦ

2 или 4 в зависимости от модели

Тип разъемов
для подключения к ВАЦ

SMA-female (гнездо)

Количество
измерительных портов

6 (2 портовый ВАЦ) ZN-Z84
12 (2 портовый ВАЦ) ZN-Z84,B22
12 (4 портовый ВАЦ) ZN-Z84,B24
18 (2 портовый ВАЦ) ZN-Z84,B32
18 (4 портовый ВАЦ) ZN-Z84,B34
24 (2 портовый ВАЦ) ZN-Z84,B42
24 (4 портовый ВАЦ) ZN-Z84,B44

6 (2 портовый ВАЦ) ZN-Z85

12 (4 портовый ВАЦ) ZN-Z85,B24

Тип разъемов
измерительных портов

SMA-female (гнездо)

Повреждающий уровень СВЧ

+23 дБм

Повреждающий уровень
постоянного тока

12 В

Время переключения



Габаритные размеры (Ш-В-Г)

445мм – 88мм – 300мм

Масса

от 5 до 7 кг

от 5 до 6 кг
