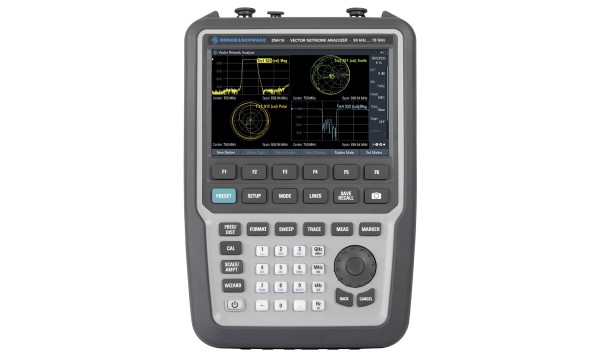

Портативный векторный анализатор цепей Rohde & Schwarz ZNH8 - полноценный двухпортовый прибор, выполненный в компактном корпусе и оснащенный аккумулятором.
Эта модель отличается мобильностью и при этом обладает точностью лабораторного измерителя. Устройство может использоваться для однонаправленных и 2-портовых измерений в ходе полевой диагностики компонентов систем радиосвязи, антенных комплексов и передающего оборудования с рабочим диапазоном до 8 ГГц. Основное назначение - оперативное выявление повреждений, дефектов и сбоев.
При необходимости расширения базовых диагностических возможностей, а также для использования прибора в сфере разработки и отладки радиооборудования можно задействовать дополнительные опции векторного анализатора цепей Rohde & Schwarz ZNH8, которые активируются программно.
Особенности
- Двухканальная архитектура на основе 4 приемников - двух выделенных эталонных и двух тестовых – используется для работы наиболее эффективными методами, например, UOSM, что обеспечивает высокую точность и минимизирует количество межпортовых переключений.
- Режим "мастер измерений" упрощает контроль характеристик проверяемых устройств, исключая влияние человеческого фактора за счет автоматизации стандартных тестовых последовательностей.
- Встроенный ступенчатый аттенюатор на входе анализатора цепей расширяет номинал мощностей сигналов, с которыми может работать прибор, что улучшает линейность диапазона и предотвращает перегрузки измерительных контуров.
- Функция "обзор конфигурации" открывает доступ к настроечному меню в один клик для быстрого выбора параметров отображения и изменения опций, сокращая время подготовки к измерениям.
Управление
Двухпортовый векторный анализатор цепей R&S ZNH8 оборудуется емкостным сенсорным экраном с полноценной поддержкой multi-touch. Дополнительное удобство предоставляет режим дистанционного управления, который упрощает выполнение работ, например, при подключении прибора к оборудованию, размещенному на вышке или в других труднодоступных местах. При совместном применении анализатора с опциональным беспроводным маршрутизатором, процессом измерений можно управлять удаленно, используя смартфон или планшет с приложением MobileView.
Технические характеристики
| Диапазон частот | |
|---|---|
| R&S®ZNH4 | от 30 кГц до 4 ГГц |
| R&S®ZNH8 | от 30 кГц до 8 ГГц |
| R&S®ZNH18 | от 30 кГц до 18 ГГц |
| R&S®ZNH26 | от 30 кГц до 26,5 ГГц |
| Разъем тестового порта | |
| R&S®ZNH4 | тип N, розетка |
| R&S®ZNH8 | |
| R&S®ZNH18 | |
| R&S®ZNH26 | 3,5 мм, вилка |
| Количество тестовых портов | 2 |
| Стандартные функции измерения | однопортовый кабель и измерение отражения и передачи антенны (измерение отражения и пропускания,однопортовые потери в кабеле, измерение DTF) |
| двухпортовый векторный анализ сети S11, S21, S12, S22 | |
| Формат результата | величина дБ этап развернутая фаза cмит линейная величина настоящий воображаемый КСВ полярный групповая задержка |
| Методы калибровки | нормализация отражений (открытая и короткая) отражение (OSM) нормализация передачи (P1 и P2) нормализация передачи в обоих направлениях ТОСМ УОСМ |
| Динамический диапазон | 100 дБ (тип.) |
| Выходная мощность | 0 дБм (тип.) |
| Величина шума трассировки (RMS) | 0,0015 дБ (тип.) |
| Фаза шума кривой (RMS) | 0,0015 ° (тип.) |
| Скорость измерения | 761 мкс на точку |
| Количество точек измерения по выбору | от 3 до 16001 |
| Диапазон измерения | от 10 Гц до 100 кГц с шагом 1/3/10 |
| Максимальный номинальный входной уровень | CW ВЧ-мощность 23 дБм (= 0,2 Вт) пиковая мощность ВЧ 26 дБм (= 0,4 Вт) |
| Режим выходного напряжения смещения постоянного тока | внутренний от +2 В до +32 В с шагом 0,1 В (номинал) |
| Общие данные | |
| Размер дисплея | емкостный сенсорный экран 7 дюймов |
| Разрешение дисплея | WVGA 800 x 480 пикселей |
| Аккумулятор (R & S®HA-Z306) | емкостью 72 Втч (версия E) 74,5 Вт · ч (версия F и выше) напряжение 11,25 В (номинальное, версия E) 10,8 В (ном., Версия F и выше) |
| Время работы | с новым полностью заряженным аккумулятором 4 часа |
| Размеры | 202 x 294 x 76 мм |
| Вес | 3,1 кг |
