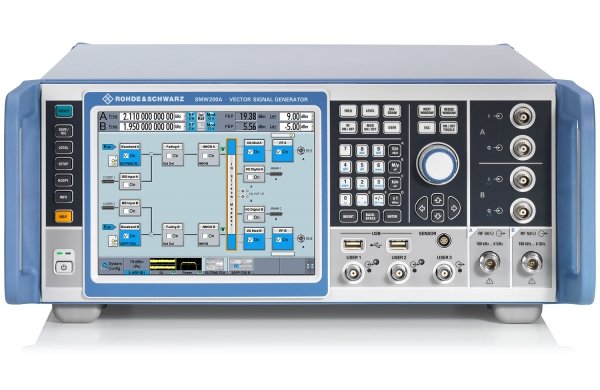

- Поддержка всех основных стандартов цифровой беспроводной связи
- Опциональный встроенный имитатор замираний с полосой частот до 160 МГц
- Поддержка всех основных режимов MIMO, включая 3x3, 4x4 и 8x2
Удовлетворяет всем Вашим потребностям
- Диапазон частот от 100 кГц до 3/ 6/ 12.75/ 20/31.8/ 40 ГГц
- Опциональный второй ВЧ-тракт с диапазоном частот от 100 кГц до 3/ 6/ 12.75 или 20 ГГц
- Разнообразные конфигурации: 1 - канальный генератор сигналов, 2 - канальный генератор сигналов с различными комбинациями ВЧ - трактов (например: 3 ГГц + 3 ГГц, 12,75 ГГц + 6 ГГц или 2х20 ГГц), или многоканальный тестер MIMO - приёмников.
- Идеально подходит для MIMO, MSR или LTE-Advanced систем, благодаря поддержке до восьми источников сигнала и 16 каналов с замираниями
- Модульная архитектура позволяет подобрать оптимальную конфигурацию для текущей задачи
Упрощает Вашу работу
- Простая генерация сложных сигналов
- До восьми генераторов модулирующих сигналов в двух встроенных модулях модулирующих сигналов с кодером реального масштаба времени и функциональным генератором
- Встроенное цифровое суммирование модулирующих сигналов, даже со смещением частоты и уровня
- Поддержка всех основных цифровых стандартов, включая LTE, LTE-Advanced, 3GPP FDD/HSPA/HSPA+, GSM/EDGE/ EDGE Evolution, TD-SCDMA, CDMA2000®/1xEV-DO, WLAN IEEE 802.11a/b/g/n/ac
- Работа с цифровыми стандартами не требует отдельного программного обеспечения для ПК
- Мастер контрольных примеров для стандартов LTE и 3GPP упрощает проверку соответствия базовых станций стандартам 3GPP TS 25.141 или 3GPP TS 36.141
Работа с реальными системами
- Опциональные встроенные секции с замираниями для эмуляции каналов с полосой частот до 160 МГц
- Все основные сценарии замираний доступны в качестве предварительных настроек
- Установка до четырех модулей замираний позволяет создать до 16 ”логических“ каналов с замираниями
- Реализация всех основных сценариев замирания MIMO, таких как 2x2, 3x3, 4x4 и 8x2 с помощью одного прибора
- Поддержка сложных стандартов, таких как HSPA с двойной несущей, LTE с объединением несущих и многопользовательский LTE
- Подключение модулей генерации сигналов R&S®SGS100A позволяет создавать до четырех ВЧ-трактов
- Опция фазовой когерентности, используемая, например, для формирования диаграммы направленности антенны
Улучшайте свои разработки
- Великолепное качество сигнала для высокоточных измерений спектра и модуляции
- I/Q-модулятор с полосой ВЧ-модуляции до 2 ГГц
- Полоса частот I/Q-модуляции (на ВЧ) составляет 160 МГц при использовании встроенного генератора модулирующего сигнала
- Исключительное качество модуляции, например собственный модуль EVM менее –49 дБ (изм.) для сигналов WLAN IEEE 802.11ac с полосой 160 МГц
- Высококачественная импульсная модуляция с отношением сигнал/пауза более 80 дБ и временем нарастания/спада менее 10 нс
- Великолепная чистота спектра (фазовый шум SSB –139 дБн (тип.) на частоте 1 ГГц с отстройкой от несущей 20 кГц)
Ускорьте свою работу
- Интуитивное управление и удобная справка для быстрого достижения цели
- Блок-схема в качестве ключевого элемента управления для визуализации прохождения сигнала
- Перестраиваемый графический интерфейс пользователя GUI для работы по простому и сложному сценарию
- Графическое отслеживание сигнала практически в любой точке сигнального тракта
- Контекстно-зависимая оперативная справочная система и полная пользовательская документация
- Регистратор макрокоманд SCPI и генератор кода служат для создания исполняемых команд дистанционного управления по последовательности команд ручного управления (для MATLAB®, CVI, и т.п.)
Подстраивается под Ваши нужды
- Адаптация прибора практические для любого приложения
- Передовая система подключения для смены модулей модулирующихсигналов без повторной калибровки прибора
- Возможность модернизации программного обеспечения в любой момент, простая и быстрая активация путем ввода цифровых кодов
- Обновление встроенного программного обеспечения – в ногу с последними разработками
Технические характеристики
|
Частота |
||
|
Диапазон частот ВЧ-тракта A |
R&S®SMW-B103 |
от 100 кГц до 3 ГГц |
|
R&S®SMW-B106 |
от 100 кГц до 6 ГГц |
|
|
R&S®SMW-B112 |
от 100 кГц до 12,75 ГГц |
|
|
R&S®SMW-B120 |
от 100 кГц до 20 ГГц |
|
|
Диапазон частот ВЧ-тракта B (опционально) |
R&S®SMW-B203 |
от 100 кГц до 3 ГГц |
|
R&S®SMW-B206 |
от 100 кГц до 6 ГГц |
|
|
R&S®SMW-B212 |
от 100 кГц до 12,75 ГГц |
|
|
R&S®SMW-B220 |
от 100 кГц до 20 ГГц |
|
|
Время установления |
режим SCPI |
< 1.2 мс, 600 мкс (тип.) |
|
Уровень |
||
|
Номинальный диапазон |
3 МГц ≤ f < 6 ГГц |
от –120 до +18 дБмВт (PEP) |
|
Время установления |
режим SCPI |
< 1 мс, 600 мкс (тип.) |
|
Спектральная чистота |
||
|
Гармонические составляющие |
уровень < 10 дБмВт, CW |
< –30 дБн |
|
Негармонические составляющие |
CW или векторная модуляция с полномасштабным входом по постоянному току, уровень > –10 дБмВт, |
|
|
стандартное значение |
< –80 дБн |
|
|
с опцией R&S®SMW-B22 |
< –90 дБн |
|
|
Фазовый шум SSB |
CW, отстройка от несущей 20 кГц, частота 1 ГГц |
|
|
стандартное значение |
< –131 дБн, –135 дБн (тип.) |
|
|
с опцией R&S®SMW-B22 |
< –136 дБн, –139 дБн (тип.) |
|
|
Аналоговая модуляция |
||
|
Поддерживаемые режимы аналоговой модуляции |
АМ, ЧМ (опционально), ФМ (опционально), импульсная (опционально) |
|
|
I/Q-модуляция |
||
|
Полоса частот ВЧ-модуляции |
с использованием внешнего I/Q-сигнала, с включенной функцией “I/Q wideband” |
|
|
1 МГц ≤ f ≤ 4 ГГц |
±25 % от частоты несущей |
|
|
f > 4 ГГц |
±1 ГГц |
|
|
с использованием внутреннего генератора модулирующего сигнала, с включенной функцией “I/Q wideband”, f ≥ 320 МГц |
±80 МГц |
|
|
Неравномерность АЧХ модулятора в заданной полосе частот ВЧ-модуляции |
с использованием внутреннего генератора модулирующего сигнала, с включенной функцией “I/Q wideband” |
< 1,0 дБ, < 0,3 дБ (изм.) |
|
Генератор модулирующего сигнала |
Опция R&S®SMW-B10, может быть установлено до двух генераторов модулирующего сигнала |
|
|
Полоса частот сигнала |
стандартное значение |
120 МГц |
|
с опцией R&S®SMW-K522 |
160 МГц |
|
|
Объем памяти генератора сигналов произвольной формы |
стандартное значение |
64 млн. отсчетов |
|
с опцией R&S®SMW-K511 |
512 млн. отсчетов |
|
|
с опциями R&S®SMW-K511 и R&S®SMW-K512 |
1 млрд. отсчетов |
|
|
Разрешение выборки |
эквивалент ЦАП |
16 бит |
|
Смещение частоты |
стандартное значение |
от –60 до +60 МГц |
|
с опцией R&S®SMW-K522 |
от –80 до +80 МГц |
|
|
Цифровые стандарты |
||
|
Поддерживаемые стандарты и системы модуляции |
LTE/LTE-Advanced, 3GPP FDD/HSPA/HSPA+, GSM/EDGE/EDGE Evolution, CDMA2000®, 1xEV-DO Rev. A/B, TD-SCDMA, WLAN IEEE 802.11a/b/g/n/ac, AWGN и др. |
|
|
Замирание и MIMO |
||
|
Имитатор замирания |
Опция R&S®SMW-B14, можно установить до четырех модулей замираний |
|
|
Полоса частот замирания |
макс. 160 МГц |
|
|
Число каналов с замиранием |
В зависимости от установленных опций |
макс. 16 |
|
Сценарии замирания MIMO |
В зависимости от установленных опций |
2x2, 4x2, 2x4, 3x3, 4x4, 8x2 и др. |
|
Режимы замирания |
В зависимости от установленных опций |
многолучевость, скользящая задержка, рождение-смерть, быстрая последовательность, двухканальная помеха |
|
Профили замирания |
В зависимости от установленных опций |
Рэлей, Райс, чистый Доплер, статический, гауссовский и др. |
