Антенна EMCO-3117
• Диапазон по частоте: 1 ГГц – 18 ГГц
• Усиление равномерное
• Входная мощность: 300 Вт
• Однолепестковая ДНА по частоте
• Низкое КСВН
• Система установки подвижная

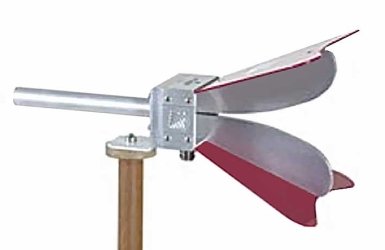

Описание антенны 3117
Антенна 3117 – это современная двухгребневая волноводная антенна ETS-Lindgren, работающая на частоте от 1ГГц до 18ГГц.
Волноводная антенна 3117 отлично подходит ЭМС и микроволновых измерений.
Данная модель антенны ETS-Lindgren хорошо корректирует более низкое усиление на верхнем участке диапазона частот, которое обнаруживается у гребневых волноводных антенн.
Равномерное излучение контролируемой поверхности очень точное измерение коэффициента усиления получают пользователи, работая с этой антенной.
Волноводную антенну 3117 с входной мощностью до 300 Вт отличает низкий КСВН и высокий коэффициент усиления по всему рабочему диапазону.
Электрические характеристики EMCO-3117 моделировались на современных рабочих станциях со специализированным ПО, имитирующими ЭМ помехи.
ETS-Lindgren производит волноводную антенну 3117 с предусилителем, модель - 3117-PA, а также разные рупорные антенны, например, такие как: 3106B, 3112, 3115,3116C, 3119.
Особенности волноводной антенны 3117
Однолепестковая ДНА излучения
Волноводная антенна 3117 ETS-Lindgren имеет ДНА с одним главным лепестком по направлению оси рупора на всем частотном диапазоне.
Это важно для равномерного распределения всей электромагнитной энергии на поверхности контроля, для точного измерения векторной информации и коэффициента усиления.
Уникальный дизайн двухгребневой антенны 3117 подавляет распространение других высших типов волн.
Двухгребневая антенна 3117 с четко определенной однолепестковой ДНА превосходит по этим характеристикам другие модели антенн в своем классе.
Сверхширокий диапазон частот
Модель 3117 ETS-Lindgren работает в частотном диапазоне от 1 ГГц до 18 ГГц, не имея никаких разрывов в частотной характеристике, что делает эту антенну незаменимой для автоматизированного тестирования.
Данная антенна в своем классе обладает наиболее широким применимым частотным диапазоном, причем без ухудшения эксплуатационных показателей, которые идут от высших типов волн.
Входная мощность
Антенна EMCO-3117 с разъемом N-типа принимает до 300 Вт входной непрерывной мощности и до 400 Вт входной пиковой мощности.
Высокий коэффициент усиления, а также низкий КСВН данной двухгребневой антенны на всем частотном рабочем диапазоне обуславливают высокую напряженность поля и эффективное использование усилителя.
Равномерное усиление и низкое КСВН
Имея отличное поведение ДНА, модель 3117 обладает более равномерным усилением и однородным антенным коэффициентом.
Подвижная система установки
Волноводная двухгребневая антенна 3117 включает и заднее крепление типа «stinger» и крепление для EMCO штатива.
Конфигурация антенны 3117
Стандартная конфигурация
• Антенна 3117 в сборке
• Крепежный кронштейн (просверленный) для установки штатива ETS-Lindgren или иной штатив (1/4" x 20)
• Крепление заднее типа «Stinger»
• Индивидуальная калибровка в лаборатории A2LA на 1 м согласно SAE ARP 958. Дополнительная платная калибровка на 3м согласно ANSI C63.5. Калибровочный сертификат и фактические коэффициенты включены в руководство
Опции
• Антенный штатив
• Антенная мачта
• Под заказ - обтекатель антенны
Характеристики антенны EMCO-3117
Электрические характеристики
• Частота максимальная: 18 ГГц
• Частота минимальная: 1 ГГц
• Сопротивление номинальное: 50 Ом
• Разъем: N-типа
• Мощность максимальная непрерывная: 300 Вт
• Мощность пиковая: 400 Вт
• Диаграмма антенны: направленная
• КСВН: 3,5:1 (максимальное), < 2:1 (при более 1,5 ГГц)
• Поляризация антенны: линейная
Физические характеристики
• Высота/Глубина/Ширина – 15,5см/17,5см (+крепление 15,5см)/17,5см
