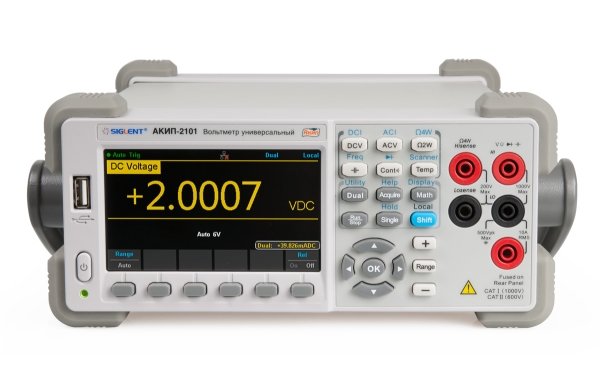

Вольтметр универсальный АКИП-2101/1

Производитель
АКИП
Цена (с НДС):   35 490  Рублей
Арт. 1355905
Печать
Уже в корзине Array шт Купить


АКИП-2101/1- универсальный вольтметр c диапазоном рабочих частот для измерений переменного сигнала до 100 кГц (напряжение)/ до 10 кГц (ток).

Краткие характеристики:

  • Макс. индикация: 5½ разрядов (2101), 4½ разрядов (2101/1),
  • Базовая погрешность (DCV): ±0,015% (2101), ±0,01% (2101/1)
  • Быстродействие: до 150 изм./с
  • Измерение: с учетом формы сигнала и искажений (True RMS), переменного сигнала со смещением (AC+DC)
  • Автоматический и ручной выбор пределов измерений
  • Внутренний регистратор данных (10 К) с настраиваемой скоростью выборки
  • Развернутое меню синхронизации и запуска
  • 2-х и 4-х проводная схема измерения сопротивления
  • Измерение температуры (термопара и термосопротивление/Rtd)
  • Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; Δ-измерения, гистограммы, построение тренда. СКО)
  • Одновременное измерение 2-х параметров
  • Отображение результата измерений с помощью аналоговой шкалы (bar-graph)
  • Интерфейсы: LAN, USB (поддержка VXI11, USBTMC), GPIB (опция – кабель адаптер)
  • Внутренняя память 1 ГБ (расширение внешним USB- flash), поддержка файловой системы, встроенная экранная помощь (HELP)
  • Программное обеспечение EasyDDM для управления и передачи данных на компьютер
  • Цветной графический TFT-дисплей (диаг. 11 см, 480 х 272 точек)



Характеристики

Параметры

Значения

2101

2101/1

Постоянное напряжение

Пределы измерений

200 мВ / 2 / 20 / 200 / 1000 В

600 мВ / 6 / 60 / 600 / 1000 В

Разрешение

1 / 10 мкВ / 0,1 / 1 / 10 мВ

0,01 / 0,1 / 1 / 10 / 100 мВ

Погрешность измерения (базов.)

± 0,015%

± 0,01%

Входной импеданс

10 МОм, 10 ГОм для пред. «200 мВ/ 2 В»

10 МОм, 10 ГОм для пред. «600 мВ»

Переменное напряжение (AC+DC, TRUE RMS)

Пределы измерений

200 мВ / 2 / 20 / 200 / 750 В

600 мВ / 6 / 60 / 600 / 750 В

Разрешение

1 / 10 мкВ / 0,1 / 1 / 10 мВ

1 / 10 мкВ / 0,1 / 1 / 10 мВ

Частотный диапазон

20 Гц…100 кГц

20 Гц…100 кГц

Погрешность измерения

± (0,2…3% Uизм.+0,05…0,1%Uпр. изм.) в зав. от f и диап.

± (0,2…3% Uизм.+0,05…0,1%Uпр. изм.) в зав. от f и диап.

Входной импеданс

1 МОм / 100 пФ

1 МОм / 100 пФ

Постоянный ток

Пределы измерений

200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А

600 мкА/ 6 / 60 / 600 мА/ 6/ 10 А

Разрешение

1/ 10/ 100 нА/ 1/ 10/ 100 мкА

10/ 100 нА/ 1 / 10/ 100 мкА/ 1мА

Погрешность измерения (базов.)

± (0,055…0,25%) в зав. от диап.

± (0,055…0,25%) в зав. от диап.

Переменный ток (AC+DC, TRUE RMS)

Пределы измерений

20 мА / 200 мА / 2/ 10 А

60 мА / 600 мА / 6/ 10 А

Разрешение

100 нА/ 1/ 10/ 100 мкА

1/ 10/ 100 мкА/1 мА

Частотный диапазон

20 Гц…10 кГц

20 Гц…10 кГц

Погрешность измерения

± (0,5…2,5%) в зав. от f и диап.

± (0,5…2,5%) в зав. от f и диап.

Сопротивление

Пределы измерений

200 Ом/ 2/ 20/ 200 кОм/ 2/ 10/ 100 МОм

600 Ом/ 6/ 60/ 600 кОм/ 6/ 60/ 100 МОм

Разрешение

10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм

10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм

Погрешность измерения (базов.)

± (0,02…1,75%) в зав. от диап.

± (0,02…1,75%) в зав. от диап.

Частота (период)

Пределы измерений

20 Гц/ 2 / 20/ 200 кГц/ 1 МГц (200 мВ…750 В)

20 Гц/ 2 / 20/ 200 / 500 кГц (600 мВ…750 В)

Диапазон изм. периодов

1,0 мкс…0,05 с

2,0 мкс…0,05 с

Чувствительность

100 мВ (20Гц-100 кГц); 1В (100-1000 кГц)

100 мВ (20Гц-100 кГц); 1В (100-500 кГц)

Погрешность измерения (баз.)

± 0,01%

± 0,01%

Прозвон цепи

Порог срабатывания

1…2000 Ом (разрешение 0,1 Ом)

1…2000 Ом (разрешение 0,1 Ом)

Тестовый ток

1 мА

1 мА

Температура

Диапазон измерений

-270…+1820 °С (в зав. т типа термопар)

Термопары

Поддержка термопар: B, E, J, K, N, R, S, T-типов (в комплект не входят !), поддержка термосопротивлений (RTD)

Испытание P-N перехода

Тестовое напряжение

0- 2 В; 2-4 В (разрешение 0,1мВ)

0- 2 В (разрешение 0,1мВ)

Тестовый ток

1 мА

1 мА

Ёмкость

Пределы измерений

2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ

Разрешение

1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ

Погрешность измерения

± (1…3%) в зав. от диапазона

Тестовый ток

10/ 100 мкА/ 1 мА в зав. от диапазона

Дисплей

Тип и формат

Цветной графический TFT-дисплей. (диаг. 11 см), разреш. 480 х 272

Разрядность индикации

5 ½ (5 изм/с), 4 ½ (при скорости от 50 до 150 изм/с)

4 ½ (при ск. от 5 до 50 изм/с), 3 ½ (150 изм/с)

Скорость измерений

Медл.- 5 изм/с (Slow), средне -50 изм/с (Mid), быстро-150 изм/с (Fast)

Общие данные

Напряжение питания

200 …240 В (± 10 %), 50 / 60 Гц (P потребл. 20 ВА)

Выход

VM comp, ExtTrig (внеш. Синхр.)

Интерфейс

USBх2, LAN (опция GPIB – внешний кабель-адаптер)

Габаритные размеры

282´260´105 мм

Масса

3,3 кг (2101); 3,76 кг (2101/1)

Комплект поставки

Измерительные провода (2), зажимы типа «крокодил» (2), шнур питания (1), кабель USB, руководство по эксплуатации (1), предохранитель (1), ПО (EasyDDM –CD-диск) .

Опции

Интерфейс GPIB (внешний кабель адаптер), сканер (Ext Card)
