• Поддерживаются два типа модулей: модули матричного коммутатора E5252A и модули мультиплексора E5255A
• Модули матричного коммутатора E5252A поддерживают экономичные технические решения по коммутации сигналов, не использующие схему подключения Кельвина
• Модули мультиплексора E5255A поддерживают долговременные испытания на надёжность рассредоточенных систем
• Программное обеспечение EasyEXPERT компании Agilent позволяет управлять модулями и автоматизировать установку переключателей, используя прикладные программы испытаний
• Обеспечивается разрешение при измерении силы тока 20 фА через переключатели при использовании модулей источников/измерителей с высоким разрешением (HRSMU) анализаторов B1500A или E5270B, либо при использовании 4156C
• Полоса пропускания 10 МГц (–3 дБ) при использовании модулей E5252A

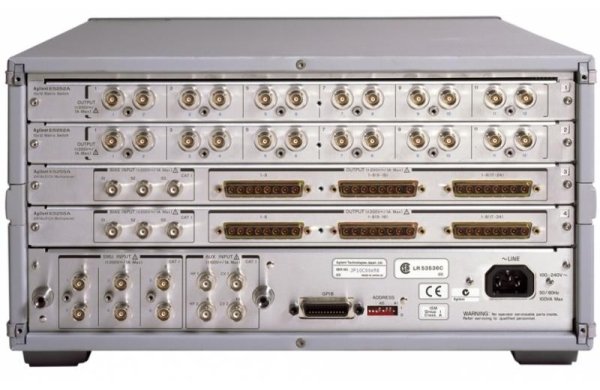

Базовый блок матричных коммутаторов с малыми токами утечки E5250A поддерживает измерения, не использующие схему подключения Кельвина, на четырёх источниках/ измерителях (SMU) с шестью дополнительными входами мультиплексора для других потребностей. Помимо поддержки традиционных функций матричного коммутатора (модули E5252A), E5250A также поддерживает долговременные испытания на надёжность в предельных режимах (модули E5255A). Базовый блок E5250A может быть сконфигурирован с использованием от 1 до 4 модулей обоих типов.
Для обеспечения разработки прикладных программ испытаний E5250A также поддерживает драйвер VXIplug&play.
Базовый блок E5250A и модули коммутации E5252A могут совместно использоваться для создания базового технического решения матричного коммутатора, не использующего схему подключения Кельвина. Модуль коммутации E5252A имеет 6 триаксиальных входов, 4 входа с соединителями BNC и 6 внутренних трактов. Входы к внутренним рядам 5 и 6 состоят из мультиплексоров 3:1. Такая конфигурация реализует экономичность технического решения без ухудшения основных характеристик измерения вольтамперных (IV) и вольтфарадных (CV) характеристик. Обеспечиваются следующие свойства матричного коммутатора 10 x 12 для параметрических измерений общего назначения:
• Последовательное измерение множества испытуемых устройств
• Десять входов и 48 выходов обеспечивают гибкость и точность
• Два входа с малыми токами утечки и четыре стандартных входа для проведения измерений зависимости тока от напряжения (IV)
• Два тракта измерения зависимости емкости от напряжения (CV) с точной компенсацией емкости
• Два дополнительных входа для импульсных, дифференциальных и других видов измерений
Базовый блок E5250A поддерживает модули мультиплексоров E5255A для решения задач долговременных испытаний на надёжность в предельных режимах. Модуль мультиплексора имеет 24 выхода, организованных в группы по 8 выходов. Каждый модуль имеет вход многоуровневого смещения по постоянному току для каждой группы из 8 каналов, позволяя использовать для регулярных испытаний недорогие источники питания. Базовый блок E5250A поддерживает четыре таких модуля, обеспечивающих в итоге 96 выходов. Каждый канал может также иметь предохранительный резистор, выбираемый пользователем, для ограничения выброса тока после выхода устройства из строя или пробоя. Можно также объединять вместе до 4 базовых блоков E5250A и, используя модули E5255A, создавать системы, имеющие до 384 каналов. Используются кабели, устойчивые к воздействию широкого диапазона температур, пригодные для испытаний в камере.
Технические характеристики
Характеристики матричного коммутатора (при использовании с базовым блоком)
Макс. допустимое значение силы тока
• Порт: 1,0 A
Макс. допустимое значение напряжения
• Между каналом и заземлением: ~ 200 V
• Между каналами: ~ 300 В
Остаточное сопротивление замкнутого канала
• Порт измерения вольтамперных характеристик (IV) с малыми токами утечки: ~ 0,6 Ом
• Порт измерения вольтамперных характеристик (IV) общего назначения: ~ 1,0 Ом
Развязка между каналами
• Порт измерения вольтамперных характеристик (IV) с малыми токами утечки: ~ 1013 Ом
• Порт измерения вольтамперных характеристик (IV) общего назначения: ~ 1012 Ом
• Порт измерения вольтфарадных характеристик (CV), РЧ порт: ~ 109 Ом
Характеристики 24-канального мультиплексора (при использовании с базовым блоком)
Макс. допустимое значение силы тока
• Порт: 1,0 A
Макс. допустимое значение напряжения
• Между каналом и заземлением: ~ 200 V
• Между каналами: ~ 300 В
Остаточное сопротивление замкнутого канала
• Порт измерения вольтамперных характеристик (IV) с малыми токами утечки: ~ 0,6 Ом
• Порт измерения вольтамперных характеристик (IV) общего назначения: ~ 1,0 Ом
Развязка между каналами
• Порт измерения вольтамперных характеристик (IV) с малыми токами утечки: ~ 1013 Ом
• Порт измерения вольтамперных характеристик (IV) общего назначения: ~ 1012 Ом
• Порт измерения вольтфарадных характеристик (CV), РЧ порт: ~ 109 Ом
Измерительные характеристики (справочные характеристики)
• Разрешение при измерении силы тока через переключатели: 20 фА при использовании модулей источников/измерителей c высоким разрешением (HRSMU) анализаторов 4156C, B1500A и E5270B
• Время установления значения силы тока (при шаге изменения входного напряжения 10 В input step): < 3,5 с при 400 фA
• Полоса пропускания (на уровне –3 дБ, при использовании модулей E5252A): 10 МГц
Базовый блок матричных коммутаторов с малыми токами утечки E5250A не включает никаких модулей. Пользователь должен сам указать при заказе требуемые модули коммутации E5252A или мультиплексора E5255A. В базовый блок можно установить до 4 модулей. В базовом блоке могут одновременно существовать оба типа модулей.
