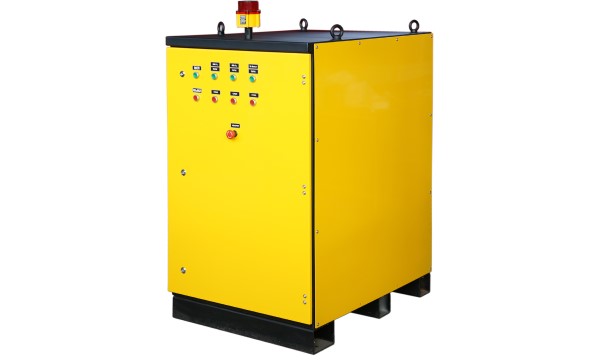

Преобразователи частоты серии АПА предназначены для питания бортовой сети самолетов и вертолетов при их предполетном обслуживании в аэропортах. Могут быть использованы для централизованного электроснабжения цехов и испытательных стендов предприятий авиационной промышленности.
100% отечественная разработка и изготовление.
Ряд мощностей серии: 30, 45, 60, 90, 120, 140кВА (возможна любая мощность на заказ).
Технические характеристики:
Вход:
- Диапазон входных напряжений: 3x400В ±15%.
- Частота: 50/60Гц ± 5Гц.
- Шестипульсная схема выпрямления.
- Постоянный контроль входного напряжения.
- Номинальный потребляемый ток 212А для мощности 140кВт.
- Коэффициент мощности: 0,95 при номинальной нагрузке.
- Пусковой ток отсутствует (плавный пуск).
Выход 400Гц:
- Номинальная мощность: 120кВА для модели АПА-120.
- Напряжение: 3x115/200В ± 2В
- Частота: 400Гц ± 0,01.
- Фазовая и угловая симметрия: 120° ± 1° для симметричной нагрузки, 120° ± 3° для 20% асимметрии нагрузки.
Перегрузочная способность канала 400Гц:
- 125% в течение 600с
- 150% в течение 60с
- 200% в течение 30с
- 300% в течение 10с
- 400% в течение 1с
Выход 28В постоянного тока:
- Выходное напряжение 28В постоянного тока.
- Номинальный выходной ток 600А.
- Выходное напряжение регулируется до 33В для обеспечения компенсации падения в кабеле.
- Независимая работа от канала 400Гц (увеличивает ресурс преобразователя).
- Обеспечение режима 28/56 возможно: два выпрямителя или выпрямитель с двумя выходами.
Перегрузочная способность канала 28В 600А:
- 1200А в течение 30с
- 1800А в течение 10с
- 2100А в течение 5с
- 2400А в течение 1с
Защиты:
- Степень защиты оболочки IP55
- Защита от повышенного/пониженного напряжения на выходе
- Защита от перегрузок
- Защита от перегрева
- Защита от коротких замыканий на выходе
Прочие параметры:
- Диапазон рабочих температур: от -40°C до +50°C
- КПД не менее 96% при номинальной нагрузке.
- Подключение 7-жильного выходного кабеля.
Стандартные опции:
- До двух выходов по каждому каналу.
- Пульт дистанционного управления.
- Цоколь высотой 100, 200, 300, 400мм на выбор.
- Панель управления с дисплеем.
- Дополнительная защита панели управления.
- Прибор контроля выходных параметров.
- Сетевой интерфейс для удалённой диспетчеризации
Стандарты:
ГОСТ P 54073 - 2010. Системы электроснабжения самолетов и вертолетов.
ГОСТ P 31812 - 2012. Средства наземного обслуживания самолетов и вертолетов гражданского назначения.
Масса стационарного исполнения 680кг (для преобразователя мощностью 140кВт).

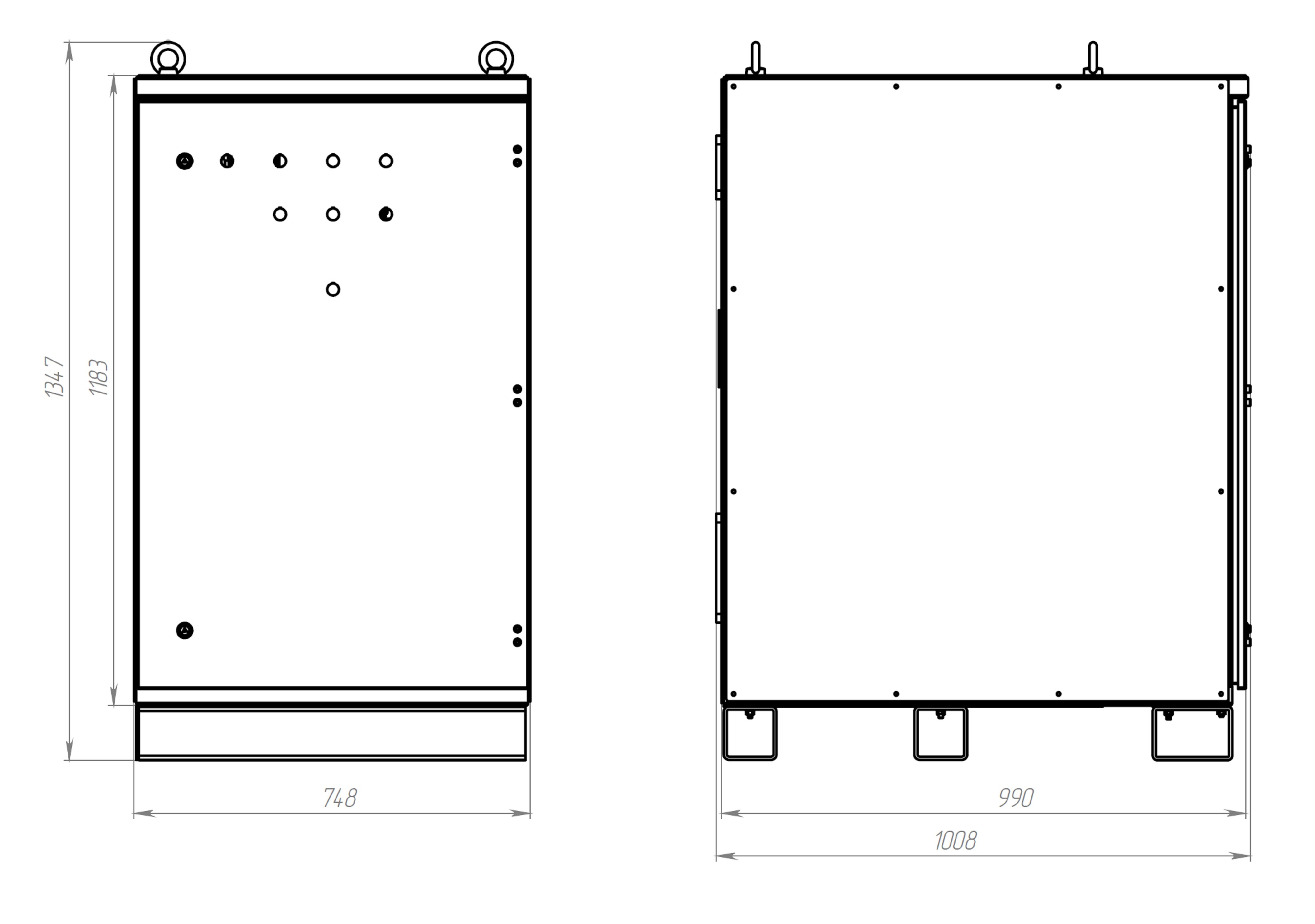

Габариты: ширина 748мм глубина 1008мм высота 1183мм (без цоколя)
 |
 |
