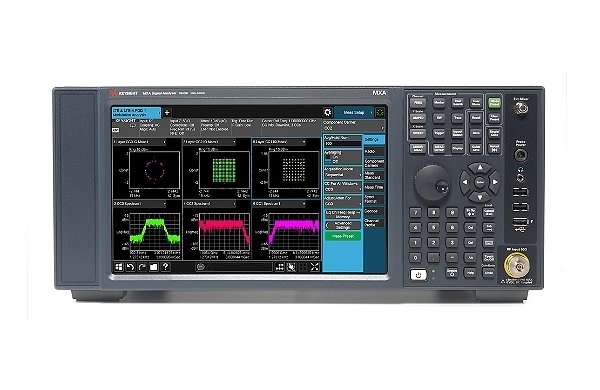

Анализ сигналов в реальном времени, до 160 МГц, оптимальные возможности
- Возможность наблюдать, захватывать и понимать поведение самых трудноуловимых сигналов длительностью от 3,57 мкс благодаря 100%-ой вероятности захвата и развитой системе запуска
- Представление динамических характеристик сигналов с помощью различных режимов отображения в реальном времени
- Максимально эффективное использование инвестиций путем добавления возможностей анализа спектра в режиме реального времени по цене, составляющей лишь часть стоимости специализированного решения
- Органичная интеграция с программой 89600 VSA для более глубокого анализа сложных сигналов
| Частота | от 10 Гц до 26,5 ГГц; до 1,1 ТГц со смесителями |
|---|---|
| Опции расширения диапазона частот | 3,6; 8,4; 13,6; 26,5 ГГц, смесители до 1,1 ТГц |
| Максимальная полоса анализа / пропускания | 160 МГц |
| Опции расширения полосы анализа | 25 МГц стандарт., 40 МГц, 85 МГц, 125 МГц, 160 МГц |
| Максимальная полоса пропускания реального времени | 160 МГц |
| Полоса анализа в режиме реального времени | 85 МГц, 125 МГц, 160 МГц |
| Средний уровень собственных шумов (1 ГГц) | -166 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -137 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,23 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +20 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 116 дБ |
| Тип прибора | - |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео |
|
| Уровень производительности | ◆◆◆◆◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | - |
| Динамич. диапазон, своб. от паразит. составляющих | 72 дБн |
| Полоса частот в частотной/временной области | - |
| Режимы отображения | - |
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | - |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -151 дБм/Гц |
| Наличие измерительных приложений | Да |
| Реального времени | Да |
| Настольные | Да |
