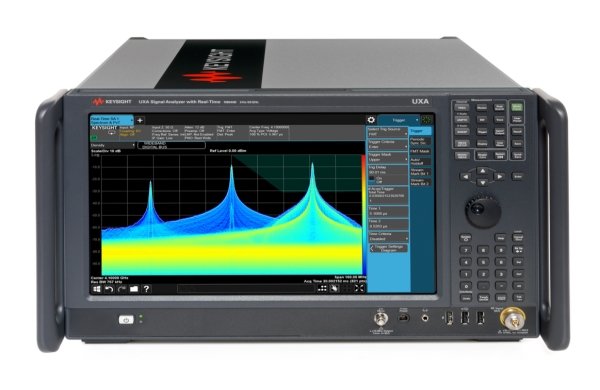

Анализ сигналов в реальном времени, до 510 МГц, базовые возможности
- 100%-ая вероятность захвата трудноуловимых сигналов длительностью от 17,17 мкс, развитая система запуска
- Представление динамических характеристик сигналов в виде плотности распределения, спектра, спектрограммы, зависимости мощности от времени и т.д.
- Стоимость функции анализа спектра в режиме реального времени в разы ниже, чем цена специализированного решения
- Интеграция с ПО 89600 VSA
- Анализ спектра в реальном времени в миллиметровом диапазоне частот при использовании внешних смесителей
| Частота | от 3 Гц до 50 ГГц; до 1,1 ТГц со смесителями |
|---|---|
| Опции расширения диапазона частот | 8.4, 13.6, 26.5, 44, 50 GHz, Mixers to 1.1 THz |
| Максимальная полоса анализа / пропускания | 510 МГц |
| Опции расширения полосы анализа | 25 (стандарт), 40; 255; 510 МГц |
| Максимальная полоса пропускания реального времени | 510 МГц |
| Полоса анализа в режиме реального времени | 255 МГц, 510 МГц |
| Средний уровень собственных шумов (1 ГГц) | -155 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -136 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -146 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,16 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +22 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | - |
| Приложения общего назначения |
|
| Приложения для сотовой связи | - |
| Приложения для систем беспроводной связи | - |
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◆◆ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 17,3 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 11,42 нс |
| Динамич. диапазон, своб. от паразит. составляющих | 78 дБн |
| Полоса частот в частотной/временной области | 255 МГц |
| Режимы отображения |
|
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | -155 дБм/Гц |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | -156 дБм/Гц |
| Наличие измерительных приложений | Да |
| Реального времени | Да |
| Настольные | Да |
