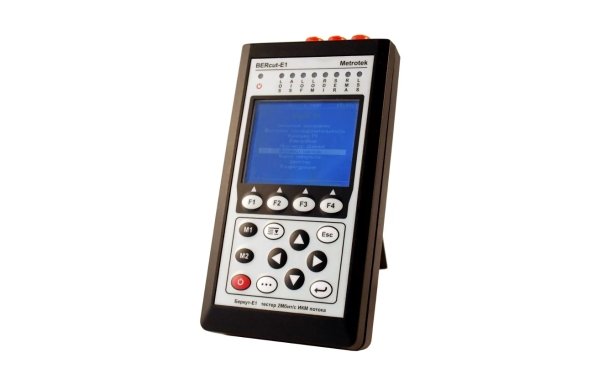

Анализатор ИКМ Беркут-E1

Самый функциональный и портативный анализатор ИКМ (Е1)

Среди портативных анализаторов Е1 анализатор Беркут-Е1 является самым функциональным прибором. В нем были совмещены все самые современные разработки в области приборостроения и специфические особенности, которыми должен обладать отечественный прибор. В результате в настоящее время по соотношению цена/качество/функциональность ни в мире, ни в России нет аналогов анализатору Беркут-Е1.

Анализатор Беркут-Е1 предоставляет возможность быстрого и удобного обнаружения и устранения неполадок в трактах ИКМ, одновременно предлагая специалисту широкую гамму дополнительных функций для диагностики современных систем связи.

• Измерения в соответствии с Приказом №92 Минсвязи
• Измерения и анализ параметров каналов передачи данных в соответствии с рекомендациями ITU-T G.821 и G.826/M.2100
• Формирование тестовых последовательностей
• Генерация и вставка ошибок и аварийных сигналов
• Анализ формы импульса сигнала
• Измерения джиттера
• Генерация и анализ сигналов звуковой частоты
• Возможность формирования и анализа как структурированных так и неструктурированных потоков
• Поддержка потоков данных со скоростью передачи 2048 Кбит/с, nx64 Кбит/с
• Встроенный осциллограф
• Генератор джиттера
• Анализатор MTJ/JTF
• Анализатор SLA
• Анализ данных в виде гистограммы и хронограммы



• Анализатор более 640 протоколов сигнализации в режиме пост-процессинга
• Возможность подключения гарнитуры
• Цветной LCD дисплей
• Время автономной работы от внутренней батареи — 8 часов.
• Компактная и надежная конструкция корпуса и разъемов

Анализ каналов ИКМ

Беркут-E1 обладает полным набором функций, позволяющих диагностировать причину снижения качества передачи в канале E1, определить, вызвано ухудшение параметров некачественным подключением, неисправностью оборудования или специфическими ошибками передачи.

Возможности Беркут-E1 обычно используются с следующих областях:

Инсталляция и ввод системы передачи данных в эксплуатацию — для проверки параметров нового оборудования в режиме Out-Of-Service.

Превентивный эксплуатационный контроль -- для своевременного уведомления обслуживающего технического персонала сети о снижении качества предоставляемых услуг передачи данных. Например, мониторинг ИКМ-тракта на наличие ошибок, аварий, сбоев синхронизации, проверка частоты сигнала и формы импульса. При этом мониторинг каналов передачи данных проводится в режиме In-Service.

Диагностика и устранение неисправностей на поврежденных участках сети. Анализатор Беркут-E1 может использоваться для быстрого и эффективного обнаружения, локализации и устранения неисправности при помощи одновременного использования In-Service и Out-Of-Service режимов тестирования. Такой тип тестирования помогает удостовериться в восстановлении корректности конфигурации оборудования передачи данных и взаимодействия всех элементов сети.

Интерфейс пользователя анализатора Беркут-E1 представляет собой систему меню, позволяющую незамедлительно получить доступ к любой интересующей функции прибора. За счет использования меню, для управления конфигурацией приборов применяется 10-клавишное управление, включая 6 направляющих клавиш (право, влево, вверх, вниз, Enter, Esc) и 4 функциональных клавиши. Логика прибора заимствована из логики известной в прошлом программы Norton Commander и удобна для всех пользователей. Беркут-Е1 – это очень удобный в управлении прибор, и это уже оценили многочисленные заказчики.

Набор светодиодных индикаторов на передней панели прибора позволяет контролировать текущее состояние тестируемого тракта и оперативно реагировать на его изменения.

Использование цветного экрана высокого разрешения позволило в полной мере реализовать в приборе функции современной графики. За счет этого в приборе оказалось возможным реализовать функции осциллографа, анализатора формы импульса, анализатора MTJ/JTF и джиттера, представление данных в виде гистограммы и хронограммы.

Функции прибора

Анализатор Беркут-Е1 обеспечивает максимальную функциональность среди всех приборов этого класса. Функции настолько разнообразны, что их невозможно опубликовать на одной страницы, и мы отвели для каждой из них свой раздел на сайте.

Измерения ошибок по G.826/G.821/M.2100 (Приказ №92)

Анализ задержки

Гистограмма и хронограмма

Измерения джиттера

Форма импульса и осциллограф

Измерения MTJ/JTF

Анализ протоколов

Удаленное управление

Программа паспортизации каналов (SLA Monitoring)

Контроль КИ

Мониторинг FAS/MFAS

Генератор джиттера

Имитация неисправностей и ошибок

Но, несмотря на такую высокую функциональность, прибор по-прежнему сохраняет главное свое достоинство – простоту управления и использования. Если инженеру не нужны перечисленные специальные функции, он вполне может обойтись базовым функционалом прибора и использовать его как обычный простой BER-анализатор. Но если новые функции потребуются в будущем, инженер всегда может рассчитывать на свой прибор.

Для удобства опции к прибору были сгруппированы по направлениям его использования. Сейчас в приборе есть только 5 опции, причем опция MTJ перекрывает все функции опции JT.

В анализаторе Беркут-Е1 нет аппаратной модернизации. Все дополнительные функции включаются программно. Поэтому не нужно пересылать прибор на завод, достаточно провести модернизацию прибора и ввести определенный код, связанный с серийным номером прибора. Соответствующие функции будут сразу активированы.

Уникальный алгоритм анализа и генерации джиттера

С анализатором Беркут связана научно-техническая разработка компании Metrotek – создание алгоритма цифрового анализа и генерации джиттера. За счет разработанного алгоритма разработчикам удалось поместить прибор в уникально-компактный корпус. До сих пор отечественные и импортные производители следовали выбору: либо прибор с измерениями джиттера должен быть массивным, либо это будет портативный прибор, но без джиттера. За счет нового алгоритма в анализаторе Беркут было решено указанное противоречие.

Новый алгоритм измерения джиттера имел и другие преимущества:

• Работа прибора не зависит от климатических изменений, поэтому нет необходимости автокалибровки прибора перед каждым измерением как в остальных приборах.
• Цифровой алгоритм измерения и генерации джиттера позволил добиться в портативном приборе точности измерений до 0,02UI (!). В результате при размере в ладонь Беркут-Е1 обеспечивает точность, сопоставимую с метрологическим эталоном.

Адаптация исполнения

Гибкость разработки Беркут-Е1 позволяет адаптировать его к любым требованиям заказчика. Например, в июле 2005 г. по заказу оператора UMC (Украина) был проведен редизайн прибора и изменена конфигурация его интерфейсов с банановых разъемов на стандартные CF.

Таким образом, разработка может быть адаптирована под специальные требования заказчика в случае существенных перспектив сотрудничества. В зависимости от требований модификация прибора может занимать от 2 недель до 4 месяцев.

Анализатор Беркут на рынке России и СНГ

За один 2005 г. анализатор Беркут-Е1 совершил революцию на рынке России и СНГ. Всего за один год анализатор стал самым популярным анализатором Е1. Большая часть операторов России высоко оценили функциональность и удобство использования Беркут-Е1 и в настоящий момент использует эти приборы на сетях. Имели место случаи, когда Беркут-Е1 предпочитали импортным приборам как более функциональный и удобный прибор.

Анализатор Беркут в мире

В 2005 г. анализатор Беркут стал системно продаваться в Восточной Европе и на рынках Азии. С полной уверенностью можно утверждать, что Беркут – это первый отечественный прибор, который получил признание на мировом рынке.

В настоящее время у компании Metrotek имеются представители на рынках Скандинавии, Восточной Европы, Индонезии, Саудовской Аравии. Ведутся переговоры относительно других регионов мира
