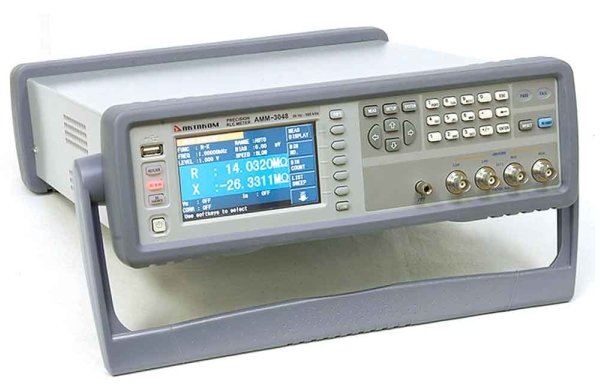

| Прецизионный RLC-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Имеет небольшие габаритные размеры и вес. Два измеренных параметра и служебная информация отображается на цветном 4,3" ЖК дисплее. Приборы имеют встроенную функцию проверки трансформаторов, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК. |
| Характеристика | Значение | ||
| Измеряемые (тестируемые) параметры | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | ||
| Базовая точность измерения LCR параметров | 0,05% | ||
| Частотные характеристики тестового сигнала | Тестовая частота | 20 Гц...1 МГц | |
| Наилучшее разрешение | 10 мГц Отображение 4 разряда |
||
| Точность установки | 0,01% | ||
| AC уровень | Напряжение тестового сигнала | 10 мВ...2 Вскз | |
| Наилучшее разрешение | 100 мкВ Отображение 3 разряда |
||
| Точность установки | 10%Uуст + 2 мВ (ALC ON) 6%Uуст + 2 мВ (ALC OFF) |
||
| Ток тестового сигнала | 100 мкА...20 мА | ||
| Наилучшее разрешение | 1 мкА Отображение 3 разряда |
||
| Ток тестового сигнала | 10%Iуст + 20 мкА (ALC ON) 6%Iуст + 20 мкА (ALC OFF) |
||
| Источник смещения DC | Напряжение / ток | 0 В ...±5 В / 0 мА ...±50 мА | |
| Разрешение | 0,5 мВ / 5 мкА | ||
| Точность установки | 1%Uуст + 5 мВ | ||
| ISO ON | используется при тестировании индуктивности и трансформаторов |
||
| Выходной импеданс АС | ISO ON | 100 Ом | |
| ISO OFF | 30 Ом, 50 Ом, 100 Ом выбираемый | ||
| Выходной импеданс DCR | 30 Ом, 50 Ом, 100 Ом выбираемый | ||
| Тестируемые параметры трансформаторов | DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс | ||
| Время измерения (без учета времени изменения значения на дисплее) | Быстрое: 13 мс Среднее: 67 мс Медленное: 187 мс |
||
| Диапазон измерения LCR параметров | |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм | |
| |Y|, B, G | 0,00001 мкСм..99,9999 См | ||
| C | 0,00001 пФ...9,99999 Ф | ||
| L | 0,00001 мкГн...99,9999 кГн | ||
| D | 0,00001...9,99999 | ||
| Q | 0,00001...99999,9 | ||
| θ (град) | -179,999°...179,999° | ||
| θ (рад) | -3,14159...3,14159 | ||
| Δ% | -999,999%...999,999% | ||
| Базовая точность измерения LCR параметров | 0,05% | ||
| Схема замещения | последовательная, параллельная | ||
| Выбор диапазона | Ручной, автоматический | ||
| Режим запуска | Внутренний, ручной, внешний, по шине | ||
| Усреднение | 1...255 | ||
| Калибровка | Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз |
||
| Математические операции | ΔABC, Δ% | ||
| Установка задержки | 0...999, наилучшее разрешение 100 мкс | ||
| Компаратор | 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX Счетчик ячеек Выход PASS/FAIL на передней панели LED индикатор |
||
| Список свипирования | 10 точек Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения |
||
| Внутренняя память | 100 ячеек для файлов установок LCRZ 201 результат измерения |
||
| Внешняя USB память | GIF файлы Файлы установок LCRZ |
||
| Интерфейсы | I/O (ввод/вывод) | HANDLER (сортировщик) на передней панели | |
| ПК | USB, RS232C, GPIB (опция), LAN | ||
| Память | USB host на передней панели | ||
| Управление источником смещения | Внешний источник смещения управляется через DCI интерфейс. Максимальный ток смещения - 120 А Опция. Устанавливается либо DCI интерфейс либо GPIB |
||
| Дисплей | цветной ЖК 4,3" TFT | ||
| Рабочая температура/влажность | 0°С-40°С, ≤90%RH | ||
| Питание | 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц | ||
| Макс. потребляемая мощность | 80 ВА | ||
| Габаритные размеры | 280 х 88 х 370 мм (без хольстера) 369 х 108 х 408 мм (без хольстера) |
||
| Вес | Около 5 кг | ||
