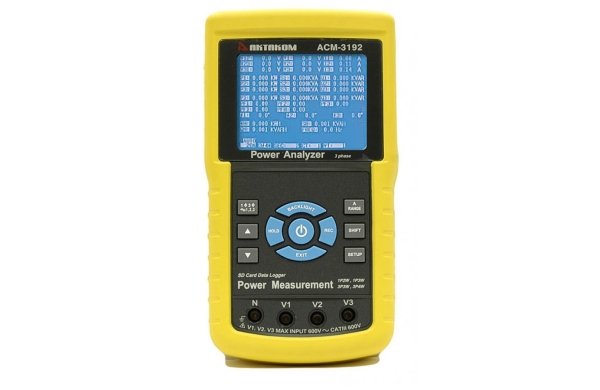

Анализатор мощности 3-фазный AKTAKOM АСМ-3192
Многофункциональный профессиональный анализатор-регистратор 3-х фазной мощности с уникальной функцией записи данных на SD-карту в формате Excel в реальном формате времени.
| Технические характеристики |
| Анализ сетей конфигураций: 3ф4п, 3ф3п, 1ф3п, 1ф2п |
| Измерение истинных среднеквадратических значений – True RMS |
| ЖК дисплей 81,4*61 мм с разрешением 320*240 |
| Способ установки диапазона: напряжение (автоматический), ток (автоматический, ручной) |
| Диапазон частот: 40 Гц…1 кГц |
| Интерфейс RS232C/USB |
| Удержание данных |
| Сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения |
| Регулируемая скорость сэмплирования 2...7200 с |
| Диаметр охвата клещей: 50 мм |
| Питание: 8 батарей АА; сетевой адаптер 9 В |
| Габаритные размеры: (прибор) 225х125х64 мм; (клещи) 210х64х33 мм |
| Масса: (прибор) 1,05 кг; (клещи) 0,52 кг |
Переменное напряжение (TRUE RMS)
| Диапазоны | Разрешение | Точность |
| 10,0 В…600,0 В фаза-нейтраль |
0,1 В | ±(0,5% + 0,5 В) |
| 10,0 В…600,0 В фаза-фаза |
Переменный ток (TRUE RMS)
| Диапазоны | Разрешение | Точность |
| 20 А | 0,001 А (±(0,5% + 0,1 А) | |
| 0,001 А (≥10 А) | ||
| 200 А | 0,01 А (±(0,5% + 0,5 А) | |
| 0,1 А (≥100 А) | ||
| 1200 А | 0,1 А (±(0,5% + 5 А) | |
| 1 А (≥1000 А) |
Коэффициент мощности (PF)
| Диапазоны | Разрешение | Точность |
| 0,00…1,00 | 0,01 | ±0,04 |
Фазовый угол (Φ)
| Диапазоны | Разрешение | Точность |
| -180°…180° | 0,1° | ±1° *ACOS(PF) |
Частота
| Диапазоны | Разрешение | Точность |
| 45…65 Гц | 0,1 Гц | 0,1 Гц |
Активная мощность
| Диапазоны | Разрешение | Точность |
| 0,000…9,999 кВт | 0,001 кВт | ±(1% + 0,008 кВт) |
| 10,00…99,99 кВт | 0,01 кВт | ±(1% + 0,08 кВт) |
| 100,0…999,9 кВт | 0,1 кВт | ±(1% + 0,8 кВт) |
| 1,000…9,999 МВт | 0,1 кВт | ±(1% + 0,008 МВт) |
Полная мощность
| Диапазоны | Разрешение | Точность |
| 0,000…9,999 кВА | 0,001 кВА | ±(1% + 0,008 кВА) |
| 10,00…99,99 кВА | 0,01 кВА | ±(1% + 0,08 кВА) |
| 100,0…999,9 кВА | 0,1 кВА | ±(1% + 0,8 кВА) |
| 1,000…9,999 МВА | 0,1 кВА | ±(1% + 0,008 МВА) |
Реактивная мощность
| Диапазоны | Разрешение | Точность |
| 0,000…9,999 кВАр | 0,001 кВАр | ±(1% + 0,008 кВАр) |
| 10,00…99,99 кВАр | 0,01 кВАр | ±(1% + 0,08 кВАр) |
| 100,0…999,9 кВАр | 0,1 кВАр | ±(1% + 0,8 кВАр) |
| 1,000…9,999 МВАр | 0,1 кВАр | ±(1% + 0,008 МВАр) |
Активная энергия (WH)
| Диапазоны | Разрешение | Точность |
| 0,000…9,999 кВт•ч | 0,001 кВт•ч | ±(1% + 0,008 кВт•ч) |
| 10,00…99,99 кВт•ч | 0,01 кВт•ч | ±(1% + 0,08 кВт•ч) |
| 100,0…999,9 кВт•ч | 0,1 кВт•ч | ±(1% + 0,8 кВт•ч) |
| 1,000…9,999 МВт•ч | 0,1 кВт•ч | ±(1% + 0,008 МВт•ч) |
Полная энергия (SH)
| Диапазоны | Разрешение | Точность |
| 0,000…9,999 кВА•ч | 0,001 кВА•ч | ±(1% + 0,008 кВА•ч) |
| 10,00…99,99 кВА•ч | 0,01 кВА•ч | ±(1% + 0,08 кВА•ч) |
| 100,0…999,9 кВА•ч | 0,1 кВА•ч | ±(1% + 0,8 кВА•ч) |
| 1,000…9,999 МВА•ч | 0,1 кВА•ч | ±(1% + 0,008 МВА•ч) |
Реактивная энергия (QH)
| Диапазоны | Разрешение | Точность |
| 0,000…9,999 кВАр•ч | 0,001 кВАр•ч | ±(1% + 0,008 кВАр•ч) |
| 10,00…99,99 кВАр•ч | 0,01 кВАр•ч | ±(1% + 0,08 кВАр•ч) |
| 100,0…999,9 кВАр•ч | 0,1 кВАр•ч | ±(1% + 0,8 кВАр•ч) |
| 1,000…9,999 МВАр•ч | 0,1 кВАр•ч | ±(1% + 0,008 МВАр•ч) |
 |
 |
 |
| аксессуары | вид сверху | аксессуары |
Комплектация
| • Прибор • Тестовые пробники – 4 шт. • Зажимы типа ″Крокодил″ – 4 шт. • Токовые клещи – 3 шт. • Сетевой адаптер • SD карта 2 Гб • Мягкий кейс для переноски • Руководство по эксплуатации |
