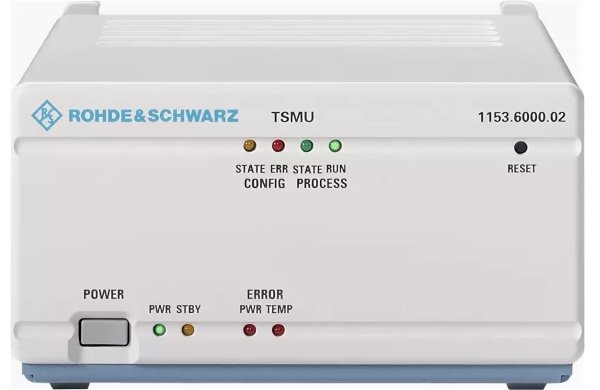

В сетях мобильной радиосвязи нужно иметь точную информацию о качестве приема в любом месте и в любое время. Анализатор радиосетей R&S®TSMU от Rohde&Schwarz представляет собой небольшой прибор, обладающий замечательными характеристиками независимо от того, с каким стандартом связи он работает. Он удовлетворяет требованиям сетевых операторов, органов надзора, железнодорожных компаний и поставщиков инфраструктуры. Измеряемые данные регистрируются и обрабатываются программным обеспечением R&S®ROMES от компании Rohde&Schwarz
Общие характеристики
Общие характеристики
- Диапазон частот: от 80 МГц до 3 ГГц
- Полоса: 4 МГц
- Разрешающая способность по частоте: 10 кГц
- Интерфейс FireWire IEEE 1394
- Прецизионная синхронизация GPS PPS
- Прецизионная синхронизация GPS PPS
- Широкий диапазон питающих напряжений: от 9 В до 18 В постоянного тока
- Удобное, портативное и компактное решение: ширина 150 мм, высота 80 мм, глубина 170 мм и масса всего 1,5 кг
| Общие РЧ характеристики | |
| Диапазон частот | от 80 МГц до 3 ГГц |
| Коэффициент шума | |
| f ≤ 2,2 ГГц, предусилитель вкл. | 10 дБ (ном.) |
| Погрешность задающего генератора | ±0,01´10-6 (синхронизация от сигнала 1 Гц системы GSM) |
| Долговременная нестабильность задающего генератора | 1´10-6/год |
| Температурный дрейф задающего генератора | |
| от 0 °C до 30 °C | 2 ´ 10-6 |
| от 30 °C до 40 °C | дополнительно 2 ´ 10-6/10 °C |
| IP3 | |
| Предусилитель вкл. | (ном.) –9 дБм |
| Предусилитель выкл. | (ном.) +3 дБм |
| Точка сжатия на 1дБ | –15 дБм |
| WCDMA | |
| Диапазоны | Диапазоны WCDMA с I по IX и определенные пользователем (с разрешением 200 кГц) |
| Пилотное сканирование | до 512 пилотных каналов |
| Многочастотное сканирование | макс. 12 несущих |
| Полосы ПЧ | 4,12 МГц |
| Скорость измерения | |
| одиночный режим | HS: от 1 Гц до 50 Гц HD: 5 Гц UHS: 333 Гц |
| двойной режим | HS: от 1 Гц до 10 Гц HD: 2 Гц |
| тройной режим | HS: от 1 Гц до 5 Гц HD: 1 Гц |
| Динамический диапазон измерения мощности | от –114 дБм до –20 дБм |
| Погрешность измерения мощности | ном. <1,5 дБ (Ec/Io) при Ec/Io > –12 дБ ном. |
| Время захвата синхронизации | |
| 5 пилот сигналов | HS: 10 мс (ном.) HD: 24 мс (ном.) |
| Уровень синхросигнала Ec/Io | HS: <–14,5 дБ HD: <–25 дБ |
| Динамический диапазон Ec/Io | HS: 20 дБ HD: 29 дБ |
| Демодуляция канала BCH Ec/Io | HS: ≥–14 дБ HD: ≥–25 дБ |
| Подавление соседнего канала | >70 дБ (ном.) |
| Число динамических каналов | макс. 2500 (5000 при измерении многолучевого распространения) |
| Кодовая скорость ложных сигналов | <10–9 |
| Тактовая частота для синхронизации | частота 1 Гц GPS /GSMWCDMA |
| GSM | |
| Диапазоны | GSM 420/450/750/850/900/1700/1800/ 1900, GSM-E, GSM-R |
| Режим измерения | Измерение кодовой мощности SCH Измерение полной мощности TCH внутри диапазона Демодуляция системной информации BCCH типа 3 |
| Скорость измерения | |
| одиночный режим | до 100 каналов/с с демодуляцией SCH ном. 1,2 с; макс. 1,9 с для диапазона GSM 900 ном. 3,8 с; макс. 5,3 с для диапазона GSM 1800 |
| двойной режим | до 40 каналов/с с демодуляцией SCH ном. 3,2 с; макс. 4 с для диапазона GSM 900 ном. 10 с; макс. 14 с для диапазона GSM 1800 |
| тройной режим | до 25 каналов/с с демодуляцией SCH ном. 5,2 с; макс. 6,5 с для диапазона GSM 900 ном. 16 с; макс. 22 с для диапазона GSM 1800 |
| Динамический диапазон измерения мощности | от –112 дБм до –20 дБм |
| Погрешность измерения мощности | ±1 дБ (ном.) |
| Зависимость вероятности детектирования первого BSIC от C/I в соседнем канале | 98 % для C/I > +2 дБ |
| Зависимость детектирования BSIC после первого декодирования от C/I в соседнем канале | C/I > –11 дБ |
| Минимальное значение C/I для измерения кодовой мощности SCH после декодирования первого BSIC | C/I > –11 дБ |
| Минимальное значение C/I для демодуляции первого BCCH (CI, MNC, MCC, LAC) | C/I > 2,5 дБ |
| Тактовая частота для синхронизации | сигнал «импульс в секунду» (PPS) системы GPS, встроенный в GSM (синхроканал) |
| CDMA2000®[1] | |
| Диапазоны | Диапазоны класса SR1 (от 1 до 10) включая US Cellular, PCS 1900, European 450 |
| Сканирование пилот-каналов | до 512 пилот-каналов |
| Входная полоса частот | 1,22 МГц |
| Длина сканирования | 12288 тактов (10 мс) |
| Скорость измерения | |
| одиночный режим | 10 Гц (512 пилот-каналов, F-PICH – один канал) |
| двойной режим | 5 Гц |
| тройной режим | 4 Гц |
| Динамический диапазон измерения мощности | от –12 дБм до –131 дБм (полная мощность F-PICH) |
| Погрешность измерения | |
| без многолучевого распространения | Ec/Io > –10 дБ: ±0,4 дБ (ном.) |
| с многолучевым распространением | Ec/Io > –10 дБ: ±0,7 дБ (ном.) |
| Уровень синхросигнала Ec/Io | |
| Помеха CDMA2000®, быстрый режим | <–16,5 дБ (ном.) (F-PICH) <–25,5 дБ (ном.) (F-SYNC) |
| белый Гауссовский шум, быстрый режим | <–20,2 дБ (ном.) (F-PICH) <–29,2 дБ (ном.) (F-SYNC) |
| Скорость синхронизации | |
| одиночный режим | 100 мс (Ec/Io > –15 дБ) 200 мс (Ec/Io ≤ –15 дБ) |
| двойной режим | 200 мс (Ec/Io > –15 дБ) 400 мс (Ec/Io ≤ –15 дБ) |
| тройной режим | 240 мс (Ec/Io > –15 дБ) 480 мс (Ec/Io ≤ –15 дБ) |
| Демодуляция | |
| демодуляция синхроканала | <0,5 с |
| быстрая демодуляция синхроканала | <0,1 с |
| Динамический диапазон Ec/Io | 30 дБ (ном.) |
| Кодовая скорость ложных сигналов | <10–9 |
| Число динамических каналов | макс. 2500 (5000 при измерении многолучевого распространения) |
| Тактовая частота для синхронизации | частота 1 Гц GPS /GSMCDMA |
| РЧ мощность | |
| Режим измерения | одна частота, несколько каналов |
| Ввод частоты | одна частота, список частот, диапазон частот |
| Погрешность уровня | ±1,0 дБ ≤ 3 ГГц (ном.) |
| Полоса (3 дБ) | |
| режим одной частоты | от 12,5 кГц до 4000 кГц |
| многоканальный режим | от 200 кГц до 4000 кГц |
| Динамический диапазон измерения мощности в канале | |
| GSM | от –110 дБм до –20 дБм |
| WCDMA | от –95 дБм до –20 дБм |
| Время выборки | |
| многоканальный режим | от 100 мкс до 650 мкс |
| Время измерения | от 0,1 мс до 1000 мс |
| Минимальная длительность цикла | 1,6 мс |
| Время установки частоты | от 9,3 мс до 25 мс |
| Типичная скорость измерения | |
| многоканальный режим | 1,6 мс для 19 каналов GSM-R 76 мс для 124 каналов GSM 900 208 мс для 373 каналов GSM 1800 |
| Подавление соседнего канала | |
| GSM | 30 дБ |
| WCDMA | 60 дБ |
| Детекторы | пиковый, усредняющий, среднеквадратический |
| Режимы синхронизации | |
| внутренний источник тактовой частоты | синхронизация по времени |
| синхронизация по внешнему событию | дистанционный запуск |
| Подавление ПЧ | 0 дБ, 10 дБ, 15 дБ |
| Предусилитель | 10 дБ автоматический/ручной |
| Тактовая частота для синхронизации | сигнал «импульс в секунду» (PPS) системы GPS |
| Механические характеристики | |
| Рабочая температура | от 0 °C до +45 °C |
| Температура хранения | от –20 °C до +70 °C |
| Относительная влажность | 95 % при +40 °C |
| Синусоидальная вибрация | от 5 Гц до 150 Гц; макс. 2 g при 55 Гц |
| Вибрация случайного характера | от 10 Гц до 500 Гц |
| Удар | ударный спектр 40 g |
| Электромагнитная совместимость | EN 61326-1: 1997 + A1: 1998 + A2: 2001E1 95/54/EC E1 ECE-R10 |
| Электробезопасность | EN 61010-1: 1993 + A2: 1005 |
| Стандарт качества | разработано и изготовлено в соответствии с ISO 9000 |
| Источник питания | от 9 В до 18 В постоянного тока |
| Потребляемый ток | 650 мА при 12 В постоянного тока |
| Габариты (Ш × В × Г) | 150 мм × 80 мм × 170 мм |
| Масса | 1,5 кг |
