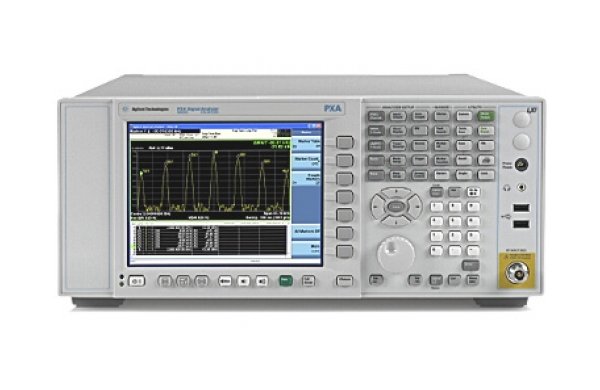

Анализатор сигналов Agilent Technologies N9030A-508

Артикул: 1-7141

Диапазон частот от 3 Гц до 8,4 ГГц

• Диапазон частот: от 3 Гц до 8,4 ГГц
• Динамический диапазон, свободный от побочных составляющих, до 75 дБ; полоса анализа/демодуляции до 160 МГц (по дополнительному заказу)
• Погрешность измерения уровня ±0,19 дБ
• Средний уровень собственных шумов минус 172 дБм при использовании метода NFE
• Универсальная библиотека прикладных измерительных программ плюс программное обеспечение векторного анализа сигналов
• Защита инвестиций за счёт возможностей модернизации “готовой к будущему” архитектуры анализаторов сигналов PXA

“Готовый к будущему” анализатор сигналов PXA компании Agilent является эволюционной заменой текущего поколения анализаторов сигналов с высокими характеристиками.

 Максимальные возможности для глубокого исследования сигналов за счёт выдающихся технических характеристик

Анализатор сигналов PXA, являющийся флагманом серии Х анализаторов сигналов, обладает самыми высокими характеристиками. Он позволяет исследовать сигналы, используя более широкий набор полос пропускания и более высокую точность измерений, и обнаруживает сигналы, которые ранее были скрыты, за счёт следующих возможностей.
• Технические решения, реализующие суперширокую полосу тракта ПЧ, за счёт чего обеспечивается возможность расширения внутренней полосы измерения почти в два раза по сравнению с анализаторами сигналов PSA, до лидирующего в отрасли значения 140 МГц, с динамическим диапазоном до 75 дБ, свободным от побочных составляющих.
• Погрешность измерения уровня ±0,19 дБ
• Эффективная чувствительность, равная минус 172 дБм/Гц (средний уровень собственных шумов на частоте 2 ГГц при использовании метода NFE и условии, что предусилитель, приобретаемый по дополнительному заказу, включён)
• Превосходное значение точки пересечения третьего порядка (TOI), равное +20 дБм на частоте 2 ГГц, динамического диапазона измерения относительной утечки мощности в соседнем канале (ACLR) системы WKCDMA, равного минус 83 дБн, и динамического диапазона при измерении интермодуляционных искажений третьего порядка, равного 115 дБ на частоте 2 ГГц
• Значение фазового шума вблизи несущей, равное минус 129 дБн/Гц, при отстройке 10 Гц
Для более глубокого исследования сигналов предлагается эксклюзивный метод понижения уровня собственных шумов NFE (Noise Floor Extension), разработанный компанией Agilent. За счёт использования этого метода в анализаторе сигналов PXA уровень шума понижается до 3,5 дБ при измерении непрерывных и импульсных сигналов и до 8 дБ - при измерении шумоподобных сигналов.

Метод понижения уровня собственных шумов (NFE)

 Каждый анализатор сигналов PXA включает также функции I/Q анализатора и набор измерений мощности PowerSuite компании Agilent. I/Q анализатор позволяет исследовать поведение амплитуды, фазы или I/Q составляющих сложных модулированных сигналов с использованием максимально доступной полосы анализа. Набор измерений мощности обеспечивает множество одноклавишных измерений мощности, регламентируемых стандартами, таких как интермодуляционные искажения третьего порядка (TOI), гармонические искажения и мощность пакета.

 Возможность точного выбора аппаратных и программных средств

Сегодня и в будущем пользователь может сконфигурировать и переконфигурировать анализатор сигналов PXA так, чтобы он соответствовал вновь возникающим требованиям. Начать можно с современных прикладных измерительных программ, таких как измерение коэффициента шума и фазового шума, приобретаемые по дополнительному заказу. Идентичные для всех анализаторов серии Х, эти прикладные измерительные программы используют одни и те же алгоритмы измерений и обеспечивают непротиворечивые результаты, независимо от того, на каком из анализаторов сигналов они исполняются (PXA, MXA, EXA или CXA). С целью экономии времени на изучение, обеспечения удобства использования и упрощения программирования все четыре вышеуказанные модели анализаторов используют один и тот же интерфейс пользователя, одни и те же команды SCPI.
Возможность исполнения одной и той же библиотеки современных прикладных измерительных программ серии Х гарантирует получение непротиворечивых и повторяющихся результатов. Возможность переноса прикладных программ в рамках серии Х позволяет пользователю наиболее точно подобрать из имеющихся аппаратных средств именно те, которые обеспечат требуемые уровни рабочих характеристик для конкретного измерения.
Интегрированный подход компании Agilent к разработке управляющего кода, прикладных измерительных программ, функций и интерфейса пользователя для анализаторов серии Х обеспечивает беспроблемный переход от НИОКР к стадии производства изделий. Для повышения удобства использования интерфейс пользователя сохраняет впечатление и ощущение классических анализаторов спектра компании Agilent, одновременно предоставляя доступ к множеству современных методов измерений и возможностей анализа.

 Исследование сложных и модулированных сигналов

Лидирующее в отрасли программное обеспечение векторного анализа сигналов 89600 компании и прикладная измерительная программа VXA обеспечивают исчерпывающие средства визуализации и анализа сигналов во временной, частотной и модуляционной областях. Имея поддержку более чем 70 стандартов сигналов и видов модуляции, пользователь будет готов анализировать сигналы радиолокационых станций и систем радиосвязи, использующих виды модуляции от 2 FSK до 1024QAM, и стандарты в диапазоне от RFID до LTE.

 Исследование новых разрабатываемых стандартов

Если пользователь анализирует новые разрабатываемые сигналы и стандарты, встроенные драйверы позволят легко интегрировать анализатор сигналов PXA в среду MATLAB. Чтобы помочь пользователю быстрее начать работать, имеется несколько примеров программ и заметок по применению, которые объясняют, как разрабатывать собственные программы или приложения в MATLAB.

 Достижение более высокой производительности и эффективности

Мощность анализатора сигналов PXA может быть использована для улучшения существующих испытательных систем По сравнению с предыдущим поколением анализаторов, анализатор сигналов PXA предлагает улучшенные рабочие характеристики и быстродействие, что приводит к увеличению выхода годных изделий и уменьшению погрешностей измерений. Преимущество в быстродействии анализатора сигналов PXA можно реализовать за счёт меньшего количества испытательных установок: он обеспечивает ускорение времени испытаний от 30 до 70% по сравнению с анализатором спектра PSA компании Agilent, и часто намного быстрее, чем анализаторы спектра 856x компании HP/Agilent. В будущем с развитием технологий персональных компьютеров вычислительная мощность анализаторов сигналов PXA может быть увеличена путём замены на более быстрый центральный процессор.

 Упрощение проведения производственных испытаний N9030A с высокой производительностью

Множество возможностей, встроенных в анализатор сигналов PXA, позволяет экономить время при проведении производственных испытаний.
• Функция автоматической настройки (Auto Tune) облегчает выполнение установок анализатора для наилучшего отображения сигнала
• Эффективные и разнообразные функции маркера обеспечивают быстрое измерение частоты, уровня мощности сигнала, а также проведение относительных измерений
• Ограничительные линии упрощают проведение допусковых испытаний
• Амплитудная коррекция компенсирует влияние кабелей, антенн и других устройств, используемых в схеме измерения (но не являющихся испытуемым устройством), в тракте сигнала. Анализатор сигналов PXA включает также “мастер” калибровки, который облегчает процесс резервирования и восстановления калибровочных файлов.

 Ожидаемая высокая надёжность и длительное время безотказной работы

Пользователь, работающий над вопросами увеличения до максимума времени безотказной работы системы, может рассчитывать на то, что анализатор сигналов PXA обеспечит высокие показатели надёжности, учитывая испытанную надёжность и безотказность анализаторов сигналов MXA и EXA. Все анализаторы сигналов серии X используют общую архитектуру и упрощенную конструкцию, в которой количество субблоков на треть меньше по сравнению с анализаторами сигналов предыдущего поколения.

 Больше возможностей за счёт встроенных средств; оптимизация методов подключения и управления

Для обеспечения измерений мощности и коэффициента шума анализатор сигналов PXA обеспечивает встроенную поддержку первичных преобразователей мощности с шиной USB и интеллектуальных источников шума серии SNS компании Agilent. В качестве системного контроллера анализатор сигналов PXA может также управлять другими измерительными приборами, используя встроенные порты GPIB, LAN и USB и операционную систему Windows XP Pro. В режиме контроллера анализатор сигналов PXA может заменить ПК, обычно используемый для управления автоматизированной испытательной системой, тем самым упрощая архитектуру системы, а также процедуры защиты конфиденциальных данных в секретных АИС военного назначения.

 Обновление существующих систем с использованием высокой степени совместимости

Анализатор сигналов PXA является заменой для анализаторов спектра 856x компании Agilent/HP с очень высокой степенью совместимости по коду. Прикладная программа (N9061A) обеспечивает совместимость по языку дистанционного управления, сокращая риски, связанные с миграцией и модернизацией, и позволяя анализаторам сигналов серии X эмулировать анализаторы спектра 8566/68, 856xE/EC компании HP/Agilent в режиме дистанционного управления при работе в составе автоматизированных испытательных систем.
• Эмулирует язык дистанционного управления анализаторов спектра 856x компании Agilent/HP
• Поддерживает наиболее часто используемые команды 856xE/EC
• Включает регистрацию ошибок команд
• Поставляется бесплатно при заказе с новым анализатором сигналов PXA
Функции “унаследованного” ввода:вывода анализатора сигналов PXA минимизируют необходимость в переконструировании испытательных систем при миграции от анализаторов спектра 856x или PSA к анализаторам сигналов PXA: произвольно устанавливаемый и второй выход ПЧ; выход логарифмического видеодетектора с быстрым временем нарастания; выход видеосигнала по оси оси Y.
Модернизация систем на базе анализаторов спектра PSA также реализуется достаточно просто: анализатор сигналов PXA намеренно использует те же самые команды языка SCPI, что и PSA, для большинства часто используемых функций анализа спектра и сигналов. Анализатор сигналов PXA также широко использует псевдонимы команд, что позволяет анализировать, принимать и обрабатывать существующие команды PSA без прерывания. Для обеспечения максимальной совместимости анализатор сигналов PXA сконструирован так, чтобы результаты его измерений совпадали с ранее полученными результатами основных измерений спектра, которые используют те же самые проверенные алгоритмы, что и некоторые другие анализаторы сигналов компании Agilent.

 Возможность своевременной модернизации по мере изменения потребностей

Основой “готового к будущему” анализатора сигналов PXA является архитектура, которая обеспечивает необходимую гибкость в настоящее время и возможность масштабирования в будущем. Гибкость основных подсистем анализатора (компьютерной, встроенных программно - аппаратных средств и программного обеспечения) дополняется возможностью модульного наращивания механической конструкции. Семь гнёзд расширения позволяют добавлять аппаратные вставные узлы, а в будущем : обеспечить более широкие полосы анализа. Съёмный модуль центрального процессора доступен с задней панели анализатора и позволяет модернизировать процессор, устройства памяти и ввода:вывода и другие устройства. Дополнительная гибкость обеспечивается за счёт накопителей на жёстких магнитных дисках (НЖМД) в стандартной комплектации анализатора и поставляемых по дополнительному заказу. Например, анализатор сигналов PXA в стандартной комплектации поставляется с НЖМД объёмом 160 Гбайт с интерфейсом SATA, который может быть заменён по съёмным твёрдотельным накопителем объёмом 32 Гбайт, либо накопителем с интерфейсом e-SATA. Предусмотрены технические решения для ожидаемого в ближайшем будущем интерфейса PCIe, который может использоваться для захвата потоковых данных без разрывов, полностью калиброванных I/Q выборок для глубокой постобработки и анализа.

 Более простое обеспечение совместного использования прибора и защиты конфиденциальных данных

Основной НЖМД анализатора сигналов PXA содержит операционную систему, прикладные измерительные программы и файлы с результатами калибровки. Кроме того, он обеспечивает возможность энергонезависимого хранения состояний установок прибора, результатов измерения и другой информации. Для ответственных приложений этот накопитель может использоваться как “секретный” и заменяться (> 1500 циклов замены) другим НЖМД, который захватывает образ файлов операционной системы, но опускает всю информацию, запомненную пользователем. Оригинальный накопитель может сохраняться в защищённой зоне. За счёт этого упрощается обеспечение защиты конфиденциальных данных, если прибор совместно используется несколькими группами сотрудников в защищённых зонах, либо должен быть отправлен на калибровку, техническое обслуживание или ремонт.

 Совместимая измерительная инфраструктура для анализа сигналов

Проверенные алгоритмы, полная совместимость по коду и стандартный интерфейс пользователя для всех анализаторов сигналов серии X создают совместимую измерительную инфраструктуру для анализа сигналов, которая обеспечивает повторяющиеся результаты и единство измерений, позволяя выгодно использовать программное обеспечение АИС на всех стадиях разработки изделия. В дальнейшем можно расширить ресурсы, используемые для испытаний, посредством переноса приложений на несколько анализаторов сигналов серии Х. Изучив один из анализаторов сигналов серии Х, пользователь будет знать их все.

 Приложения и программное обеспечение

Все анализаторы сигналов серии X совместно используют общую библиотеку, включающую более 20 современных прикладных измерительных программ. Кроме того, открытая операционная система Windows® позволяет выполнять такие приложения, как MATLAB или программное обеспечение векторного анализа сигналов 89600. Лидирующее в отрасли программное обеспечение векторного анализа сигналов поддерживает более 70 стандартов сигналов и видов модуляции.



  Гарантированные частотные и временные характеристки

Связь по пост. току Связь по перем. току
от 3 Гц до 8,4 ГГц От 10 МГц до 8,4 ГГц



Полоса Гармоника гетеродина (N) Диапазон частот
0 1 от 3 Гц до 3,6 ГГц
1 1 от 3,5 до 8,4 ГГц
2 2 От 8,3 до 13,6 ГГц
3 2 От 13,5 до 17,1 ГГц
4 4 От 17 до 26,5 ГГц

 Опорная частота

Погрешность ±[время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки]
Скорость старения


±1 х 10-7 за год
±1,5 х 10-7 за 2 года

Температ. нестабильность
от 20 до 30 °С ±1,5 х 10-8 ±1 х 10-8
от 5 до 50 ° ±5 х 10-8
Достижимая погрешность начальной калибровки ±4 х 10-8
Остаточная ЧМ ≤ (0,25 Гц х N) (размах) за 20 мс (ном.)
центральная частота = 1 ГГц
полоса пропускания 10 Гц
полоса видеофильтра 10 Гц
N - номер гармоники гетеродина

 Погрешность отсчёта частоты

(начальной, конечной, центральной, маркера)

±(Частота маркера х погр. опорной частоты + 0,25% х полоса обзора + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*)

* Разрешение по горизонтали равно: полоса обзора/(число точек развертки – 1)

 Счётчик частоты маркера

Погрешность ±(частота маркера х погрешность опорной частоты + 0,100 Гц)
Погрешность счётчика дельта-маркера ±(частота дельта маркера х погр. опорной частоты + 0,141 Гц)
Разрешение счётчика 0,001 Гц

 Полоса обзора (ПО)

(БПФ и режим со свипированием)

Диапазон 0 Гц (нулевой обзор);
от 10 Гц до макс. частоты анализатора
Разрешение 2 Гц
Погрешность
Свип. ±(0,10 % х ПО + разрешение по горизонт.)
БПФ ±(0,10 % х ПО + разрешение по горизонт.)

 Время развертки

Пределы
ПО = 0 Гц от 1 мкс до 6000 с
ПО ≥ 10 Гц от 1 мс до 4000 с
Погрешность
ПО ≥ 10 Гц, свип. ±0,01 % (ном.)
ПО ≥ 10 Гц, БПФ ±40 % (ном.)
Полоса обзора = 0 Гц ±0.01 % (ном.)
Запуск Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера
Задержка запуска
ПО = 0 Гц или БПФ от минус 150 до + 500 мс
ПО ≥ 10 Гц, свип. от 1 мкс до 500 мс
Разрешение 0,1 мкс

  Временное стробирование

Методы стробирования Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ
Длит. стробирования (кроме стробир. БПФ) От 1 мкс до 5 с
Задержка стробирования От 0 до 100 с
Джиттер задержки стробир. 33,3 нс (размах) (ном.)

 Число точек развёртки (графика)

Все полосы обзора от 1 до 40001

 Полоса пропускания (RBW)

Полоса (на уровне −3,01 дБ) от 1 Гц до 3 МГц (шаг 10%), 4, 5, 6 и 8 МГц
Погрешность Полосы пропускания (по мощности)
От 1 Гц до 750 кГц ±0.5 % (±0,022 дБ) (ном.)
От 820 кГц до 1,2 МГц ±2,0 % (±0,088 дБ) (ном.)
(центр. частота < 3,6 ГГц)
От 1,3 до 2,0 МГц ±0,07 дБ (ном.) (центр. частота < 3,6 ГГц)
От 2,2 до 3,0 МГц ±0,15 дБ (ном.) (центр. частота < 3,6 ГГц)
От 4 до 8 МГц ±0,25 дБ (ном.) (центр. частота < 3,6 ГГц)
Погрешность ПП (по уровню −3,01 дБ)
От 1 Гц до 1,3 МГц ±2% (ном.)
Коэфф. прямоугольности (избирательность)
(по уровням −60/−3 дБ) 4,1 : 1 (ном.)
Полосы пропускания для измерений уровня ЭМП, используемые при оценке на соответствие нормам CISPR 200 Гц, 9 кГц, 120 кГц, 1 МГц (требуется опция EMC)

 Полоса анализа

Макс. полоса
Опция B40 40 МГц
Опция B25 25 МГц
Станд. комплектация 10 МГц
Опция B1Х 160 МГц

 Полоса видеофильтра (VBW)

Пределы установки От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц)
Погрешность ±6 % (ном.)

 Скорость измерений

(число точек развёртки = 101)

  Cтанд. компл.
Измерение в режиме местного управления и скорость обновл. изображения на экране 11 мс (90/с), ном.
Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN) 15 мс (66/с), ном.
Поиск максимума с использованием маркера 2,6 мс, ном.
Настройка центр. частоты и передача данных (от 1 до 2 ГГц) 44 мс, ном.
Настройка центр. частоты и передача данных (от 4 до 5 ГГц) 71 мс, ном.
Переключ. вида измер./режима 150 мс, ном.

 Погрешность и пределы измерения уровня

 Диапазон уровней

Пределы измерения от среднего уровня собственного шума до макс. безопасного уровня на входе
Пределы ослабления входного аттенюатора (от 20 Гц до 26,5 ГГц) от 0 до 70 дБ с шагом 2 дБ

 Электрон. аттенюатор (опция EA3)

Диапазон частот от 3 Гц до 3,6 ГГц
Пределы ослабления
Электронный аттенюатор от 0 до 24 дБ с шагом 1 дБ
Общие пределы ослабления (механический + электронный аттенюаторы) от 0 до 94 дБ с шагом 1 дБ

Максимальный безопасный уровень на входе

Суммарная средняя мощность (с предусилителем или без него) +30 дБм (1 Вт)
Пиковая мощность в импульсе при длит. имп.
Напряжение постоянного тока
Связь по пост. току ±0,2 В
Связь по перем. току ±70 В

 Пределы шкалы экрана

Логарифмическая шкала от 0,1 до 1 дБ/дел с шагом 0,1 дБ
от 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки)
Линейная шкала 10 делений масштабной сетки
Единицы шкалы дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV),
дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А

 Частотная характеристика

(входное ослабление 10 дБ, температура от 20 до 30 °С, настройка частоты в центр преселектора, σ = номинальное стандартное отклонение)

Полоса частот По спецификации С достов. 95% (≈2σ)
От 3 Гц до 1 МГц ±0,55 дБ
Св. 1 МГц до 3,6 ГГц ±0,4 дБ
Св. 3,5 до 8,4 ГГц ±1,3 дБ
Св. 8,3 до 13,6 ГГц ±1,3 дБ
Св. 13,5 до 22,0 ГГц ±1,5 дБ
Св. 22,0 до 26,5 ГГц ±1,8 дБ
С предусилителем (опции P03, P08, P13, P26, ослабление 0 дБ)
От 100 кГц до 50 МГц ±0,8 дБ
Св. 50 МГц до 3,6 ГГц ±0,65 дБ
Св. 3,5 до 8,4 ГГц ±2 дБ
Св. 8,3 до 13,6 ГГц ±1,6 дБ
Св. 13,5 до 17,1 ГГц ±2 дБ
Св. 17,0 до 22,0 ГГц ±2 дБ
Св. 22,0 до 26,5 ГГц ±2,9 дБ
Погрешность входного ослабления при его переключении
На 50 МГц (опорная частота) ослабл.  10 дБ, предусил. выкл. ослабление > 2 дБ ±0,20 дБ ±0,08 дБ, тип.
От 3 Гц до 3,6 ГГц   ±0,3 дБ (ном.)
Св. 3,5 до 8,4 ГГц   ±0,5 дБ (ном.)
Св. 8,3 до 13,6 ГГц   ±0,7 дБ (ном.)
Св. 13,5 до 26,5 ГГц   ±0,7 дБ (ном.)
Суммарная абсолютная погрешность измерения уровня
(ослабление 10 дБ, температура от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень вх. сигнала от минус 10 до минус 50 дБм, все установки автоматически связаны, за исключением Auto Swp Time = Accy, σ = номинальное стандартное отклонение)
На 50 МГц ±0,24 дБ
На всех частотах ±(0,24 дБ + неравном. АЧХ)
< 3,6 ГГц ±0,19 дБ (с достоверностью 95%, ≈2σ)
Предусилитель включен (опция P03, P08, P13, P26)
На всех частотах ±(0,36 дБ + неравном. АЧХ)

КСВн входа (входное ослабление ≥ 10 дБ)

50 МГц <1,07:1 (ном.)
От 10 МГц до 3,6 ГГц <1,2:1 (ном.)
Св. 3,6 до 8,4 ГГц <1,5:1 (ном.)
Св. 8,3 до 13,6 ГГц <1,6:1 (ном.)
Св. 13,6 до 26,5 ГГц <1,9:1 (ном.)
С предусилителем (опции P03, P08, P13, P26, ослабление 0 дБ)
От 10 МГц до 3,6 ГГц <1,7:1 (ном.)
Св. 3,5 до 8,4 ГГц <1,8:1 (ном.)
Св. 8,4 до 13,6 ГГц <2,0:1 (ном.)
Св. 13,6 до 26,5 ГГц <2,0:1 (ном.)

Погрешность полосы пропускания при её переключении N9000A
(относительно полосы пропускания 30 кГц)
Для полос пропускания:

От 1 Гц до 1,5 МГц ±0,03 дБ
Св. 1,6 до 3 МГц ±0,05 дБ
4, 5, 6 и 8 МГц ±1,0 дБ
Опорный уровень
Пределы установки:
логарифмическая шкала от –170 до + 30 дБм с шагом 0,01 дБ
линейная шкала Те же, что для логарифмической шкалы (от 707 пВ до 7,07 В)
Погрешность установки 0 дБ
Погрешность шкалы экрана при её переключении
Переключение между линейной и логарифмической шкалами 0 дБ
Переключение масштаба логарифмической шкалы (дБ/дел) 0 дБ
Верность воспроизведения закона шкалы
Для уровня на входном смесителе между минус 10 и минус 80 дБм ±0,07 дБ

 Детекторы графика

Нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение лог. мощности, усреднение СКЗ и усреднение напряжения

 Предусилитель

Диапазон частот

Опция P03 от 9 кГц до 3,6 ГГц
Опция P07 от 9 кГц до 8,4 ГГц
Опция P13 от 9 кГц до 13,6 ГГц
Опция P26 от 9 кГц до 26,5 ГГц
Коэффициент усиления
≤ 3,6 ГГц +20 дБ (ном.)
От 3,6 до 26,5 ГГц +35 дБ (ном.)
Коэффициент шума
≤ 3,6 ГГц 11 дБ (ном.)
Св. 3,5 до 8,4 ГГц 9 дБ (ном.)
Св. 8,4 до 13,6 ГГц 10 дБ (ном.)
Св. 13,6 до 26,5 ГГц 15 дБ (ном.)

 Гарантированные характеристики динамического диапазона

Уровень компрессии усиления на 1 дБ (два тона)

Полоса частот (от 20 до 30 °C, разнос по частоте между тонами 100 кГц)
Суммарная мощность на вх. смесителе
От 40 до 500 МГц -1 дБм
Св. 500 МГц до 3,6 ГГц +3 дБм
Св. 3,6 до 26,5 ГГц +3 дБм
С предусилителем (опции P03, P08, P13, P26)
От 10 МГц до 3,6 ГГц –10 дБм (тип.)
Св. 3,6 до 26,5 ГГц при разнесении тонов:
разнос по частоте между тонами от 100 кГц до 20 МГц минус 26 дБм (ном.)
разнос по частоте между тонами > 70 МГц минус 16 дБм (ном.)

 Средний уровень собственного шума (DANL)

(вход нагружен, детектор мгновенного или среднего значения,nип усреднения = лог., входное  ослабление 0 дБ, усиление ПЧ = высокое, темп. от 20 до 30 °С)

Предусилитель выключен Обычный тракт/тракт с низким уровнем шумов Обычный тракт/тракт с низким уровнем шумов
От 9 кГц до 1 МГц   –130 дБм
Св. 1 до 10 МГц –156 дБм
Св. 10 МГц до 2,1 ГГц –154 дБм
Св. 2,1 до 3,6 ГГц –152 дБм
Св. 3,6 до 8,4 ГГц –151 дБм –155 дБм
Св. 8,4 до 13,6 ГГц –149 дБм –155 дБм
Св. 13,6 до 17,1 ГГц –145 дБм –152 дБм
Св. 17,1 до 20,0 ГГц –143 дБм –151 дБм
Св. 20,0 до 26,5 ГГц –138 дБм –150 дБм
С предусилителем (опции P03, P08, P13, P26)
От 100 кГц до 1 МГц   –149 дБм
Св. 1 до 10 МГц –165 дБм
Св. 10 МГц до 2,1 ГГц –165 дБм
Св. 2,1 до 3,6 ГГц –163 дБм
Св. 3,6 до 8,4 ГГц –163 дБм
Св. 8,4 до 13,6 ГГц –163 дБм
Св. 13,6 до 17,1 ГГц –162 дБм
Св. 17,1 до 20,0 ГГц –159 дБм
Св. 20,0 до 26,5 ГГц –156 дБм
Средний уровень собственных шумов в режиме NFE (с достоверностью 95%)
Улучшения для шумоподобных сигналов
  Предусилитель выключен Предусилитель включен
Полоса 0, f > 20 МГц 8,5 дБ 8,5 дБ
Полоса 1 4 дБ 7 дБ
Полоса 2 7,5 дБ 7 дБ
Полоса 3 7 дБ 7,5 дБ
Полоса 4 6 дБ 6 дБ
Побочные составляющие
Собственные комбинационные составляющие
(вход нагружен, входное ослабление 0 дБ)
От 200 кГц до 8,4 ГГц (свип.) –100 дБ
Нулевой обзор, или БПФ, или другие частоты   –100 дБ (ном.)
Побочные составляющие, связанные с местным гетеродином (отстройка от несущей > 600 МГц)
От 10 МГц до 3,6 ГГц –90 дБн, тип.
Зеркальные составляющие
От 10 МГц до 3,6 ГГц

–80 дБн (–107 дБн, тип.)


Св. 3,6 до 13,6 ГГц –78 дБн (–88 дБн, тип.)
Св. 13,6 до 17,1 ГГц –74 дБн (–85 дБн, тип.)
Св. 17,1 до 22 ГГц –70 дБн (–82 дБн, тип.)
Св. 22 до 26,5 ГГц –68 дБн (–78 дБн, тип.)
Другие побочные составляющие
Составляющие первого порядка (отстройка от несущей ≥ 10 МГц, на входе смесителя –10 дБм) –80 дБн + 20 log(N)
Составляющие более высоких порядков (отстройка от нес. ≥ 10 МГц, на входе смесителя –40 дБм) –80 дБн + 20 log(N)
Побочные составляющие, связанные с гетеродином
(200 Гц ≤ отстр. от несущей < 10 МГц, на входе смесителя –10 дБм)
–73 дБн + 20 log(N)
Побочные составляющие, связанные с сетью питания   –60 дБн + 20 log(N) (ном.)

 Гармонические искажения по второй гармонике (SHI)

Полоса частот Уровень на смесителе Уровень 2-й гарм.* Точка пересечения (SHI)
От 10 МГц до 1,8 ГГц –15 дБм –60 дБн/– +45 дБм/–
Св. 1,8 до 7,0 ГГц –15 дБм –80 дБн/–90 дБн +65 дБм/+75 дБм
Св. 7,0 до 11,0 ГГц –15 дБм –70 дБн/–80 дБн +55 дБм/+65 дБм
Св. 11,0 до 13,25 ГГц –15 дБм –65 дБн/–75 дБн +50 дБм/+60 дБм
Предусилитель включен (опции P03, P08, P13, P26)
От 10 MHz до 1,8 ГГц –45 дБм –78 дБн +45 дБм/–
Св. 1,8 до 13,25 ГГц –50 дБм –60 дБн/–90 дБн (ном.) +65 дБм/+75 дБм

 * Обычный тракт/тракт с низким уровнем шума

Интермодуляционные искажения третьего порядка (TOI)

(два тона по минус 30 дБм на вх. смесителе с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, температура от 20 до 30 °С; полоса предфильтра ПЧ - см. руководство по техническим характеристикам (Specifications Guide))

Полоса частот Точка пересечения TOI
От 10 до 100 МГц +14 дБм
От 10 до 400 МГц +17,5 дБм
от 400 до 700 МГц +19 дБм
Св. 400 МГц до 1,7 ГГц +21 дБм
Св. 1,7 до 3 ГГц +22 дБм
от 3 до 3,6 ГГц +21 дБм
от 3,6 до 4 ГГц +20 дБм
Св. 4 до 8,4 ГГц +18 дБм
Св. 8,4 до 13,6 ГГц +15 дБм
Св. 13,6 до 26,5 ГГц +11 дБм

Предусилитель включен (опции P03, P08, P13, P26)
(Два тона по –45 дБм на вх. предусилителя)

Полоса частот Точка пересечения TOI
От 10 до 500 МГц +4 дБм (ном.)
Св. 500 МГц до 3,6 ГГц +5 дБм (ном.)
Св. 3,6 до 26,5 ГГц –15 дБм (ном.)

 Фазовый шум

Шум в боковых полосах (темп. от 20 до 30 °С, центр. частота 1 ГГц)

Отстройка Точка пересечения TOI
100 Гц –94 дБн/Гц
1 кГц –120 дБн/Гц
10 кГц –128 дБн/Гц
100 кГц –125 дБн/Гц
1 MГц –145 дБн/Гц
10 MГц –154 дБн/Гц

  Опция MPB (обход микроволнового преселектора)

  Диапазон частот
N9030A-508 от 3,6 до 8,4 ГГц
N9030A-513 от 3,6 до 13,6 ГГц
N9030A-526 от 3,6 до 26,5 ГГц

 Гарантированные характеристики набора измерений мощности

Мощность в канале
Погрешность измерения уровня для W-CDMA или IS-95 (темп. от 20 до 30 °С, входное ослабление 10 дБ):                              ±0,62 дБ (± 0,20 дБ с достоверностью 95%)
Занимаемая полоса частот (OBW)
Погрешность частоты        ±(полоса обзора/1000), ном.
Мощность в соседнем канале (ACP)
Погрешность измерения относительной мощности (ACLR) для W-CDMA (при определённых уровнях на смесителе и пределах ACLR)

  Соседний канал Другие каналы
Динамический диапазон (тип.)
Без коррекции шума –80 дБ –86 дБ
С коррекцией шума –83 дБ –88 дБ
Число пар измеряемых отстроенных каналов с различными частотными отстройками от основного канала от 1 до 6
Число измеряемых несущих До 12

 Статистика распределения мощности - интегральная функция распределения CCDF

Разр. способность гистограммы       0,01 дБ

 Гармонические искажения

Максимальный номер гармоники 10-я
Результаты измерения мощность основной составляющей (дБм), относительная мощность гармоник (дБн), суммарный коэффициент гармоник в %

 Мощность пакета

Методы: мощность выше установленного порога, мощность в пределах ширины пакета
Результаты: выходная мощность одиночного пакета, средняя выходная мощность, максимальная выходная мощность одиночного пакета, минимальная мощность внутри пакета, ширина пакета

 Общие характеристики

Интервал температур

Рабочие условия От 5 до 50 °С
От 5 до +55 °С (с опцией SSD)
Предельные условия (хранение) От –40 до + 65 °С
От –40 до +70 °С (с опцией SSD)

 Электромагнитная совместимость

Соответствует European EMC Directive 2004/108/EC
IEC/EN 61326 или IEC/EN 61326-2-1
CISPR, публ. 11, группа 1, класс A
AS/NZS CISPR 11:2002
ICES/NMB-001

Данное устройство относится к классу приборов, применяемых в промышленности, науке и медицине (ISM) и соответствует нормативному документу ICES-001 (Канада).

 Электробезопасность

Соответствует European Low Voltage Directive 73 / 23 / EEC,
скорректированной на основании 93 / 68 / EEC
IEC / EN 61010-1
Канада: CSA C22.2 № 61010-1
США: UL 61010-1

 Акустический шум (соответствие требованиям немецких нормативных документов к уровню шума)

Эмиссия акустических шумов Эмиссия акустических шумов
Уровень звукового давленияУровень звукового давления
Место оператора На рабочем месте
Нормальная эксплуатация Нормальная эксплуатация
В соответствии с документом ISO 7779 В соответствии с документом DIN 45635 t.19

 Воздействие окружающей среды

Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068-2 и имеют уровни, подобные MIL-PRF-2800F, класс 3.

 Требования к электропитанию

Напряжение и частота сети питания (ном.)
100/120 В, 50/60/400 Гц
220/240 В, 50/60 Гц

 Потребляемая мощность

Рабочий режим (On) менее 450 Вт (c опциями)
Дежурный режим (Standly) менее 40 Вт

 Дисплей

Разрешение 1024 х 768, XGA
Размер 213 мм (8,4 дюйма) по диагонали

 Запоминание данных

Внутреннее Съёмный накопитель на жёстких магнитных дисках объёмом 160 Гбайт, номинально Съёмный твёрдотельный накопитель объёмом 32 Гбайт, номинально (опция SSD)
Внешнее Поддерживает устройства запоминания данных, совместимые с USB 2.0

 Масса (без опций)

Без упаковки 22 кг (48 фунтов), ном.
В упаковке 34 кг (75 фунта), ном.

 Габаритные размеры

Высота 177 мм (7,0 дюймов)
Ширина 426 мм (16,8 дюйма)
Глубина 368 мм (14,5 дюйма)

 Гарантийные обязательства

Гарантийный срок для анализатора сигналов СXA - один год

 Периодичность калибровки

Рекомендуемый межкалибровочный интервал - один год. Калибровка может выполняться в центрах технического обслуживания компании Agilent.

 Входы и выходы

Передняя панель

ВЧ вход
Соединитель тип N, розетка, 50 Ом, ном.
Питание пробника
Напряжение/ток +15 В ±7% при макс. токе 150 мА, ном.
–12,6 В ±10 % при макс. токе 150 мА, ном.
Порты USB 2.0
Ведущие (2 порта)

Стандарт совместим с USB 2.0
Соединитель USB Type-A (розетка)
Выходной ток 0,5 А, ном.
Гнездо для подключения наушников гнездо для миниатюрных стереофонических наушников (3,5 мм, известно также как “1/8 дюйма”).

Задняя панель

Выход 10 МГц
Соединитель BNC, розетка, 50 Ом, ном.
Уровень сигнала не менее 0 дБм, ном.
Частота сигнала 10 МГц ± (10 МГц х погр. опорной частоты)
Вход внешнего опорного сигнала
Соединитель BNC, розетка, 50 Ом, ном.
Уровень вх. сигнала от –5 до + 10 дБм, ном.
Частота вх. сигнала От 1 до 50 МГц, ном.
Полоса захвата частоты ±5 х 10-6 от частоты внеш. опорного сигнала
Вход запуска 1
Соединитель BNC, розетка
Импеданс более 10 кОм, ном.
Уровень запуска от –5 до + 5 В
Выход запуска 1
Соединитель BNC, розетка
Импеданс 50 Ом, ном.
Уровень 5 В ТТЛ, ном.
Синхросигнал (резервируется на будущее)
Соединитель BNC, розетка
Выход для внешнего монитора
Соединитель VGA совместимый, 15-конт. мини D-SUB
Формат XGA (частота кадров 60 Гц, построчная развёртка) Analog RGB
Разрешение 1024 х 768
Возбуждение источника шума +28 В (импульсный)
Соединитель BNC, розетка
Источник шума серии SNS подключение к источникам шума серии SNS
Цифровая шина (резервируется на будущее)
Соединитель MDR-80
Аналоговый выход
Соединитель BNC, розетка
Порты USB 2.0
Ведущие (4 порта)
Стандарт совместим с USB 2.0
Соединитель USB Type-A (розетка)
Выходной ток 0,5 А, ном.
Ведомый (1 порт)
Стандарт совместим с USB 2.0
Соединитель USB Type-B (розетка)
Выходной ток 0,5 А, ном.
Интерфейс GPIB
Соединитель шинный соединитель IEEE-488
Интерфейсные функции SH1, AH1, T6, SR1, RL1, PP0, DC1, C1, C2, C3, C28, DT1, L4, C0
Интерфейс LAN TCP/IP
Физическая среда 100Base-T
Соединитель RJ45 Ethertwist
Выход сигнала ПЧ
Тип соединителя SMA, розетка, используется также совместно с опциями CR3, CRP и ALV
Импеданс 50 Ом, номинально
Второй выход ПЧ, опция CR3
Центральная частота

Режим анализатора
спектра или I/Q анализатора с полосой ПЧ ≤ 25 МГц
322,5 МГц
с опцией B40 250 МГц
с опцией B1X 300 МГц
Коэффициент передачи преобразования
Полоса пропускания
от –1 до +1 дБ (номинально) плюс АЧХ
Нижний диапазон
Верхний диапазон
160 МГц (номинально), несимметричная
с преселектором зависит от центральной частоты (от 30 до 70 МГц, номинально)
при обходе преселектора обзор ограничен продуктами преобразования и свёртыванием спектра около значения 0 Гц
Программируемый выход ПЧ, опция CRP
Центральная частота

Диапазон от 10 до 75 МГц (устанавливается по выбору)
Разр. способность 0,5 МГц
Коэффициент передачи преобразования от –1 до +1 дБ (номинально) плюс АЧХ
Полоса пропускания
Выход ПЧ 70 МГц

Нижний или верхний в режиме обхода преселектора 40 МГц (номинально)
Предварительно выбранный диапазон Зависит от центральной частоты
Более низкие выходные частоты Подвергаются свёртыванию

 Опции

P03 Предусилитель, от 100 кГц до 3 ГГц
P08 Предусилитель, 8,4 ГГц
P43 Предусилитель, 43 ГГц
P44 Предусилитель, 44 ГГц
EA3 Электронный аттенюатор до 3,6 ГГц
B40 Полоса анализа 40 МГц
EDP Набор расширенных функций отображения
EMC Базовые функции для проведения предварительных квалификационных измерений
ESC Управление внешним источником
SSD Дополнительный съёмный твёрдотельный накопитель
P50 Предусилитель, 50 ГГц
B1X Полоса анализа 160 МГц
KB2 Клавиатура 65-клавишная
B25 Полоса анализа 25 МГц
EFM USB флэш-накопитель, 1 Гбайт
DVR USB-совместимый привод DVD-ROM/CD-R/RW
MLP Переход от 50 на 75 Ом с минимальными потерями
1CP Комплект для монтажа в стойку и комплект ручек
1CM Комплект для монтажа в стойку
1CN Комплект передних ручек
1CR Комплект направляющих для стойки
ALV Вспомогательный выход логарифмического видеоусилителя
MPB Обход микроволнового преселектора
LNP Тракт с низким уровнем шума
EXM Опция для работы с внешними преобразователями частоты
CR3 Соединитель на задней панели, второй выход ПЧ
CRP Соединитель на задней панели, программир. выход ПЧ
YAV Выход видеоусилителя оси Z
P13 Предусилитель, 13,6 ГГц
P26 Предусилитель, 26,5 ГГц
BBA Аналоговые IQ входы модуляции
C35 Соединитель типа N (розетка) заменен на соединитель 3,5 мм





Запросить цену в 1 клик
Комментарии
