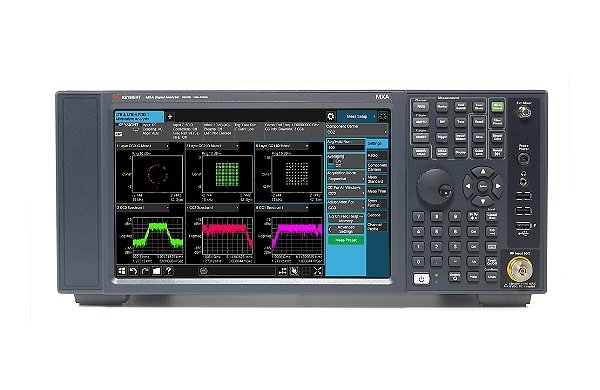

Анализатор сигналов MXA, «мультитач», от 10 Гц до 26,5 ГГц
- Быстрая адаптация к постоянно меняющимся требованиям тестирования устройств беспроводной связи
- Сокращение времени тестирования за счет аппаратного ускорения измерений мощности, высокой скорости обновления информации на экране, поиска пиков с помощью маркеров и функции быстрого свипирования
- Упрощение тестирования благодаря быстрым одноклавишным измерениям с использованием измерительных приложений серии X
- Захват трудноуловимых сигналов с помощью функции анализа спектра в режиме реального времени
| Частота | 10 Гц до 26,5 ГГц |
|---|---|
| Опции расширения диапазона частот | 3,6; 8,4; 13,6; 26,5 ГГц, смесители до 1,1 ТГц |
| Максимальная полоса анализа / пропускания | 160 МГц |
| Опции расширения полосы анализа | 25 МГц стандарт., 40 МГц, 85 МГц, 125 МГц, 160 МГц |
| Максимальная полоса пропускания реального времени | 160 МГц |
| Полоса анализа в режиме реального времени | 85 МГц, 125 МГц, 160 МГц |
| Средний уровень собственных шумов (1 ГГц) | -166 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -137 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,23 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +20 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 116 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи | - |
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◆◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Динамич. диапазон, своб. от паразит. составляющих | 72 дБн |
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Наличие измерительных приложений | Да |
| Настольные | Да |
