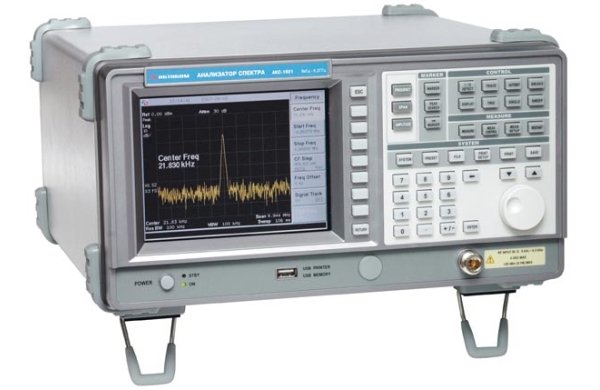

Анализатор спектра предназначен для тестирования, установки и обслуживания беспроводных телекоммуникационных систем, кабельных систем, спутниковых антенн, систем радиочастотной идентификации, перехвата, детектирование скрытых камер наблюдения и др.
Отличительные особенности
| • | частотный диапазон 9 кГц...3 ГГц |
| • | разрешение по частоте 1 Гц, цифровой частотный синтез |
| • | погрешность опорной частоты 0,5 ppm |
| • | диапазон измерения уровня -130 дБм...+20 дБм (с включенным предусилителем) |
| • | встроенный предусилитель штатно |
| • | фильтры ПЧ 300 Гц...3 МГц (с шагом 1-3-10) |
| • | дополнительные фильтры для ЭМС 9 кГц, 120 кГц (штатно) |
| • | фазовые шумы -90 дБн/Гц |
| • | измерение мощности в канале, соотношение мощностей в смежных каналах, измерение полосы по уровню |
| • | маркерные измерения |
| • | запись спектрограмм и настроек временными метками или профилей |
| • | цв. ЖК-дисплей 640х480 |
| • | интерфейс USB, LPT, Ethernet/LAN |
| • | размеры 350х195х375 мм |
| • | масса 10 кг |
 |
 |
Технические характеристики
| Характеристики | Параметры | Значения |
| ЧАСТОТА | Частотный диапазон | 9 кГц...3,0 ГГц |
| Разрешение | 1 Гц | |
| Погрешность источника опорной частоты | ± 0,5х10-6 Дрейф ± 0,5х10-6 за 1 год |
|
| Полоса обзора | Нулевая; Полная (9 кГц...3.0 ГГц ), настраиваемая от 100 Гц/дел до 300 МГц/дел (шаг 1-2-5) Точность установления ±3% |
|
| Плотность фазовых шумов | -90 дБн/Гц при отстройке на 10 кГц | |
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания ПЧ (RBW ) | фильтры ПЧ: от 300 Гц до 3 МГц (с шагом 1-3-10) дополнительные фильтры для ЭМС (Фильтры ПЭМИН): 9 кГц, 120 кГц (штатно) |
| Избирательность фильтров по уровням | 60дБ/3 дБ составляет 60дБ/6 дБ составляет | |
| Погрешность установки полосы пропускания ПЧ | ± 20 % | |
| Полоса пропускания видео | 10 Гц...3 МГц (с кратностью шага 1-3-10) | |
| АМПЛИТУДА | Диапазон измерений | От -105 дБмВт до +20 дБмВт (без предусилителя) От -130 дБмВт до +20 дБмВт (с предусилителем) |
| Средний уровень шумов (RWB 1 кГц, видеофильтр 10 Гц) |
предусилитель штатно |
|
| Единицы изм. амплитуды | dBm, dBmV, dBµV, V, mV, µV, W, mW, µW | |
| Линейность шкалы дисплея | <=± 1,5 дБ/ при 70 дБ (10 дБ/дел) <=± 1,5 дБ/ при 40 дБ (5 дБ/дел) <=± 0,5 дБ/ при 8 дБ (1 дБ/дел) <=± 0,5 дБ/ при 16 дБ (2 дБ/дел |
|
| Неравномерность АЧХ | От -3,5 дБ до 1,5 дБ (от 100 кГц до 10 МГц) ± 1,5 дБ (от 10 МГц до 6.2 ГГц) |
|
| Опорный уровень | -90...20 дБмВт, разрешение 0,1 дБ | |
| Погрешность установки опорного уровня | ± 1,5 дБ | |
| Гармонические искажения 2-го порядка | < -60 дБн, вход -40 дБм | |
| Интермодуляционные искажения 3-го порядка | < -70 дБн возникают при подаче на вход двух равноамплитудных сигналов с уровнем -40дБм |
|
| Остаточные искажения | < -85 дБмВт (вх. канал – терминирован, аттенюация 0 дБ) |
|
| Др. искажения | < -60 дБн, вход -30 дБм | |
| РАЗВЕРТКА | Диапазон | 100 мс...1000 с |
| Погрешность | ± 20 % | |
| Источник запуска | Внешний, Видео, Свободный (Free Run), Line | |
| Режим запуска | Одиночный, непрерывный | |
| Уровень запуска | TTL | |
| ВХОД | ВЧ вход | Соединитель N-типа; 50 Ом; КСВН < 1.5:1 при опорном уровне 0 дБм, в диапазоне частот 150 кГц – 3 ГГц Макс. входной уровень: +20 дБм, 0 VDC |
| Вход опорной частоты | Соединитель BNC-типа; 10 МГц , Входной уровень от -5 дБм до +15 дБм, Выходной уровень 10 МГц, 8 дБм |
|
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | Интерфейсы | RS-232 LPT USB 2.0 (1.1) Ethernet 10-Base-T GPIB – IEEE 488 (опция) |
| Энергонезависимая память | Запись до 900 спектрограмм и 3000 профилей | |
| Маркерные измерения | 8 маркеров (4 по 2) с функциями: Δ-измерения; установка на пиковое значение; центр | |
| Измерение мощности | Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала | |
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический TFT ЖК индикатор с разрешением 640 х 480; цветной |
| Напряжение питания | 100...240 В, 50...60 Гц | |
| Габаритные размеры | размеры 350х195х375мм | |
| Масса | 10 кг | |
| Потребл. Мощность | 80 Вт | |
| Рабочая температура | От 0°С до 40°С | |
| ЭМС | EN 55011, FCC PART15 Section 15.101 EN 61326 |
|
| ОПЦИИ | ||
| ОПЦИЯ АКС-1301-GPB (GPIB) |
GPIB | Интерфейс GPIB IEEE-488 |
| ОПЦИЯ АКС-1301-SCC (Сумка) |
Назначение | Мягкая сумка для переноски |
| ОПЦИЯ АКС-1301-AKS (набор общий) | Назначение | Комплект измерительный общего назначения |
| Состав комплекта | Адаптер SMA–N - 2 шт Адаптер N-BNC - 1 шт Аттенюатор 10 дБ - 1 шт Аттенюатор 20 дБ - 1 шт. ВЧ-кабель (SMA-SMA, RD316, 1000 мм) – 1 шт ВЧ-кабель (SMA-SMA, RD316, 300 мм) – 1 шт Пластиковый кейс – 1 шт |
|
| ОПЦИЯ АКС-1301-CKS (CATV) |
Назначение | Комплект измерительный для кабельного ТВ |
| Состав комплекта | Мост для измерения обратных потерь (5-3000МГц) – 1 шт Адаптер SMA-N - 2 шт Согласованная нагрузка 50 Ом, N-тип - 1шт ВЧ-кабель (N-N, RD223, 300 мм) – 2 шт Пластиковый кейс – 1 шт |
|
| ОПЦИЯ АКС-1301-TRK (Трекинг-генератор) |
Назначение | Трекинг-генератор |
| Частотный диапазон | 100 кГц...3000 МГц | |
| Выходной уровень | -50...0 дБмВт | |
| Погрешность установки выходного уровня | Типично: ± 1,5 дБ, не хуже ± 3 дБ | |
| Неравномерность АЧХ | Типично ± 1,5 дБ Не хуже: ± 2 дБ |
|
| Уровень гармоник | Типично:< -30 дБн Не хуже: |
|
| Защита выхода от внешнего источника | 30 дБмВт | |
| Выход | Соединитель N-типа; 50 Ом; КСВН < 1,5 :1 | |
| ОПЦИЯ АКС-1301-RLB (КСВН) |
Назначение | Комплект для измерения КСВН |
| Состав комплекта | Мост для измерения обратных потерь (5-3000МГц) – 1 шт Адаптер SMA-N - 2 шт Согласованная нагрузка 50 Ом, N-тип - 1шт ВЧ-кабель (N-N, RD223, 300 мм) – 2 шт Пластиковый кейс – 1 шт |
|
