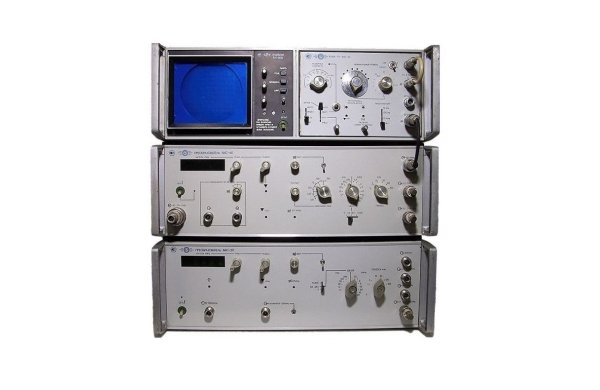

Анализатор спектра СНГ C4-60/1
Предназначен для исследования спектров периодических сигналов произвольной формы и модуляции и стационарных шумов, исследования характеристик четырехполюсников, для селективного измерения частот и уровней периодических сигналов.
| Общие параметры | |
| Диапазон частот | 10 МГц – 1,5 ГГц |
| Полоса обзора, МГц | 1500 |
| Полоса пропускания на уровне -3 дБ, кГц | 1 - 300 |
| Динамический диапазон, дБ | 60 |
| По гармоническим искажениям, дБ | 60 |
| По интермодуляционным искажениям 3-го пор. | - |
| Относительный уровень собственных шумов, дБмВт | - 100 |
| Приведенный ко входу, кГц | при П=1 |
| Ослабление каналов побочного приема, дБ | 60 |
| Погрешность аттенюатора ПЧ, % | 4 – 6 |
| Погрешность индикатора, % | 4 |
| Погрешность логарифмического масштаба амплитуд, дБ | 2 |
| Неравномерность АЧХ, дБ | 5 |
| Период развертки, сек | 0,01 – 20 |
| Погрешность аттенюатора ПЧ, % | 4 – 6 |
| Входное сопротивление, Ом | 50 |
| Исполнение | Лабораторное |
| Температурный диапазон, С | от + 5 до +40 |
| Напряжение питающей сети | 220 В 50 Гц |
| Габаритные размеры, мм | 160 х 480 х 555 |
| Масса, кг | 60 |
