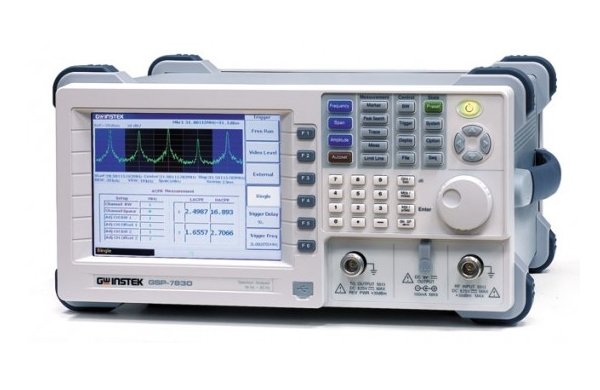

Анализатор спектра цифровой GW Instek GSP-7830+опция 01 (TG)

Артикул: 1-378272

Частотный диапазон: 9 кГц-3 ГГц; Полоса пропускания (RBW): 3 кГц-4 МГц; Полоса обзора: 2 кГц-3 ГГц; Гармонические искажения: -50 дБн; Негармонические искажения: -90 дБм; Уровень собственных шумов: -115 дБм; Фазовый шум: -75 дБн/Гц; Максимальный измеряемый уровень: +20 дБм; Экран: TFT 640 х 480; Особенности: Встроенный трекинг-генератор. Цифровая ФАПЧ. Спектрограмма. Широкий набор опции - термостатированный ОГ, аккумулятор, AC/DC преобразователь, фильтры ЭМС и 300 Гц, предусилитель, демодулятор АМ/ЧМ.; Интерфейс: USB RS-232 опция - GPIB; Опорный генератор: ±5×10-5 опция ±5×10-6


Описание:

  • Частотный диапазон 9 кГц ... 3 ГГц;
  • Цифровая ФАПЧ;
  • Диапазон измерения уровня –122…20 дБмВт;
  • Плотность собственных шумов: –152 дБмВт/Гц (до: –162 дБмВт/Гц с опцией предусилителя GAP-801);
  • Фазовый шумы -75 дБн/Гц при отстройке 20 кГц;
  • Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение полосы по уровню;
  • Полоса пропускания ПЧ: 3 кГц; 30 кГц; 300 кГц; 4 МГц;
  • Маркерные измерения (10 маркеров);
  • Запись спектрограмм с временными метками (13), пределов допусков (12), пользовательских АЧХ (5), изм. последовательностей (10), профилей (10) – во внутреннюю память;
  • Сохранение спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек - на USB-flash;
  • Режим Sequence: возможность программирования 10 групп последовательностей профилей и состояний (в каждой до 20 шагов);
  • Интерфейс USB, RS-232C (опция GPIB);
  • Опции: трекинг генератор, термостатированный ОГ, аккумулятор, AC/DC преобразователь, фильтры ЭМС и 300 Гц, предусилитель, демодулятор;
  • Универсальное питание: ~220 В / 11 ... 17 В(пост.); батарейное (2 шт. Li-Ion; до 3-х часов) - опционально;
  • Компактный, легкий (5 кг).


Технические данные:

Параметр Значения
Частота
Частотный диапазон 9 кГц...3000 МГц
Погрешность источника опорной частоты ±5х10-6(±1х10-6 - опция)
Полоса обзора Нулевая; 2 кГц...3 ГГц (шаг 1-2-5)
Плотность фазовых шумов -75 дБн/Гц на 1 ГГц при отстройке на 20 кГц
Скорость развертки 50 мс...25,6 с
Полоса пропускания
Полоса пропускания ПЧ 3 кГц; 30 кГц; 300 кГц; 4 МГЦ (300 Гц, 10, 100,  9 и 120 кГц - опция)
Погрешность установки полосы пропускания ПЧ ±15%
Полоса пропускания видео 10 Гц...1 МГц (шаг 1-3)
Амплитуда
Диапазон измерений Собств. шум...+20 дБмВт
Макс. входной уровень 30 дБм, постоянное 25 В
Опорный уровень -110..20 дБмВт
Погрешность измерения ±1,5 дБ на 100 МГц
Неравномерность АЧХ ±1,5 дБ
Погрешность логарифмической шкалы дисплея ±1,5 дБ в диапазоне индикации до 70 дБ
Плотность собственных шумов -133 дБмВт/Гц:1...15 МГц;
-150 дБмВт/Гц: 15 ...600 МГц;
-147 дБмВт/Гц: 600 МГц...2,3 ГГц;
-145 дБмВт/Гц: 2,3 ГГц...3 ГГц
Гармонические искажения
Негармонические искажения
Интермодуляционные искажения 3-го порядка
Вход
ВЧ вход Соединитель N-типа; 50 Ом; КСВН
Вход опорной частоты Соединитель BNC-типа; 64 кГц; 1 МГц; 1,544 МГц; 2,048 МГц;  5 МГц; 10 МГц; 10,24 МГц, 13 МГц, 15,36 МГц; 15,4 МГц; 19,2 МГц
Интерфейс RS-232C 9 контактов
Вход питания постоянным напряжением 12 В; диаметр 5,5 мм (на передней панели)
Дополнительные функции
Энергонезависимая память 50 ячеек для записи спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек
Маркерные измерения 10 маркеров с функциями d-измерения;  установка на пик. значения; трекинг
Обработка спектрограмм Пик. значения; накопление; замораживание;  мат. обработка
Измерение мощности Соотношение мощностей в смежных каналах  ACPR; пропускная способность канала связи OCBW; мощность радиосигнала, джиттер

 Комплект поставки

Наименование Количество
Анализатор спектра GSP-7830 1
Шнур питания 1
Руководство по эксплуатации 1
