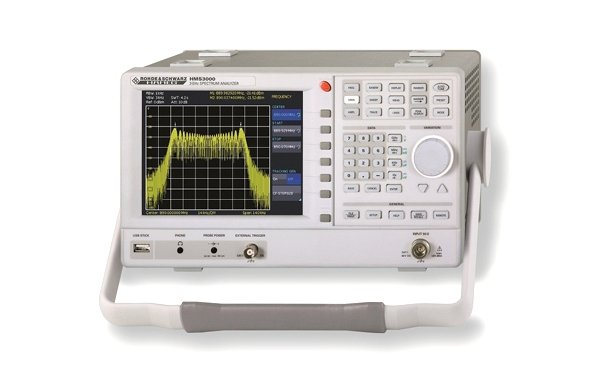

Анализаторы сигналов серии HMS-X фирмы HAMEG обеспечивают измерения и визуальное наблюдение составляющих спектра периодически повторяющихся сигналов и стационарных шумов в диапазоне частот до 3 ГГц. Для измерений передаточных характеристик приборы могут быть укомплектованы удобным в работе следящим генератором (СГ). Встроенные интерфейсы для быстрой передачи данных с внешнего ПК с функциями предварительных испытаний на ЭМС, а также доступ к широкому спектру дополнительных принадлежностей (например, пробники ближнего поля для различных измерительных задач) делают анализаторы сигналов серии HMS-X идеальным «партнером» для многих приложений, включая испытания на ЭМС и измерений в таких системах беспроводной связи, как UMTS, GSM, TETRA, DVBT, Bluetooth, WLAN и т.д.
|
| Метрологические и технические характеристики | ||
| Наименование характеристик | Значения характеристик | |
| Диапазон частот: HMS1000E, HMS1000, HMS1010 HMS3000, HMS3010 |
от 100 кГц до 1,6 ГГц от 100 кГц до 3 ГГц |
|
| Номинальное значение частоты опорного генератора | 10 MГц | |
| Пределы допускаемой относительной погрешности частоты опорного генератора | ±2×10-6 | |
| Диапазон полос обзора | 0 Гц; от 100 Гц до полного диапазона частот (от 1 МГц для HMS1000E) |
|
| Уровень фазовых шумов на частоте 0,5 ГГц относительно уровня несущей, приведенный к полосе 1 Гц, при отстройке от несущей, не более |
30 кГц 100 кГц 1 МГц |
минус 85 дБ минус 100 дБ минус 110 дБ |
| Диапазон перестройки фильтров полосы пропускания ПЧ по уровню минус 3 дБ, RBW | от 100 Гц до 1 МГц (с шагом 1-3), 200 кГц (от 10 кГц для HMS1000E) |
|
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, при RBW: |
от 100 Гц до 300 кГц свыше 300 кГц |
± 5 % ± 10 % |
| Диапазон перестройки полос видеофильтра | от 10 Гц до 1 МГц (с шагом 1-3) (от 1 кГц для HMS1000E) |
|
| Диапазон измеряемых уровней | от среднего уровня шумов до 100 мВт |
|
| Пределы допускаемой абсолютной погрешности измерения уровня минус 10 дБ относительно 1 мВт | ± 1,5 дБ | |
| Средний уровень собственных шумов при RBW 100 Гц (10 кГц для HMS1000E) в диапазоне частот свыше 10 МГц, дБ относительно 1 мВт, не более: - с выключенным предусилителем - с включенным предусилителем (опция HO3011) |
минус 115 дБ (минус 95 дБ для HMS1000E) минус 125 дБ |
|
| Интермодуляционные искажения 3-го порядка относительно уровня несущей при уровне сигналов на смесителе минус 20 дБ относительно 1 мВт, не более |
минус 60 дБ | |
| Гармонические искажения 2-го порядка относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт, не более |
минус 60 дБ | |
| Уровень зеркальных каналов, промежуточных частот и комбинационных помех относительно уровня несущей при уровне сигнала на смесителе минус 40 дБ относительно 1 мВт в диапазоне частот, не более |
от 10 МГц до 2 ГГц от 2 ГГц до 3 ГГц |
минус 70 дБ минус 55 дБ |
| Уровень остаточных паразитных сигналов относительно 1 мВт, не более | вход заглушен, частота не менее 30 МГц, RBW не более 100 кГц |
минус 80 дБ |
| Входное сопротивление анализатора | 50 Ом | |
| КСВН входа в диапазоне частот от 10 МГц, не более | 1,5 | |
| Разъем СВЧ входа | N-тип «розетка» | |
| Характеристики следящего генератора для HMS1010, HMS3010 | ||
| Диапазон частот сигнала | HMS1010 | от 5 МГц до 1,6 ГГц |
| HMS3010 | от 5 МГц до 3 ГГц | |
| Диапазон установки выходного уровня относительно 1 мВт | от минус 20 дБ до 0 дБ с шагом 1 дБ |
|
| Разъем СВЧ выхода | N-тип «розетка» | |
| Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха |
(от +5 до +40) °С (от 30 до 80) % |
| Условия хранения и транспортирования: - температура окружающего воздуха - относительная влажность воздуха |
(от минус 20 до +70) °С не более 80 % |
| Масса, не более | 3,6 кг |
| Габаритные размеры (ширина´высота´глубина) | 285 мм ´ 175 мм ´ 220 мм |
| Питание от сети переменного тока | (от 100 до 240) В; (от 50 до 60) Гц |
| Потребляемая мощность | 40 Вт |
| Время прогрева | 30 мин |
Поверка осуществляется по документу «Анализаторы спектра HMS1000E, HMS1000, HMS1010, HMS3000, HMS3010. Методика поверки» МП РТ 1697-2012, утвержденному ФБУ «Ростест-Москва» в марте 2012 года. Интервал между поверками – 1 год.
