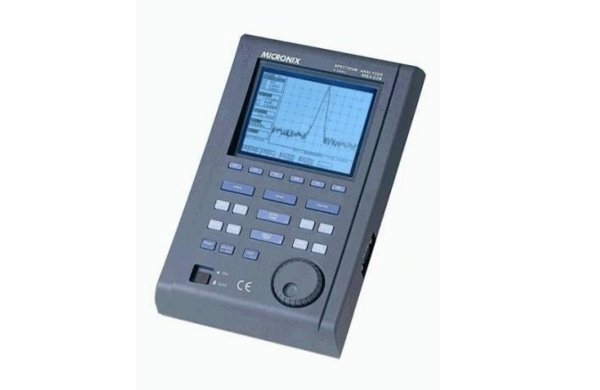

MSA358 – это надежный анализатор спектра, который по эксплуатационным и функциональным характеристикам сравним с настольными анализаторами, но при этом остается компактным, легким и недорогим прибором.
- Компактность и малый вес 1,8 кг.
- Диапазон измерений от 50 кГц до 8,5 ГГц
- Работа от батарей в течение 150 минут
- Качество работы, сравнимое с качеством полноразмерных настольных приборов
- Широкие функциональные возможности
- Автоматическая настройка
- Автоматическая установка диапазона
- Копирование (распечатка) экранных изображений
- Вывод изображений на монитор персонального компьютера
Технические характеристики
| Частотные характеристики | |
| Частотный диапазон | 50 кГц – 8,5 ГГц |
| Центральная частота | |
| Разрешающая способность | 100 кГц Есть возможность работы от углового кодера, цифровых кнопок и функциональных кнопок |
| Точность | В пределах ±(30+20T) кГц ±1точка T: время развертки (сек) (диапазон частот: от 200 кГц до 10 МГц, ширина полосы пропускания приемника: 30 кГц, 23±5°C) В пределах ±(60+300T) кГц±1точка T: время развертки (сек) (диапазон частот: от 20 МГц до 8,5 ГГц , ширина полосы пропускания приемника: 100 кГц |
| Погрешность ширины полосы пропускания приемника |
В пределах ±6% ширины полосы пропускания приемника (ширина полосы пропускания приемника: от 3 кГц до 30 кГц) В пределах ±30% ширины полосы пропускания приемника (ширина полосы пропускания приемника: от 100 кГц до 3 МГц) |
| Ширина полосы пропускания | |
| Устанавливаемый диапазон | 0 Гц (нулевая ширина полосы пропускания), от 200 кГц до 5 ГГц (шаги 1-2-5) и 8,5 ГГц полная ширина полосы пропускания |
| Точность |
В пределах ±3% ±20T ±1точка (ширина полосы пропускания от 200 кГц до 10 МГц, 23±5°C) В пределах ±3% ±200T ±1точка (ширина полосы пропускания от 20 МГц до 8,5 ГГц, 23±5°C) T: время развертки (сек) |
| Разрешение дисплея | 251 точка, LCD дисплей (ЖК) 1001 точка (только при измерении и передаче данных по RS-232C на внешний монитор) |
| Количество точек дисплея | 251 точка, 1001 точка (только при измерении и передаче данных по RS-232C) (прибор отображает данные в 251 горизонтальную точку, но имеет внутреннюю возможность захвата и отображения изображений в 1001 точку) |
| Ширина полосы разрешающей способности | 3 дБ во всей ширине полосы |
| Диапазон установок | От 3 кГц до 3 МГц (шаг 1-3) и AUTO (автоматический) |
| Точность | В пределах ±20% |
| Избирательность | 1:12 (типовое значение 3 дБ : 60 дБ) |
| Ширина полосы видеосигнала | От 100 Гц до 1 МГц (шаг 1-3) и AUTO (автоматический) |
| Фазовый шум SSB модуляции | -90 дБн/Гц (типовое значение, смещение частоты 100 кГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц, время развертки 0,3 сек.) |
| Избирательность по побочному каналу | Не хуже -60 дБн |
| Уровень гармоник | Не хуже -40дБн в диапазоне от 100 МГц до 8,5 ГГц |
| Амплитудные параметры | |
| Опорный уровень | |
| Устанавливаемый диапазон | От +10 до -60 дБм (шаг 1 дБ) |
| Точность | В пределах ±0,8 дБ ±1 точка (центральная частота 100 МГц, ширина полосы пропускания приемника 3 МГц, ширина полосы видеосигнала 1 МГц, коэффициент ослабления 0 дБ, 23±5°C) |
| Единицы измерения | дБм, дБВ, дБмВ, дБмкВ, дБмкВ/м, дБмкА/м (дБмкВ/м и дБмкА/м используются при измерительных функциях) |
| Усредненный уровень шума | -117 дБм (типовое значение, центральная частота 1 ГГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц) |
| Частотная характеристика (АЧХ) |
В пределах ±2,0 дБ ±1 точка (от 50 кГц до 100 МГц) В пределах ±1,0 дБ ±1 точка (от 100 МГц до 8,5 ГГц) |
| Входной импеданс | 50 Ом |
| Входной коэффициент стоячей волны по напряжению (КСВН) | Менее 2,0 |
| Входной аттенюатор | |
| Рабочий диапазон | От 0 до 25 дБ (шаг 1 дБ), связан с опорным уровнем |
| Коммутационная ошибка | В пределах ±0,6 дБ |
| Коммутационная ошибка в ширине полосы пропускания приемника | В пределах ±0,6 дБ |
| Количество точек дисплея | 200 точек |
| Шкала дисплея | |
| Масштаб | 10 дБ/сегмент, 2 дБ/сегмент |
| Точность |
В пределах ±0,2 дБ/2 дБ ±1 точка В пределах ±0,8 дБ/10 дБ ±1 точка В пределах ±1,6 дБ/70 дБ ±1 точка |
| Пиковый уровень, выдерживаемый входным усилителем | +23 дБм (средняя мощность при CW модуляции), 25 В постоянного тока |
| Входной разъем | SMA (J) |
| Параметры развертки | |
| Время развертки | |
| Устанавливаемый диапазон | От 10 мс до 30 с (шаг 1-3, частотный диапазон от 0 до 2 ГГц) и автоматический От 30 мс до 30 с (шаг 1-3, полный частотный диапазон) и автоматический |
| Точность |
В пределах ±0,1% ±1 точка (частотный диапазон от 0 до 5 ГГц) В пределах ±2,5% ±1 точка (полный частотный диапазон) |
| Ждущий режим | Автоматический (нулевой частотный диапазон) |
| Режим детектирования | Положительный пик, отрицательный пик, выборка (при времени развертки 10 мс или 30 мс возможна установка только режима выборки) |
| Функции | |
| Метка | Режим NORM (нормальный): отображается частота (максимум 7 разрядов) и уровень (максимум 4 разряда) в точке метки Режим DELTA (дельта): отображает разность частот и уровней между двумя метками |
| Поиск пикового значения | Режим NORM (нормальный): поиск пикового значения в пределах 10 сегментов. Возможен поиск следующего пикового значения NEXT (10 максимум) Режим ZONE (внутризоновый): поиск пикового значения в пределах зоны, заданной серединой и шириной. Метка движется к точке пикового значения при каждой развертке. |
| Вычислительная | MAX HOLD (удержание максимального значения), MIN HOLD (удержание минимального значения), AVERAGE (вычисление среднего значения), и OVER WRITE (наложение значений) * MAX HOLD / MIN HOLD: от 2 до 1024 раз, AVERAGE (вычисление среднего значения): от 2 до 256 раз. |
| Измерительная | Измерения мощности канала, мощности соседнего канала, ширины занимаемой полосы, напряженности электрического поля (требуется антенна, поставляемая отдельно), и напряженности магнитного поля (требуется щуп для измерения напряженности магнитного поля, поставляемый отдельно) |
| Автоматическая настройка | При нажатии кнопки AUTO TUNE (автоматическая настройка), спектр максимального уровня в пределах ширины полосы до 8,5 ГГц устанавливается посередине, а опорный уровень, ширина полосы приемника, ширина полосы видеосигнала и время развертки, подстраиваются до оптимальных значений. |
| Сохранение/загрузка | |
| Сохранение | Сохраняется 100 изображений и 100 установок |
| Загрузка | Загружается 1 изображение и 1 установка |
| Общие параметры | |
| Передача данных | |
| Интерфейс | RS-232C |
| Скорость передачи данных | От 2400 до 38400 bps (бит в секунду) |
| Распечатка данных на бумажный носитель | Возможность прямой распечатки на принтере (поставляется отдельно) |
| Дисплей | |
| Дисплей | ЖК-дисплей |
| Подсветка | Подсветка CFL (компактная люминесцентная лампа) |
| Разрешение дисплея | 320 (по горизонтали) х 240 (по вертикали) точек |
| Источник питания | |
| Батарея | Батарея Ni-MH (поставляется отдельно) |
| Внешний источник постоянного тока | Разъем DC jack, +4,75 ~ +5,25 вольт постоянного тока / 4 ампера |
| Другие параметры | |
| Рабочая температура | От 0 до 50 °C (гарантированы параметры при 23 ±10 °C, без мягкого футляра для переноски) |
| Рабочая влажность | Менее 40 °C / 80% относительной влажности (гарантировано при менее 33 °C / 70% относительной влажности, без мягкого футляра для переноски) |
