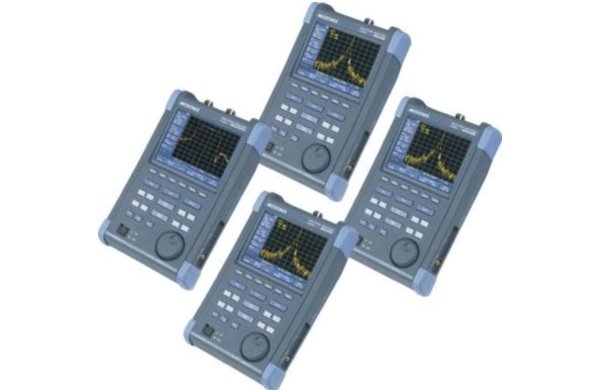

Анализатор спектра Micronix MSA438/ 438E

Артикул: 1-345732

Анализатор спектра Micronix MSA438/ 438E идеально подходит для ВУЗов, операторов транкинговой и оперативно-диспетчерской связи, операторов кабельного ТВ, операторов беспроводного доступа и организаций, осуществляющих ремонт и обслуживание радиостанции и АФУ. Полоса разрешения до 3 МГц. Отображаемый средний уровень шума -127 дБм. Цветной дисплей. Входной разъём N(J), интерфейс USB. Измерение ширины занимаемой полосы, мощности каналов  и соседних каналов. Исследование электромагнитных полей (помех), измерение напряженности электрического и магнитного полей (в зависимости от модели).


MSA438 (MSA438E) – это усовершенствованная модель MSA338 (MSA338E), обладающая расширенными функциональными возможностями с учетом современных требований



  •  Компактность и малый вес 1,8 кг
  •  Диапазон измерений от 50 кГц до 3,3 ГГц
  •  Большой (14,5 см) цветной TFT дисплей
  •  Память - съемный USB накопитель
  •  4 часа непрерывной работы от батарей
  •  USB интерфейс для ПД (до 12 Мбит/с)
  •  Точные измерения частотных характеристик с использованием ФАПЧ синтезатора
  •  Усредненный уровень шума - 127 дБм
  •  Динамический диапазон 100 дБ
  •  Качество работы, сравнимое с качеством полноразмерных настольных приборов
  •  Простота и удобство в работе благодаря автоматическому режиму
  •  Широкие функциональные возможности
  •  Копирование (распечатка) экранных изображений на USB принтере (опция).



Технические характеристики




 Частотные характеристики
Частотный диапазон 50 кГц – 3,3 ГГц (для MSA 438/438TG/438E)
Центральная частота
Разрешающая способность 20 кГц Есть возможность работы от углового кодера, цифровых кнопок и функциональных кнопок
Точность

В пределах ±(30+20T) кГц ±1точка T: время развертки (сек) Диапазон частот: от 200 кГц до 10 МГц, ширина полосы пропускания приемника: 3 кГц, 23±5°C)

В пределах ±(60+300T) кГц±1точка T: время развертки (сек) Диапазон частот: от 20 МГц до 3,3 ГГц , ширина полосы пропускания приемника: 100 кГц

Погрешность ширины полосы пропускания приемника

В пределах ±4% ширины полосы пропускания приемника (ширина полосы пропускания приемника: 3 кГц, 10 кГц, 30 кГц)

В пределах ±20% ширины полосы пропускания приемника (ширина полосы пропускания приемника: 100 кГц, 300 кГц) В пределах ±10% ширины полосы пропускания приемника (ширина полосы пропускания приемника: 1 МГц, 3МГц)

Ширина полосы пропускания MSA 438/438TG/438E
Устанавливаемый диапазон 0 Гц (нулевая ширина полосы пропускания), от 200 кГц до 2  ГГц (шаги 1-2-5) и 3,3 ГГц  полная ширина полосы пропускания
Точность

В пределах ±3% ±20T ±1точка (ширина полосы пропускания от 200 кГц до 10 МГц, 23±5°C)

В пределах ±3% ±200T ±1точка (ширина полосы пропускания от 20 МГц до 8,5 ГГц, 23±5°C) T: время развертки (сек)

Разрешение дисплея

501 точка,   LCD дисплей (ЖК)

1001 точка (только при измерении и передаче данных по USB2.0 на внешний монитор)

Количество точек дисплея 251 точка, 1001 точка (только при измерении и передаче данных по RS-232C) (прибор отображает данные в 251 горизонтальную точку, но имеет внутреннюю возможность захвата и отображения изображений в 1001 точку)
Ширина полосы разрешающей способности 3 дБ во всей ширине полосы
Диапазон установок MSA438/458/438TG   -    От 3 кГц до 3 МГц (шаг 1-3) и AUTO (автоматический) MSA438E   - 3; 9; 30; 120 кГц (6дБ); 300 кГц;     1; 3 МГЦ, AUTO
Точность  В пределах ±20%
Избирательность 1:12 (типовое значение 3 дБ : 60 дБ)
Ширина полосы видеосигнала От 100 Гц до 1 МГц (шаг 1-3) и AUTO (автоматический)
Фазовый шум SSB модуляции -90 дБн/Гц (типовое значение, смещение частоты 100 кГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц, время развертки 0,3 сек.)
Избирательность по побочному каналу Не хуже -60 дБн
Уровень гармоник Не хуже -40 дБн в диапазоне от 100 МГц до 3,3 ГГц
Амплитудные параметры
Опорный уровень
Устанавливаемый диапазон От +10 до -60 дБм (шаг 1 дБ)
Точность В пределах ±0,8 дБ ±1 точка (центральная частота 100 МГц, ширина полосы пропускания приемника 3 МГц, ширина полосы видеосигнала 1 МГц, коэффициент ослабления 0 дБ, 23±5°C)
Единицы измерения дБм, дБВ, дБмВ, дБмкВ, дБмкВ/м, дБмкА/м (дБмкВ/м и дБмкА/м используются при измерительных функциях)
Усредненный уровень шума -127 дБм (типовое значение, центральная частота 1 ГГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц)
Частотная характеристика (АЧХ)

В пределах ±2,0 дБ ±1 точка (от 50 кГц до 100 МГц)

В пределах ±1,0 дБ ±1 точка (от 100 МГц до 3,3 ГГц)

Входной импеданс 50 Ом
Входной коэффициент стоячей волны по напряжению (КСВН) Менее 2,0
Входной аттенюатор
Рабочий диапазон От 0 до 25 дБ (шаг 1 дБ), связан с опорным уровнем
Коммутационная ошибка В пределах ±0,6 дБ   100 МГц
Коммутационная ошибка в ширине полосы пропускания приемника В пределах ±0,6 дБ
Количество точек дисплея 381 точек / 10 сегм.
Шкала дисплея
Масштаб 2 дБ/сегмент, 5 дБ/сегмент, 10 дБ/сегмент
Точность

В пределах ±0,2 дБ/2 дБ ±1 точка.

В пределах ±0,4 дБ/5 дБ ±1 точка. В пределах ±0,8 дБ/10 дБ ±1 точка. В пределах ±1,8 дБ/90 дБ ±1 точка.

Пиковый уровень, выдерживаемый входным усилителем +27 дБм (средняя мощность при CW модуляции), 25 В постоянного тока
Входной разъем SMA (J)
 Параметры развертки
Время развертки
Устанавливаемый диапазон От 10 мс до 30 с (шаг 1-3, частотный диапазон от 0 до 2 ГГц) и автоматический  От 30 мс до 30 с (шаг 1-3, полный частотный диапазон) и автоматический
Точность

В пределах ±0,1% ±1 точка (частотный диапазон от 0 до 5 ГГц)

В пределах ±2,5% ±1 точка (полный частотный диапазон)

Ждущий режим

Источник синхронизации

Диапазон напряжения

Диапазон частот

Связь по входу

Уровень переключения

Автоматический (нулевой частотный диапазон)

Внешний/внутренний

1-10 В (амплитуда)

Пост. – 5 ГГц

Развязка по пост току

0,56 В (фиксированный)

Режим детектирования Положительный пик, отрицательный пик, выборка (при времени развертки 10 мс или 30 мс возможна установка только режима выборки)
 Функции
Метка

Режим NORM (нормальный): отображается частота (максимум 8 разрядов) и уровень (максимум 4 разряда) в точке метки

Режим DELTA (дельта): отображает разность частот и уровней между двумя метками

Поиск пикового значения

Режим NORM (нормальный): поиск пикового значения в пределах 10 сегментов. Возможен поиск следующего пикового значения NEXT (10 максимум)

Режим ZONE (внутризоновый): поиск пикового значения в пределах зоны, заданной серединой и шириной. Метка движется к точке пикового значения при каждой развертке.

Вычислительная MAX HOLD (удержание максимального значения), MIN HOLD (удержание минимального значения), AVERAGE (вычисление среднего значения), и OVER WRITE (наложение значений) * MAX HOLD / MIN HOLD: от 2 до 1024 раз, AVERAGE (вычисление среднего значения): от 2 до 256 раз.
Измерительная Измерения мощности канала, мощности соседнего канала, ширины занимаемой полосы, напряженности электрического поля (требуется антенна, поставляемая отдельно), и напряженности магнитного поля (требуется щуп для измерения напряженности магнитного поля, поставляемый отдельно), частотомер
Автоматическая настройка При нажатии кнопки AUTO TUNE (автоматическая настройка), спектр максимального уровня в пределах ширины полосы до 3,3 ГГц
устанавливается посередине, а опорный уровень, ширина полосы приемника, ширина полосы видеосигнала и время развертки, подстраиваются до оптимальных значений.
Сохранение/загрузка
Сохранение Сохраняется 200 изображений и 200 установок
Загрузка   Загружается 1 изображение и 1 установка



ЭМИ измерения

Режим детектирования

Ширина полосы разрешения



Константы времени для QP







Только для MSA438E

Пиковый (PK), квазипиковый (QP), усредненный (AV)

3кГц, 9 кГц (6дБ), 30 кГц, 120 кГц (6дБ), 300 кГц, 1MГц, 3MГц *3дБ за исключение 9кГц и 120 кГц

  Полоса приемника    9 кГц Полоса приемника  120 кГц
Нарастание    1 мс    1 мс
Спад  160 мс  550 мс









 Общие параметры
Передача данных
Интерфейс USB-2.0
Скорость передачи данных   12 Мбит в секунду

Распечатка данных на бумажный носитель

Память

Возможность прямой распечатки на USB принтере (поставляется отдельно), выход А,

USB A для записи спектров и установочных параметров.

Дисплей
Дисплей Цветной ЖК-дисплей,   14,5 см
Подсветка Подсветка LED (светодиодный)
Разрешение дисплея 640 (по горизонтали)х480 (по вертикали) точек
Источники питания Внешний Адаптер (МА400), внутренний – литий-ионная батарея (МВ400)
Батарея Батарея Li-ion (поставляется отдельно), 7,4 В пост. / 5000 мАч

Функция зарядки



Адаптер постоянного тока

Индикация

При выключенном приборе батарея заряжается.

Отображается 4 состояния зарядки (двухцветный светодиод, красный/зеленый)

Вх. ~100-240 В;     Вых. 9 вольт постоянного тока / 2,6 ампера

5 уровней остаточной зарядки батареи

 Другие параметры
Рабочая температура От 0 до 50 °C (гарантированы параметры при 23 ±10 °C, без мягкого футляра для переноски)
Рабочая влажность Менее 40 °C / 80% относительной влажности (гарантировано при менее 33 °C / 70% относительной влажности, без мягкого футляра для переноски)
Температура хранения От -20 до 60 °C, менее 60 °C / 70% относительной влажности
Размеры 162(ш)х71(в)х265(д) мм (без выпирающих элементов и подставки)
Вес Около 1,8 кг (с батареей питания)




Сравнительные характеристики серий MSA300 и MSA400




Параметр / Модель MSA300 MSA400
LCD (ЖК) монитор монохром, размер 12 см цветной, размер 14,5 см
320 x 240 точек 640 x 480 точек
Батарея 2.5 часа работы, Ni-MH 4 часа работы, Li-ion
Остаток зарядки батареи Не отображается Отображается 5 уровней
Индикатор зарядки Нет Двухцветный светодиод
Интерфейс подключения RS-232C USB (выход В)
Внешняя память Нет USB (выход А)
Динамический диапазон дисплея 80дБ / 8сегм. 100дБ / 10 сегм.
Размер изображения на каждый спектр 251 x 201 точек 501 x 381 точек
Масштаб дисплея 2, 10 дБ/сегм. 2, 5, 10 дБ/сегм.
Средний уровень шума -117 дБм -127 дБм
Разрешение по частоте 100 кГц 20 кГц
Внешний запуск («синхро») Нет Да
Входной ВЧ разъем SMA(J) N(J)
Число сохраняемых записей 100 200
Формат сохраняемых записей Внутренний BMP и CSV
Метки и названия файлов Нет 16 знаков @ метка
Ударопрочное покрытие Нет Да
Замена батареи С помощью отвертки Вручную
