Анализатор спектра реального времени с трекинг-генератором Rigol RSA3045-TG

Артикул: 1-370780

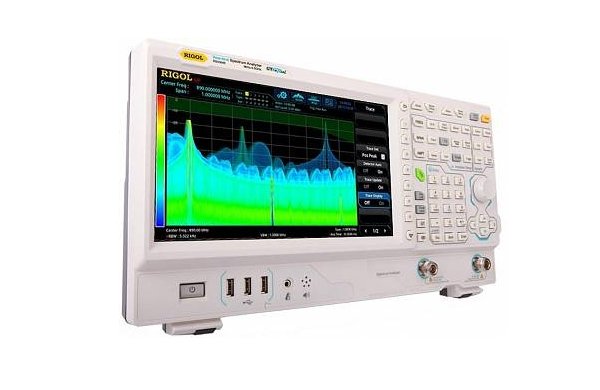

Анализатор спектра Rigol RSA3045-TG использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор спектра Rigol RSA3045-TG позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol RSA3045-TG для измерения S-параметров.

Анализатор спектра Rigol RSA3045-TG использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор спектра Rigol RSA3045-TG позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol RSA3045-TG для измерения S-параметров.



В новую серию вошли четыре модели с максимальной частотой 3,0 ГГц (RSA3030 и RSA3030-TG) и 4,5 ГГц (RSA3045 и RSA3045-TG). Аналогично анализаторам спектра серии RSA5000 в новой серии используется инновационная технология UltraReal, что позволяет в режиме реального времени гарантированно захватывать сигналы с минимальной длительностью 9,3 мкс (7,45 мкс опционально) в полосе обзора до 10 МГц (опция 40 МГц).

Обе серии анализаторов спектра Rigol RSA5000 и RSA3000 могут работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA).

Применяемая в RSA5000 и RSA3000 инновационная технология UltraReal позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала

  • Полоса анализа: штатно 10 МГц; опционально 25 МГц (RSA3000-B25) и 40 МГц (RSA3000-B40 )

  • Гарантированный захват сигналов 100% POI длительностью 9,3 мкс (штатно); 7,82 мкс (RSA3000-B25) или 7,45 мкс (RSA3000-B40 )

  • Скорость обработки до 146484 преобразований в секунду



Запуск по частотной маске (FMT)

Позволяет быстро захватывать и отображать кратковременные и спорадичные события

Различные, в т.ч. комбинированные режимы отображения

Для наибольшего удобства для анализа и обработки полученной информации новые анализаторы спектра имеют семь режимов визуализации в режиме реального времени.



Кроме отображения спектра в режиме свипирующего анализатора, новые анализаторы могут визуализировать сигнал, как в однооконном представлении, так и отображать два окна с разными видами на одном дисплее одновременно.

Density (Спектральная плотность)

Spectrogram (Спектрограмма)

Power versus Time PvT (Распределение мощности во времени)

PVT& Normal

PVT& Spectrogram

Density& Spectrogram

Новые анализаторы спектра реального времени Rigol RSA3000 и RSA5000 серии обеспечивают гибкий пользовательский интерфейс управления благодаря наличию 10,1" сенсорного мультитач дисплея с разрешением 1024 х 600 пикселей

Фактически RSA3000 представляет собой экономную версию более "продвинутых" анализаторов спектра серии RSA5000.



Параметр / СерияRSA3000RSA5000
Диапазон частот 9 кГц…3,0 ГГц (RSA3030, RSA3030-TG
9 кГц…4,5 ГГц (RSA3045, RSA3045-TG)
9 кГц…3,2 ГГц (RSA5032, RSA5032-TG
9 кГц…6,5 ГГц (RSA5065, RSA5065-TG)
Погрешность опорного генератора 1 ppm (опция: 0,1 ppm)
Режим свипирующего анализатора GPSA
Фазовый шум (отстройка 10 кГц) -102 дБн/Гц -108 дБн /Гц
Полоса RBW 10 Гц…3 МГц
1 Гц…10 МГц (опция)
1 Гц…10 МГц
Полоса видео 1 Гц…10 МГц 1 Гц…10 МГц
ЭМИ фильтры опция: 200 Гц, 9 кГц, 120 кГц, 1 МГц штатно: 200 Гц, 9 кГц, 120 кГц, 1 МГц
DANL без п/у: -141 дБм
с п/у (опция): -161 дБм
без п/у: -145 дБм
с п/у (опция): -165 дБм
Частотный отклик 0,5 дБ 0,3 дБ
Трекинг-генератор для моделей с индексом "-TG". Диапазон частот: 100 кГц…макс.полоса анализатора
Режим анализатора реального времени RTSA
Полоса анализа в реальном времени штатно: 10 МГц
опция: 25 МГц, 40 МГц
штатно: 25 МГц
опция: 40 МГц
Мин. длительность гарантир. захвата штатно 9,3 мкс
опция 7,82 мкс; 7,45 мкс
7,45 мкс
Скорость БПФ 146484 FFT/сек
Визуализация 7 режимов: Normal (Обычный спектр), Density (Спектральная плотность), Spectrogram (Спектрограмма), Power versus Time PvT (Распределение мощности во времени), PVT& Normal, PVT& Spectrogram, Density& Spectrogram
Общие характеристики
Интерфейсы USB-host (4 шт), USB-device, LAN, HDMI
Дисплей 10,1 ", емкостной мультитач, 1024х600
Габаритные размеры 410х224х135 мм



Стандартная комлектация

  • Анализатор спектра
  • Кабель питания
  • Руководство по эксплуатации

Дополнительная комплектация

  • опция предусилителя RSA3000-PA
  • опция повышенной стабильности опорного генератора OCXO-C08
  • опция расширенной полосы RBW RSA3000-RBW
  • опция расширенных измерений RSA3000-AMK
  • опция расширенной полосы анализа в реальном времени 25 МГц RSA3000-B25
  • опция расширенной полосы анализа в реальном времени 40 МГц RSA3000-B40
  • опция ЭМИ измерений RSA3000-EMC
  • комплект аксессуаров DSA Utility Kit
  • комплект аксессуаров RF Attenuator Kit
  • комплект адаптеров RF Adaptor Kit
  • комплект адаптеров RF CATV Kit
  • аттенюатор ATT03301H
  • ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
  • ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
  • зонд ближнего поля NFP-3
  • мост для измерения КСВН VB1032
  • мост для измерения КСВН VB1080
  • комплект для монтажа в стойку RM6041
  • программное обеспечение Ultra Spectrum
  • программное обеспечение S1210 EMI Pre-compliance Software
