Частотный диапазон: 9 кГц - 3 ГГц
Разрешение полосы пропускания (-3дБ): От 10 Гц до 1 МГц в последовательности 1-3-10
Уровень фазовых шумов: -80 дБн/Гц при отстройке 10 кГц

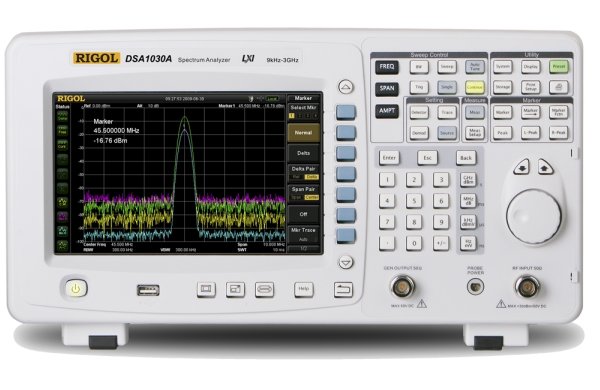

Анализатор спектра Rigol DSA1030A + TG обеспечивает измерения целого ряда параметров каналов систем связи, позволяя точно оценивать характеристики традиционной беспроводной телефонии и других систем связи с разделением каналов, а также их компонентов
Основные технические характеристики DSA1030A + TG Rigol
| Характеристики | |
| Диапазон частот | 9 кГц - 3 ГГц |
| Стабильность частоты опорного генератора | 3 ppm/год |
| Разрешение по частоте | 1 Гц |
| Полоса обзора анализатора спектра | 0 Гц, 100 Гц - 3 ГГц |
| Уровень фазовых шумов | -88 дБн/Гц при отстройке 10 кГц |
| Фильтры RBW (-3дБ) | 10 Гц - 1 МГц с шагом 1-3-10 |
| Видеофильтры (-3дБ) | 1 Гц - 3 МГц с шагом 1-3-10 |
| Анализатор спектра оснащен встроенными предусилителем и демодулятором | |
| Следящий генератор (опция) | + |
| Маркерные измерения | + |
| Мин. уровень собственных шумов анализатора спектра (DANL) | 148 дБм в полосе пропускания 10 Гц |
| Рабочий диапазон по амплитуде | DANL - +30 дБм |
| Установка опорного уровня | -100 дБм - +30 дБм, с шагом 1 дБм |
| Количество сохраняемых спектрограмм | 3 + математика |
| Режимы детектирования | Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average |
| Время развертки | 10 мс - 3000 с (100 Гц - 3 ГГц), 20 мкс - 3000 с (нулевая полоса) |
| Режимы запуска | свободный, видео, внешний |
| Сохранение данных | на внешний USB-накопитель и внутреннюю флэш-память (2ГГб) |
| Интерфейсы | USB-device, USB-host, LAN, LXI-C, VGA, GPIB (опция) |
| Встроенная литиевая батарея | + (обеспечивает до 3-х часов беспрерывной работы) |
| Дисплей | цветной TFT LCD, 8.5 (21.5 см), 800х480, 65 536 цветов |
| Габариты | 399x223x159 (мм) |
| Вес | 6.2 кг (7.4 кг с элементом питания) |
