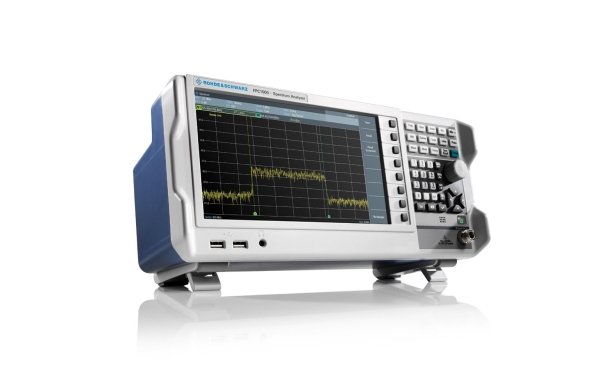

Анализатор спектра FPC1000 обеспечивает достойные ВЧ-характеристики и предлагает пользователю перспективный, программно-обновляемый набор функций. В анализаторе спектра R&S FPC1000 сочетаются чрезвычайно низкий уровень собственных шумов и высокий уровень максимальной входной мощности, что обеспечивает наилучший динамический диапазон в данном классе приборов. Возможность установки полосы разрешения до 1 Гц позволяет различать более мелкие детали спектра, чем в любом другом анализаторе спектра аналогичного класса.
Анализатором спектра R&S® FPC1000 можно дистанционно управлять с помощью интеллектуального ПО для ОС Windows, iOS и Android, что в сочетании с возможностью программного обновления делают анализатор спектра FPC1000 идеальным инструментом для учебных лабораторий, исследовательских центров, а также производственных и сервисных предприятий.
Технические характеристики
| Характеристики | Параметры | Значения | |
|---|---|---|---|
| ЧАСТОТА | Частотный диапазон | 5 кГц…1 ГГц 5 кГц…2 ГГц с опцией R&S® FPC-B2 5 кГц…3 ГГц с опцией R&S® FPC-B3 |
|
| Разрешение | 1 Гц | ||
| Температурная стабильность источника опорной частоты | ± 1х10-6 (0 °C ... +30 °C) ± 3х10-6 (30 °C ... 50 °C) |
||
| Изменение погрешности источника опорной частоты | ± 1х10-6/год | ||
| Маркер | Разрешение | 0,1 Гц | |
| Погрешность | ± (частота маркера × погрешность опорной частоты + + 10% × полоса пропускания + 1/2 (полоса обзора/количество точек развертки-1)) + 1 Гц) | ||
| Количество точек развертки | 1183 | ||
| Шаг | полоса обзора / 1182 | ||
| Счетчик частоты | Разрешение | 0,1 Гц | |
| Погрешность | ± (частота × погрешность опорной частоты + 1/2 младшего разряда) | ||
| Полоса обзора | Нулевая, 100 Гц…1 ГГц Нулевая, 100 Гц…2 ГГц с опцией R&S® FPC-B2 Нулевая, 100 Гц…3 ГГц с опцией R&S® FPC-B3 |
||
| Погрешность полосы обзора | ± 1% | ||
| Плотность фазовых шумов (f = 500 МГц) |
30 кГц | <–88 дБн (1 Гц), тип. –92 дБн (1 Гц) | |
| 100 кГц | <–98 дБн (1 Гц), тип. –103 дБн (1 Гц) | ||
| 1 МГц | <–120 дБн (1 Гц), тип. –125 дБн (1 Гц) | ||
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания ПЧ (-3 дБ ) | 1 Гц… 3 МГц, с шагом 1-3 | |
| Полоса пропускания ПЧ (-6 дБ ) - опция R&S® FPC-K43 | 200 Гц, 9 кГц, 120 кГц, 1 МГц | ||
| Избирательность фильтров по уровням (60 дБ / 3 дБ) | < 5:1 | ||
| Погрешность установки полосы пропускания ПЧ | <5% (1 Гц ≤ RBW ≤ 300 кГц) <10% (300 Гц ≤ RBW ≤ 1 МГц) |
||
| Полоса пропускания видео (-3 дБ) | 1 Гц … 3 МГц, с шагом 1-3 | ||
| АМПЛИТУДА | Диапазон измерения уровня | Уровень собственных шумов … +30 дБм | |
| Максимальный уровень на входе | 50 В (постоянное напряжение) +33 дБм (2 Вт) мощность CW RF Power +36 дБм (4 Вт) макс. опасный уровень (меньше 3 с) 150 В (импульс) |
||
| Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц, усреднение ≥50, детектор выборка, нормализован к 1Гц |
без предусилителя | ||
| 1 МГц...10 МГц | < –127 дБм, –135 дБм (тип.) | ||
| 10 МГц...2 ГГц | < –142 дБм, –150 дБм (тип.) | ||
| 2 ГГц...3 ГГц | < –138 дБм, –147 дБм (тип.) | ||
| с предусилителем (опция R&S® FPC-B22) | |||
| 1 МГц...10 МГц | < –147 дБм, –157 дБм (тип.) | ||
| 10 МГц...2 ГГц | < –158 дБм, –165 дБм (тип.) | ||
| 2 ГГц...3 ГГц | < –155 дБм, –163 дБм (тип.) | ||
| Частотный отклик | 100 кГц….100 МГц | < 1,5 дБ | |
| 100 МГц….3,0 ГГц | < 1,0 дБ | ||
| Абсолютная амплитудная погрешность (10 МГц...3 ГГц , предусилитель выключен, ослабление 10 дБ, входной сигнал -20 дБм, сигнал/шум >16 дБ) |
± 1,3 дБ (норм.) ± 0,3 дБ (тип, 100 МГц) |
||
| Установка опорного уровня | Диапазон: -100 дБм…+20 дБм с шагом 1 дБ |
||
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры | |||
| Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 °C to 30 °C) <0,8 дБ |
|||
| Гармонические искажения 2-го порядка (центральная частота 20 МГц...1,5 ГГц, предусилит. выкл, вх. уровень =-20 дБ) |
< -40 дБ (норм.) | ||
| Интермодуляционные искажения 3-го порядка (центральная частота ≥300 МГц, предусилит. выкл, вх. уровень =-20 дБ) |
< -48 дБ (норм.) | ||
| Комбинационные искажения | < -60 дБн | ||
| Собственные комбинационные помехи (вх. терминатор 50 Ом, RBW ≤ 30 кГц, частота ≥ 3 МГц, аттенюатор = 0 дБ) |
< -90 дБм, типично | ||
| Аттенюатор | 0...40 дБ с шагом 5 дБ | ||
| Логарифмическая шкала | 1 / 2 / 5 / 10 / 20 / 50 / 100 дБ, 10 диапазонов | ||
| Линейная шкала | 0 до 100%, 10 диапазонов | ||
| Количество точек | 601 | ||
| Количество графиков | 2 | ||
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, автомат.пиковый, среднеквадратический квазипиковый (R&S® FPC-K43) |
||
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | ||
| Установка опорного уровня | -130 дБм...+30 дБм | ||
| Единицы измерения | дБм, дБмВ, дБмкВ, В, Вт | ||
| РАЗВЕРТКА | Диапазон | 100 мкс… 100 с (нулевой обзор) 10 мс …1000 с (100 Гц ≤ полоса обзора ≤ 600 МГц) 10 мс × полоса обзора / 600 MГц...1000 с (полоса обзора > 600 МГц) |
|
| Погрешность | 1% (нулевой обзор) 3% (полоса обзора ≥10 Гц) |
||
| ВХОД | ВЧ вход | Соединитель N-типа (female) ; 50 Ом; | |
| Другие входы / выходы | Выход AF Импеданс 32 Ом Разъем типа 3,5 мм мини Jack Тип модуляции: АМ и ЧМ Напряжение: 0...100 мВскз |
||
| Опорный генератор 10 MГц/ внешний запуск Соединитель типа BNC (female) Импеданс: 50 Ом Частота опорного генератора 10 МГц; уровень 0 дБм Уровень внешнего запуска: 3 В |
|||
| ЗАПУСК | Источник запуска | свободный, видео, внешний | |
| Внешний запуск | 3 В уровень 0,7 В (переход верхний на нижний) 2,4 В (переход нижний на верхний) |
||
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический цветной TFT ЖК, разрешение: 1366 * 768, размер 10,1" | |
| Память | Внешняя | USB 1.1 или 2.0 (≤4 Гб) 5000 измерений и графиков |
|
| Внутренняя | 256 измерений и графиков | ||
| Удаленное управление | USB 2.0 тип А USB 2.0 тип B LAN интерфейс 10/100 Base-T, RJ-45 |
||
| Напряжение питания | Входное напряжение: AC 100 В… 240 В / 50 Гц…60 Гц | ||
| Потребляемая мощность | 14 Вт | ||
| Габаритные размеры | 396 × 178 × 147 мм (без ножек) 396 × 185 × 156 мм (с ножками) |
||
| Масса | 3 кг | ||
| Рабочая температура | 10 °C …40 °C | ||
ПО для iOS/Android/ПК
Анализатор R&S® FPC1000 может подключаться к таким платформам дистанционного управления, как R&S® InstrumentView и R&S® MobileView, через любой из интерфейсов – USB, Ethernet или Wi-Fi.
R&S® InstrumentView (ПО для ПК) и R&S® MobileView (приложение для iOS/Android) представляют собой мощные многофункциональные приложения для дистанционного управления, поставляемые в комплекте с прибором R&S® FPC1000
| Функции | R&S® InstrumentView | R&S® MobileView |
|---|---|---|
| Простой и быстрый обмен снимками экрана и конфигурациями настроек между прибором и ПК | • | - |
| Дистанционное управление прибором из любого сетевого месторасположения | • | • |
| Простое создание протоколов испытаний в формате PDF, HTML или RTF | • | - |
| Простая обработка результатов измерений | • | - |
| Редактирование результатов измерений посредством отображения, скрытия, смещения маркеров или предельных линий и т.д. | • | - |
| Совместимость с ПК (ОС MS Windows) | • | - |
| Совместимость с ОС iOS / Android | - | • |
| Поставка в комплекте с прибором R&S® FPC1000 без дополнительной оплаты | • | • |
Опция анализа модуляций R&S® FPC-K7
| Характеристики | Параметры | Значения | |
|---|---|---|---|
| Измерение аналоговых модуляций | |||
| Общие параметры | Центральная частота | 10 МГц… 3 ГГц | |
| Полоса демодуляции | 2 МГц, 1 МГц, 500 кГц, 300 кГц, 200 кГц, 100 кГц, 50 кГц, 30 кГц, 20 кГц, 10 кГц | ||
| Погрешность полосы | <±5% | ||
| Отображение | АМ | мощность несущей, смещение несущей частоты, глубина модуляции, частота модуляции, THD, SINAD | |
| ЧМ | мощность несущей, смещение несущей частоты, девиация, частота модуляции, THD, SINAD | ||
| Частота модуляции (AF) | Диапазон | АМ | 20 Гц...100 кГц |
| ЧМ | 20 Гц...200 кГц | ||
| Разрешение | 1 Гц | ||
| Погрешность | 1 кГц ≤ AF ≤ 200 кГц | ± 1% изм. значения | |
| 20 Гц ≤ AF < 1 кГц | ± 1 Гц | ||
| Фильтры | НЧ | аудио децимация байпасный, 1/10, 1/30, 1/100 |
|
| коррекция предискажений | демодуляция ЧМ и демодуляция с полосой 200 кГц и 300 кГц выкл, 50 мкс, 75 мкс |
||
| Демодуляция АМ | Диапазон | глубина модуляции | 5 %...95 % |
| Погрешность | ±4% | ||
| Демодуляция ЧМ | Диапазон | девиация частоты | 10 кГц...400 кГц, макс. 0,4 * полоса демодуляции |
| Погрешность | ±(0,04 × (AF + девиация)) | ||
| Мощность несущей | Погрешность | добав. 0,2 дБ (см. измерение уровня) | |
| Разрешение отображения | 0,1 дБ | ||
| Искажения | Диапазон | THD | –50 дБ ... 0 дБ |
| SINAD, AM | 0 дБ ... 50 дБ | ||
| SINAD, ЧМ | 0 дБ ... 40 дБ | ||
| Разрешение отображения | 0,1 дБ | ||
| Погрешность | 1 дБ | ||
| Диапазон частот AF | 20 Гц...100 кГц | ||
| Измерение цифровых модуляций | |||
| Общие параметры | Центральная частота | 10 МГц… 4 ГГц | |
| Полоса демодуляции | 400 Гц ... 2 МГц | ||
| Отображение | АМн (цифровая форма) | мощность несущей, ошибка несущей частоты, глубина модуляции и индекс, ошибка модуляции | |
| АМн (диаграмма) | глазковая диаграмма, символы, глубина модуляции, ошибка модуляции | ||
| ЧМн (цифровая форма) | мощность несущей, ошибка несущей частоты, девиация, ошибка модуляции, ошибка магнитуды | ||
| ЧМн (диаграмма) | глазковая диаграмма, символы, девиация, ошибка модуляции, | ||
| Параметры демодуляции | Фильтры | Модуляция и демодуляция | root raised cosine (RRC) |
| raised cosine (RC) | |||
| Гаусса (GAUSS) | |||
| без фильтра | |||
| внутренняя адаптация к параметрам сигнала | |||
| Точки / символы | 4, 8, 16 внутренняя адаптация к параметрам сигнала |
||
| Длина фильтра | внутренняя адаптация к параметрам сигнала | ||
| Длина демодуляции | 20 символов ... 1000 символов (4 точки на символ) | ||
| Демодуляция АМн | Диапазон измерения | глубина модуляции | 5 %...95 % |
| символы | 1 кГц...100 кГц | ||
| Погрешность | глубина модуляции | ±4% | |
| Разрешение отображения | 0,1 % | ||
| Демодуляция ЧМн | Диапазон измерения | девиация частоты | 1 кГц...400 кГц |
| символы | 1 кГц...100 кГц | ||
| Погрешность | ±4% | ||
| Разрешение отображения | 0,1 % | ||
| Мощность несущей | Диапазон | –30 дБм ... +20 дБм | |
| Погрешность | добав. 0,2 дБ (см. измерение уровня) | ||
| Разрешение отображения | 0,1 дБ | ||
Опция режима приемника R&S® FPC-K43
| Характеристики | Параметры | Значения | |
|---|---|---|---|
| Общие параметры | Диапазон | полный диапазон | |
| Режимы | фиксированная частота, сканирование частоты, сканирование каналов | ||
| Сканирование частоты | Шаг | 100 Гц...макс. частота | |
| Макс. количество шагов | 10000 | ||
| Сканирование каналов | Размер | задается пользователем | |
| Макс. количество каналов | 10000 | ||
| Полоса пропускания | Диапазон | -3 дБ | 1 Гц… 3 МГц, с шагом 1-3 |
| Диапазон CISPR | -6 дБ | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| Детектор | положительный пиковый, среднее значение, среднеквадратичное значение, квазипиковый | ||
Опция Более сложные измерения R&S® FPC-K55
Добавляет функции:
- Измерения мощности в канале
- Измерения занимаемой полосы частот
- Измерения коэффициента утечки мощности в соседний канал (ACLR)
- Измерения спектральной маски излучения (SEM)
- Измерения паразитных излучений и точки пересечения третьего порядка (TOI).
- Отображение в виде спектрограммы
- Отображение занятости спектра
- Отображение изменяющихся во времени сигналах
Стандартная комплектация
- Анализатор спектра
- Кабель питания
- USB кабель
Дополнительная комплектация
| Наименование | Тип устройства |
|---|---|
| Опции | |
| Увеличение верхней частоты анализатора спектра с 1 ГГц до 2 ГГц | R&S®FPC-B2 |
| Увеличение верхней частоты анализатора спектра с 2 ГГц до 3 ГГц | R&S®FPC-B3 |
| Предусилитель анализатора спектра | R&S®FPC-B22 |
| Поддержка Wi-Fi-интерфейса | R&S®FPC-B200 |
| Анализ модуляции | R&S®FPC-K7 |
| Режим приемника | R&S®FPC-K43 |
| Более сложные измерения | R&S®FPC-K55 |
| Принадлежности | |
| Комплект для монтажа в 19" стойку | R&S®ZZA-FPC1 |
| Набор пробников ближнего поля, от 30 МГц до 3 ГГц | R&S®HZ-15 |
| Усилитель, от 100 кГц до 3 ГГц | R&S®HZ-16 |
| Сумка для переноски | R&S®RTB-Z3 |
| Сервисные Опции | ||
| Расширенная гарантия, один год | R&S®WE1 | |
| Расширенная гарантия, два года | R&S®WE2 | |
| Расширенная гарантия, включая калибровку, один год | R&S®CW1 | |
| Расширенная гарантия, включая калибровку, два года | R&S®CW2 | |
