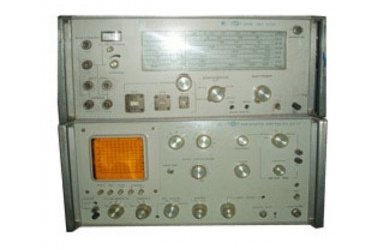

Анализатор спектра СНГ С4-28
Анализатор спектра С4-28 предназначен для визуального наблюдения и измерения спектра повторяющихся радиоимпульсов, непрерывных периодических сигналов и стационарных шумов. Анализатор спектра частот С4-28 - измерительный прибор лабораторного применения для исследования частотных спектров, наблюдаемых на экране электроннолучевой трубки (ЭЛТ), импульсно- и амплитудно-модулированных колебаний в 3- и 10-см диапазонах волн.
| Общие параметры | |
| Диапазон частот | 10 Мгц – 39,6 ГГц |
| Полоса обзора | 0,1 – 5 МГц, 2 – 80 МГц |
| Полоса пропускания на уровне -3 дБ | регулируемая 3 – 70 КГц фиксированная 300 КГц, 1 КГц |
| Погрешность ослабления аттенюатора ПЧ | 1,0 – 1,5 дБ |
| Неравномерность АЧХ в полосах обзора | 3 дБ 5 МГц и 80 МГц |
| Входное сопротивление, Ом | 50 до 12 ГГц |
| Напряжение питающей сети | 220 В 50 Гц |
| Потребляемая мощность | 220 ВА |
| Диапазон рабочих температур | + 5°С ... + 40°С |
| Габаритные размеры | блок СВЧ 490 Х 215 Х 475 мм фнализатор 490 Х 255 Х475 мм |
| Масса | блок СВЧ 30 кг анализатор 32 кг |
