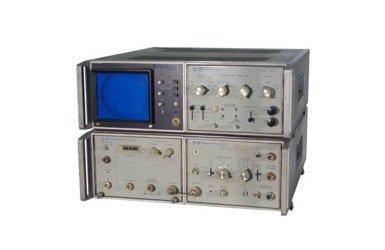

Анализатор спектра СНГ С4-60
Анализатор спектра С4-60 предназначен для наблюдения и относительного измерения уровней спектральных составляющих непрерывных периодических сигналов и периодически повторяющихся радиоимпульсов по осциллографическому индикатору по запоминающей ЭЛТ.
Анализатор спектра С4-60 позволяет осуществлять:
• Измерение параметров спектра непрерывных колебаний сложной формы;
• Измерение параметров модулированных колебаний;
• Измерение параметров паразитных и побочных колебаний;
• Измерение полосы излучения и внеполосных излучений;
• Исследование спектра повторяющихся радиоимпульсов;
• Панорамное наблюдение.
Прибор состоит из трех блоков: преобразователей сверхвысокой частоты Я4С-59, Я4С-60 и индикатора осциллографического Я40-0830.
| Общие параметры | |
| Диапазон частот | 0,01-39,6ГГц |
| Погрешность измерения частоты .(10-2 fc ) | 1,45 . 39,6ГГц |
| Погрешность измерения частоты .(10-2 fc +10) | 10-1500МГц |
| Полосы обзора (с шагом 1, 2, 5) | 50кГц-2000МГц |
| Полосы пропускания (с шагом 1, 3, 10) | 1кГц-300кГц |
| Средний уровень собственных шумов в полосе (10-13 . 10-10) | 1кГцВт |
| Динамический диапазон 60дБ | 0,01-1,5ГГц |
| Динамический диапазон 50дБ | 1,5ГГц |
| Подавление зеркального канала 60дБ | 12ГГц |
| Погрешность относительных измерений уровней | (2дБ) |
| Вход прибора коаксиальный с волновым сопротивлением | 50Ом-12ГГц |
| Вход прибора свыше 12ГГц (типовые волноводные сечения), мм | 16х8, 11х5,5,7,2х3,4 |
| Питание от сети переменного тока | напряжение (220 ± 22)В частота (50 ± 0,5)Гц |
| Потребляемая мощность | 400 ВА |
| Масса (каждого блока) | 30 кг |
| Габариты (каждого блока) | 488 мм х 173 мм х 580 мм |
