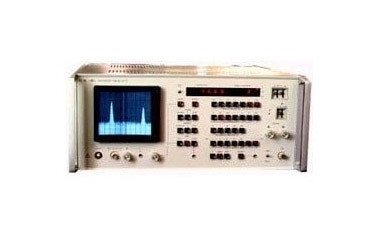

Анализатор спектра СНГ С4-77
Анализатор спектра С4-77 предназначен для визуального наблюдения и измерения спектра периодически повторяющихся сигналов и стационарных шумов. Применяется в радиотехнике, электронике, технике связи.
Особенности анализатора спектра С4-77:
• Имеет высокие технические параметры по точности измерения частоты и динамическому диапазону.
• Наличие цифровой памяти обеспечивает возможность запоминания и сравнения спектрограмм.
• Для повышения уровня автоматизации в приборе применены режимы связанных функций, ускоренного анализа и слежения, которые значительно повышают производительность измерении.
| Общие параметры | |
| Диапазон частот | 20 Гц - 600 кГц |
| Полоса обзора | 50 Гц-200 кГц |
| Полоса пропускания на уровне 3 дБ | 3 ГЦ-3 кГц |
| Пределы измеряемых напряжений | 300 нВ - 3 В |
| Пределы основной погрешности измерения уровней составляющих спектра | ±8 дБ |
| Пределы основной погрешности измерения частоты | ±(10-6f+delta(F)+9) Гц |
| Уровень собственных шумов | 3*10-16-10-14 мВт/Гц |
| Динамический диапазон | 70-90 дБ |
| Входное сопротивление | 50, 600, 105 Ом |
| Потребляемая мощность | 120 ВА |
| Масса | 30 кг |
| Габариты | 490 мм х 213 мм х 575 мм |
