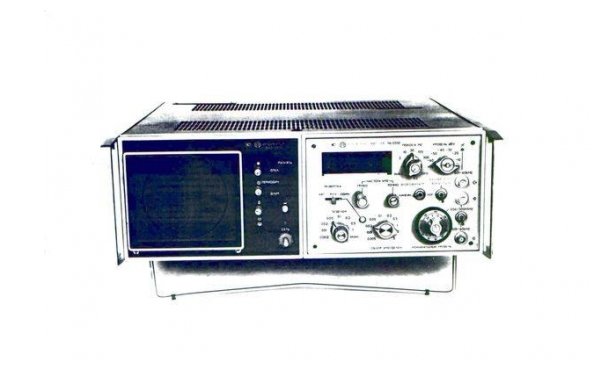

Анализатор спектра СНГ СК4-56
Анализатор спектра СК4-56 предназначен для исследования спектров сигналов произвольной формы и модуляции, а также спектров стационарных шумов.
Оосбенности: Высокая разрешающая способность, малый уровень паразитной модуляции гетеродина, а также наличие дополнительного смесителя, расширяющего диапазон частот до 300 МГц с помощью внешнего гетеродина, позволяют изучить спектр вблизи несущей.
Благодаря большому динамическому диапазону анализатор можно использовать для исследования паразитной шумовой модуляции источников сигнала и обнаружения искажений, вызываемых нелинейностями трактов.
Наличие следящего генератора, формирующего сигнал частотой, равной частоте настройки анализатора, позволяет измерять АЧХ четырехполюсников с высокой разрешающей способностью и точностью.
| Общие параметры | |
| Диапазон частот | 0,01-60 кГц, до 300 МГц с внешним гетеродином |
| Полоса обзора | 0-50 кГц дискретно с шагом 1,2,5 |
| Полоса пропускания на уровне 3 дБ, Гц | 3, 10, 30, 100, 300 |
| Пределы основной погрешности измерения, % | уровней ±(5-8) отношений уровней ±(3-10) частоты, Гц ±(10-4f+П+1) |
| Уровень собственных шумов | 500 нВ (10 Гц); 200 нВ (20Гц), 30 нВ ( более 1 кГц) |
| Динамический диапазон | 80-90 |
| Входное сопротивление | 10^5 |
| Потребляемая мощность | 170 В*А |
| Масса | 30 кг |
| Габариты | 488 мм х 173 мм х 572 мм |
