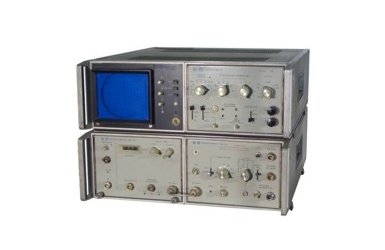

Анализатор спектра СНГ СК4-72
Анализаторы спектра используются во многих отраслях промышленности. Анализаторы спектра СК4-72 предназначен для анализа 114 сигналов в реальном масштабе времени, что увеличивает скорость измерений и открывает новые возможности при серийном изготовлении и эксплуатации устройств связи, аппаратуры магнитной записи, источников сигналов и другой радиоэлектронной аппаратуры.
Прибор обеспечивают спектральный и статистический анализ сигналов, изменяющихся во времени:
измерение амплитудного спектра мощности, плотности распределения амплитуд;
анализ периодических, случайных и однократных протесов;
выделение сигналов из шумов, порядковый анализ,допусковый контроль но спектру, сличение спектров;
выбор и запоминание максимальных значений, линейное и экспоненциальное усреднение спектров.
Имеет цифровой отсчет основных параметров спектра, связь с внешней ЭВМ.
| Общие параметры | |
| Диапазон частот | 0,05 Гц - 20 кГц (9 поддиапазонов) |
| Пределы основной погрешности измерения частоты | ±0,5 % |
| Количество частотных каналов | 200 |
| Пределы входного напряжения по гармоническому сигналу | 80 мВ - 8 |
| Динамический диапазон | 60 дБ |
| Неравномерность АЧХ в пределах каждого поддиапазона частот | 0,1 дБ |
| Амплитудная характеристика | Линейная, квадратическая , логарифмическая |
| Число усреднений статистических независимых спектров | 1-10^24 |
| Потребляемая мощность | 500 ВА |
| Масса |
215кг |
| Габариты | 600 мм х 200 мм х 900 мм |
