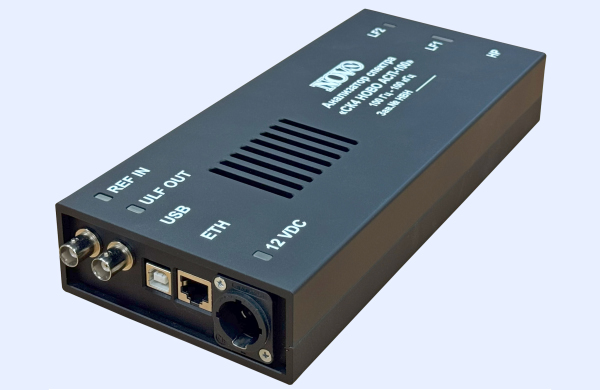

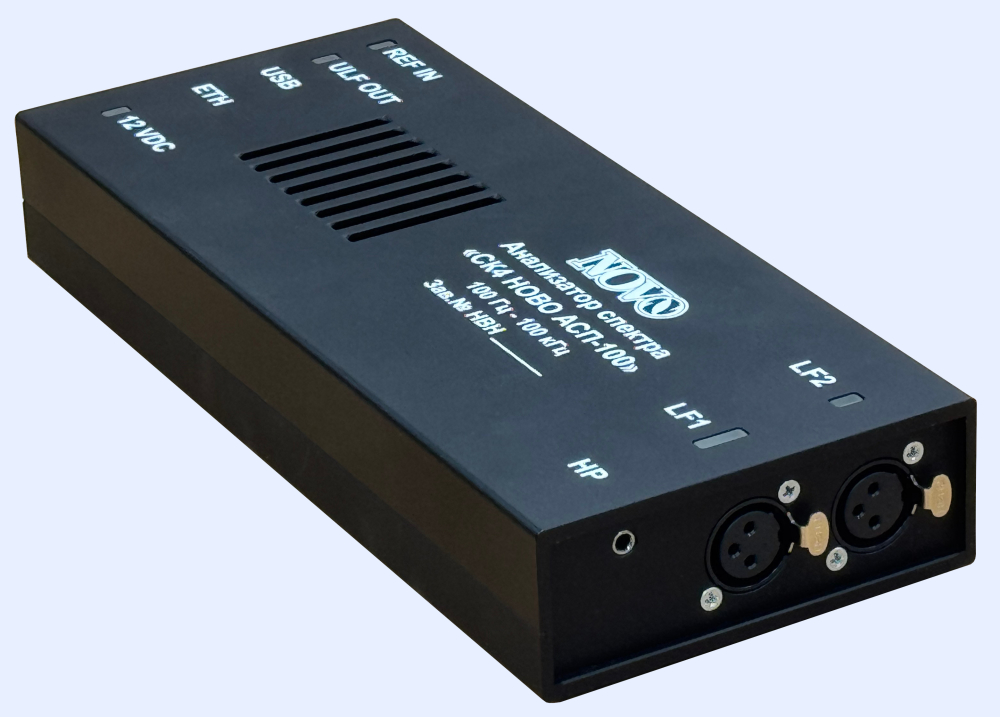

Анализатор спектра СК4 НОВО АСП-100

Портативный двухканальный анализатор спектра «СК4 НОВО АСП-100» со встроенным генератором предназначен для измерения параметров спектральных составляющих низкочастотных сигналов, а также для генерации сигналов звукового и ультразвукового диапазона. Состав и технические характеристики анализатора соответствуют методическим документам, утвержденным приказами ФСТЭК России, а также требованиям, указанным в «Перечне производственного, испытательного и контрольно-измерительного оборудования, средств контроля эффективности защиты (защищенности) информации, необходимых для осуществления мероприятий и (или) оказания услуг в области защиты государственной тайны (в части технической защиты информации)», утвержденном ФСТЭК России 26 мая 2021 г.

Применение

• Техническая защита информации
• Вибрационные испытания на производстве
• Оценка сейсмического влияния промышленных процессов
• Работы в составе автоматизированных измерительных комплексов,
• Прием и обработка различной телеметрической информации с датчиков, испытания акустоэлектрических преобразователей.

Средство измерения

Анализатор спектра внесен в Государственный реестр средств измерений под номером 94640-25.

Соответствие требованиям

Состав и технические характеристики анализатора соответствуют методическим документам, утвержденным приказами ФСТЭК России

• от 10 июня 2020 г.,
• от 22 апреля 2020 г.,
• от 12 июля 2018 г.,

а также требованиям, указанным в «Перечне производственного, испытательного и контрольно-измерительного оборудования, средств контроля эффективности защиты (защищенности) информации, необходимых для осуществления мероприятий и (или) оказания услуг в области защиты государственной тайны (в части технической защиты информации)», утвержденном ФСТЭК России 26 мая 2021 г.

Функциональные особенности

• Спектральный и временной анализ, измерение параметров низкочастотных сигналов
• Работа в режиме селективного нановольтметра
• Работа в режиме осциллографа
• Поддержка двухканальных измерений
• Измерения в октавных, 1/3-октавных полосах
• Узкополосный спектральный анализ
• Векторный анализ в диапазоне 100 – 150 000 Гц
• Генерация сигналов звукового и ультразвукового диапазона

Управление и периферия

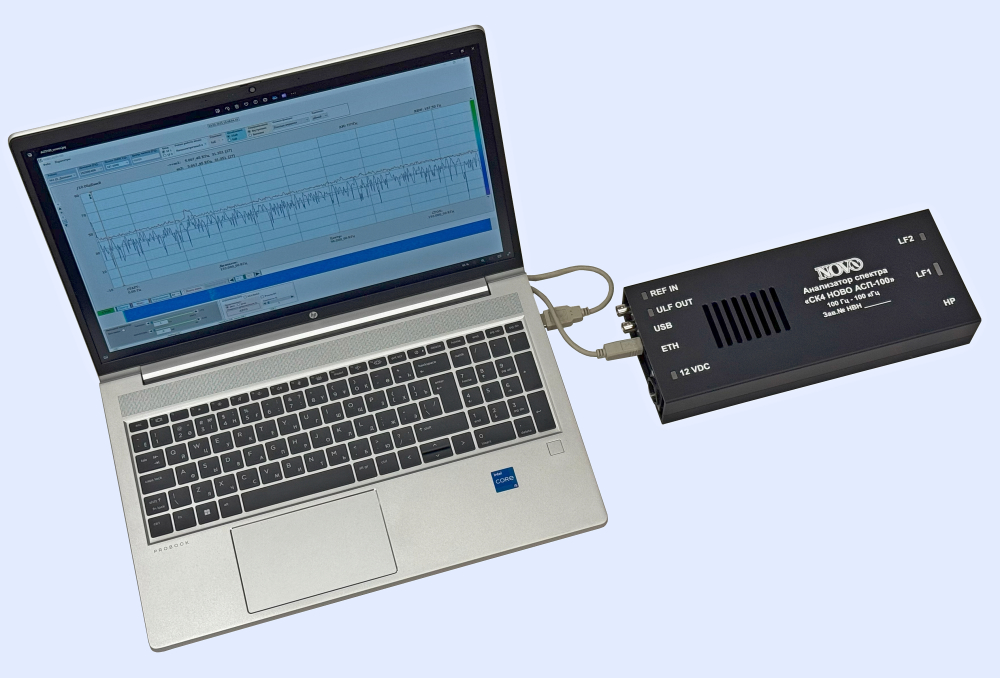

• Работа с ноутбуком, десктопом, моноблоком, планшетом
• Возможность подключения следующих приборов:
  • Микрофоны
  • Акустические системы
  • Датчики стандартов ICP (IEPE)
  • Датчики DeltaTron, ISOTRON
  • Датчики с зарядовым выходом и выходом по напряжению
• Удаленное управление по Ethernet
• Возможность работы от внешнего переносного аккумулятора

Отличительные особенности

• Встроенный генератор сигналов
• Широкий динамический диапазон измерения напряжения входных сигналов
• Возможность акустического (слухового) контроля сигналов речевого диапазона частот
• Гальваническая развязка входных сигналов
• Широкий диапазон частот анализируемых сигналов
• Два независимых канала измерения
• Регулируемое выходное напряжение смещения

Преимущества

• 3 года гарантии на всю измерительную технику НОВО
• Открытая библиотека API-функций для возможности собственной разработки
• Низкая погрешность измерений параметров входных сигналов
• Низкий уровень собственных шумов
• Фантомное питание для подключаемых датчиков по одному из каналов
• Небольшие габариты и вес, возможность выездной работы и работы в лаборатории
• Программное обеспечение с широким функционалом в комплекте

Технические характеристики

• Диапазон частот входного сигнала, Гц: 100 – 150 000
• Средний уровень напряжения собственных шумов, нВ/√Гц, не более: 20
• Минимальное значение полосы пропускания измерительного фильтра, Гц, не более: 0,1
• Пределы измерений переменного электрического напряжения, В, не менее: 2·10^-8—3
• Пределы допускаемой погрешности измерения переменного электрического напряжения (в диапазоне частот от 0,1 до 100 кГц включ,), дБ: ±0,5
• Динамический диапазон измерений, дБ, не менее: 120
• Диапазон выходных частот генератора, Гц: 100—150 000
• Пределы допускаемой относительной погрешности установки частоты, %: ±10^-3
• Максимальная выходная мощность встроенного генератора, дБм, не менее: 15

• Количество измерительных каналов: 2
• Диапазон установки напряжения смещения, В: от -15 до +15
• Напряжение фантомного питания, В: 48
• Напряжение питания, В: 12 ± 0,5
• Ток потребления, А, не более: 0,5
• Габаритные размеры (Д×Ш×В), мм, не более: 270 × 110 × 41
