Описание

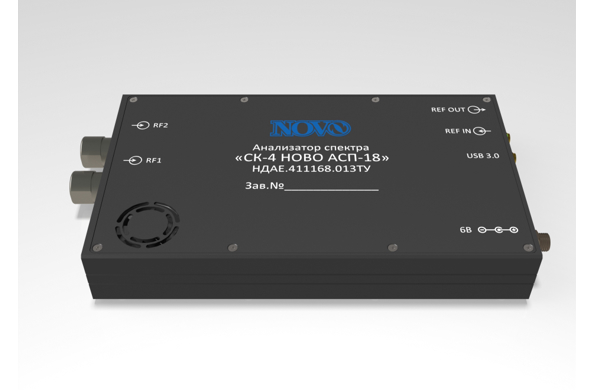

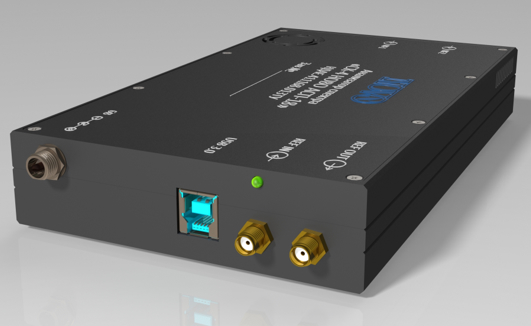

Анализатор спектра «СК4 НОВО АСП-18» предназначен для измерения параметров спектра высокочастотных радиотехнических сигналов. Устройство используется в качестве измерительного прибора при проведении тестирования радио- и электронных устройств в процессе их разработки, диагностики или определения соответствия заявленным параметрам, а также при выполнении СП, СИ и СО.
Анализатор имеет высокую скорость сканирования и используется для проведения радиомониторинга.
Возможности изделия
- Функция "шага частоты".
- Выбор единиц измерения сигнала (дБм, дБ отн. 1 мВ, дБ отн. 1 мкВ, милливольты, милливатты)
- Аттенюатор: вариант работы анализатора, когда аттенюатор автоматически выбирается прибором в зависимости от входного сигнала, а также ручной ввод
- Функция Range
- Маркеры: один центральный и два дельта-маркера. Отображения на экране значения каждого маркера (частота, амплитуда)
- Выбор полосы видеофильтра (VBW).
- Накопление по минимуму MINHOLD, по максимуму MAXHOLD и усреднение за определённое количество измерений (Average) с выбором количества усредняющих измерений
- Экспорт спектрограммы в текстовый редактор для последующей обработки
- Детектор пикового (максимального, минимального) значения напряжения.
- Детектор среднеквадратического значения напряжения.
- Детектор среднего значения напряжения.
- Детектор квазипикового значения напряжения.
- Режим измерения мощности в канале
- Режим вертикальной шкалы линейный/логарифмический
- Полоса обзора 0; от 10 Гц до верхней частоты диапазона
- Открытое API для использования анализатора в ваших разработках
Технические характеристики
- Диапазон частот входного сигнала, МГц: от 0,009 до 18000
- Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора: ±1∙10-6
- Минимальная частотная полоса пропускания измерительного фильтра, Гц: 1,5
- Максимальный измеряемый уровень входного сигнала (в диапазоне частот от 100 до 10000 МГц, уровень компрессии 1 дБ), дБм: 5, не менее
- Пределы допускаемой погрешности измерения уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц, в диапазоне уровней входного сигнала от минус 60 до 0 дБм), дБм: ±1, не более
- Средний отображаемый уровень собственных шумов (в диапазоне частот от 10 кГц до 10000 МГц), дБм/Гц: минус 155, не более
- Спектральная плотность мощности фазовых шумов (частота 100 МГц, отстройка 1 кГц), дБн/Гц: минус 120, не более
- Динамический диапазон измерения уровней входных сигналов, дБ: 100, не менее
- Габаритные размеры (Ш х В х Д), мм: 110 х 35 х 215
- Напряжение питания, В: от 6 до 6,5
- Ток потребления, А: 2.2, не более
