- Серия: EZ
- Тип: тканевый, Токорассеивающий, ESD чехол
- Страна изготовитель: Россия
- Цвет: Белый, Синий, Голубой, Серый, зеленый
- Сопротивление (Rp-p): 1x10E6 < Rp-p < 1x10E9 Ом
- Размер: 0.9x0.6 м
Антистатические тканевые чехлы на рабочие поверхности (оборудование) предназначены для защиты электронных компонентов, печатных плат, микросборок на рабочей поверхности от электростатических разрядов, пыли и других загрязняющих веществ.

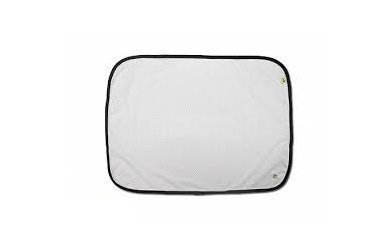

Чехол антистатический на рабочую поверхность или оборудование EZETEX изготовлен из полиэфирной ткани с углеродными (проводящими) нитями, края обработаны проводящей тесьмой, что обеспечивает непрерывное и постоянное рассеивание заряда.
Наличие разъема (кнопки) 10 мм позволяет заземлять антистатический чехол к общей точке заземления рабочего места. Знак защиты от электростатических разрядов (ESD), выполнен в виде жаккардовой этикетки и расположен на краю чехла, вблизи разъема для заземления.
Основные характеристики антистатических чехлов тканевых на рабочую поверхность (оборудование), модель EZ-CV:
- Сопротивление Rtt: 10E6 - 10E9 Ом, по ГОСТ Р 53734.5.1 (EN 61340-5-1).
- Цвет чехла: белый (опционально – голубой, синий, св. зеленый).
- Состав ткани: 98% ПЭ, 2% ТН (опционально – смесовая ткань ХЛ/ПЭ/ТН).
- Цвет тесьмы с проводящими нитями: серый (черный), в зависимости от партии.
- Типовые размеры: 0.9х0.6м, 0.9х1.2м, 0.9х1.8м, остальные размеры доступны под заказ.
- Выдерживает более 100 стирок (щадящий режим без отжима).
- Гарнитура заземления не входит в состав изделия.
- Страна изготовитель – Россия.
«Основная цель правильно заземленной рабочей поверхности - обеспечить, чтобы используемые предметы и рабочая область имели одинаковый электрический потенциал.
Рабочие поверхности обеспечивают следующие функции:
- рабочая поверхность, предназначенная для контроля за статическим электричеством, обеспечивает надежное подключение к земле или общей точке соединения, в случае применения эквипотенциального соединения. Это позволяет проводникам, помещенным на рабочую поверхность, обеспечить контролируемое стекание заряда надлежащим образом;
- рабочая поверхность в некоторых случаях может определять границу рабочей ESD области, в которой можно обрабатывать чувствительные к электростатическим разрядам компоненты (ESDS, ЧЭСР)». [CLC/TR 61340-5-2 Руководство пользователя. Раздел 4.7.1.1 Общие замечания].
«Наиболее важным функциональной характеристикой для рабочих поверхностей является сопротивление от верхней поверхности до точки заземления. Это устанавливает сопротивление первичного пути к заземлению, для объектов, расположенных на поверхности. IEC 6134-5-1 устанавливает для рабочих поверхностей сопротивление до точки заземления менее 1.0х10E9 Ом». [CLC/TR 61340-5-2 Руководство пользователя. Раздел 4.7.1.2.5 Электрические аспекты.].
