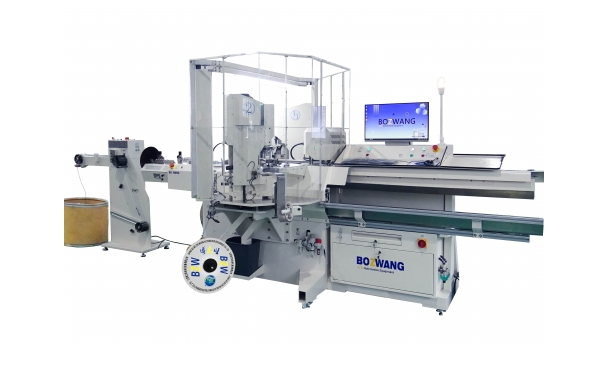

BZW-3.0 – Автоматическая линия для технологических операций маркировки, мерной резки, зачистки, опрессовки в стандартной комплектации. Характеризуется высокой точность, скоростью и надежностью. Данный станок может удовлетворить специальные требования в обработке проводов, кабелей, специальных кабелей в автомобильной, железнодорожной, и других отраслях промышленности . BZW-3.0 может комплектоваться разнообразными не стандартными модулями, такими как :
- Модуль маркировки и надевания(вставки) круглых ПВХ трубок, термоусаживаемых трубок на конец провода
- Модуль обработки коаксиального кабеля
- Модуль вставки провода в разъем (колодку)
- Модуль ультразвуковой сварки
- Модуль скручивания, лужения, флюсования
Примеры обработки
- Мерная резка
- Частичная зачистка
- Зачистка
- Обжим наконечников
- Вставка уплотнителя
- Обжим наконечников закрытого типа (НШВИ,НВИ и др.)
- Скрутка и лужение
- Ультразвуковая сварка
- Каплеструйная маркировка
- Контроль обжима наконечника
Технические характеристики
|
Длина резки |
80-20000 мм |
|
Точность резки |
±（1.0mm+0.2%*L） |
|
Длина зачистки |
0.1-18мм |
|
Диапазон сечений |
0.22-6мм² |
|
Скорость подачи |
12м/с |
|
Усилие обжима |
25кН |
|
Длина приемного конвейера |
2м（Стандарт）,4м ，6м, 8m |
|
Шум |
＜75ДБ |
|
Источник питания |
AC220V 50Гц 3,5кВт |
|
Подача воздуха |
0.5-0.8мПа |
|
Расход воздуха |
6.5-8м³/ч |
|
Габариты |
3500 x 1200 x 1700mm(с учетом конвейера 2м) |
|
Вес |
1100кг |
