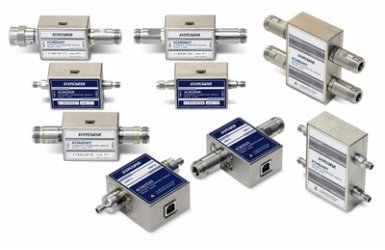

Автоматический калибровочный модуль Planar АСМ6000Т

Артикул: 1-362747

  • Диапазон частот 20 кГц - 6 ГГц
  • Модель 011 012 111 112
  • Port A N розетка N вилка 3,5 мм розетка 3,5 мм вилка
  • Port B N розетка N розетка 3,5 мм розетка 3,5 мм розетка


Автоматические калибровочные модули (АКМ) предназначены для выполнения калибровоки векторных анализаторов цепей (ВАЦ) в автоматическом режиме.

Использование АКМ вместо механического набора калибровочных мер дает ряд преимуществ, гарантирующих высокую точность измерений и увеличение срока службы измерительных портов ВАЦ. Точность измерений обеспечивается прецизионным описанием мер (состояний) АКМ, стабильностью выбранной конструкции и применением функций учета дрейфа температуры и самодиагностики в виде доверительного теста.

Однократное подключение АКМ при калибровке продлевает ресурс портов ВАЦ, уменьшает нагрузку на технический персонал, снижая вероятность ошибки некорректного подключения той или иной меры и делает процесс измерений максимально производительным.







Обозначение Диапазон частот Модель Тип соединителя
Port A Port B

50 Ω двухпортовые

АСМ6000Т 20 кГц - 6 ГГц 011
012
111
112
N розетка
N вилка
3,5 мм розетка
3,5 мм вилка
N розетка
N розетка
3,5 мм розетка
3,5 мм розетка
АСМ2509 20 кГц - 9 ГГц 011
012
111
112
N розетка
N вилка
3,5 мм розетка
3,5 мм вилка
N розетка
N розетка
3,5 мм розетка
3,5 мм розетка
АСМ2520 20 кГц - 18 ГГц 011
012
111
112
N розетка
N вилка
3,5 мм розетка
3,5 мм вилка
N розетка
N розетка
3,5 мм розетка
3,5 мм розетка
20 кГц - 20 ГГц

75 Ω двухпортовые

АСМ4000Т 20 кГц - 4 ГГц 511
412
411
412
N75 розетка
N75 розетка
F розетка
F розетка
N75 розетка
N75 вилка
F вилка
F розетка



50 Ω четырёхпортовые



Обозначение Диапазон частот Модель Тип соединителя
Port A Port B Port C Port D
АСМ84000Т 100 кГц - 8 ГГц 01111
01212
11111
11212
N розетка
N вилка
3,5 мм розетка
3,5 мм вилка
N розетка
N розетка
3,5 мм розетка
3,5 мм розетка
N розетка
N вилка
3,5 мм розетка
3,5 мм вилка
N розетка
N розетка
3,5 мм розетка
3,5 мм розетка





Автоматические калибровочные модули применяются с любым выпускаемым ООО "ПЛАНАР" ВАЦ, кроме ОБЗОР-103/1.
