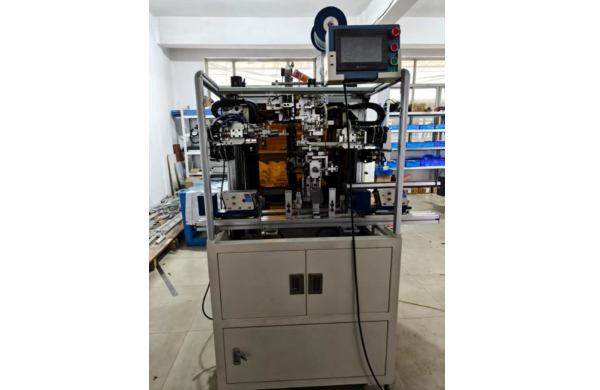

Автоматический станок рядовой намотки катушек LS－TG102
Автоматический станок позволяет увеличить производительность по сравнению с полуавтоматическим станками, заменяя ручной труд оператора. В зависимости от типа катушки и вида требуемой намотки, можно использовать для загрузки катушек в станок:
- Вручную устанавливать катушки в кассету

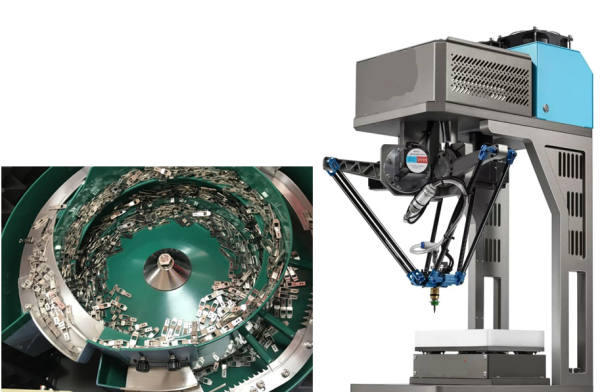

- Использование виброплиты для загрузки
- Установщик с машинным зрением
Станок разрабатывается и собирается по КД катушек. Гибкие настройки ПО позволяют в последующем настроить под другие типы катушек.
Пример этапов намотки катушки в автоматическом режиме
- Загрузка каркасов в станок
- Основной шпиндель захватывает катушку
- Фиксация конца проволоки перед началом намоткой.
- По средством прижима фиксируется первый виток (начало намотки)
- Происходит намотка первого ряда
- Намотка одного слоя изоляции
- Загиб проволоки по КД и обрезка выводов
- Намотка второго слоя проволоки (по аналоги с первым)
- Намотка слоя изоляции
- Выгрузка готового изделия в направляющую
- Сбор готовых изделий в тару
Характеристики (по конструкторской документации)
|
Скорость вращения основного шпинделя |
6000 об./мин |
|
Мощность мотора основного шпинделя |
400 Вт |
|
Количество программируемых осей управления |
16шт |
|
Программирование |
7” сенсорный монитор |
|
Оснастка для фиксации катушки |
Изготавливается по чертежам |
|
Контрольные датчики |
Датчик обнаружения катушек |
|
Визуальное и звуковое отображение работы станка |
Светозвуковая колонна |
|
Устройство прижима проволоки |
Начало намотки, загиб и изменение направления |
|
Пневматические ножницы с приводом |
2шт |
|
Устройство натяжения проволоки (тензор), 0,1-0,5 мм |
5шт |
|
Вибронаправляющие |
для загрузки и разгрузки катушек |
|
Направляющая для раскладки проволоки |
3шт |
|
Крепление для изоленты |
Ширина 25мм, внутренний диаметр 75-85мм |
|
Количество раздельных изоляцией наматываемых слоев |
Более 2 |
|
Диаметр устанавливаемой ленты с изоляцией |
37/76 +- 2мм |
|
Количество каркасов в направляющей |
30шт |
|
Средняя производительность |
60шт/час (1 шт/мин) |
Программное обеспечение для управления станком.
◆ Промышленный интерфейс 7-дюймовый сенсорный ЖК-дисплей TFT.
◆ Количество программ 256, в программе можно прописать до 9999 шагов.
Страница загрузки
Страница настроек
Интерфейс настроек
Настройка намотки катушки
