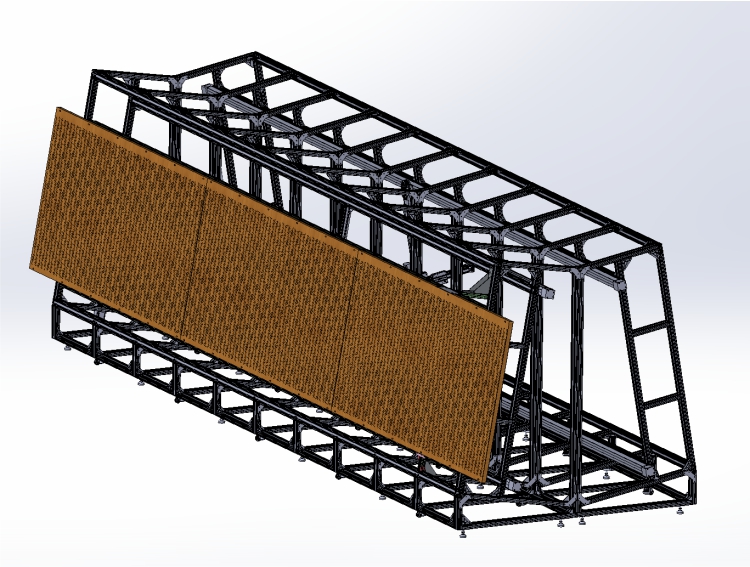

Автоматизированный, наклонный, перфорированный плаз ЧПУ предназначен для автоматической установки на перфорированном поле штырей, согласно структурной схемы жгута.
Технические характеристики:
|
Внешние габариты плаза (ДхШхВ) |
9000×1300×2500 мм |
|
Шаг перфорации, относительно центров отверстий |
15х15 мм |
|
Диаметр отверстий |
5 мм |
|
Сечение проводов |
от 0,03 до 4,0 мм кв. |
|
Внешний диаметр проводов |
от 0,6 до 6.0 мм |
|
Напряжение питания изделия |
220В/ 50Гц |
|
Потребляемая мощность изделия |
До 1,5 кВт |
|
Вес изделия |
450 кг |
Конструктивные особенности:
- перфорированная, ламинированная фанера, толщиной 40 мм,
- наличие технического зрения в ЧПУ,
- задание программ и процессов при помощи ПК, программное обеспечение на русском языке.
Этапы работы:

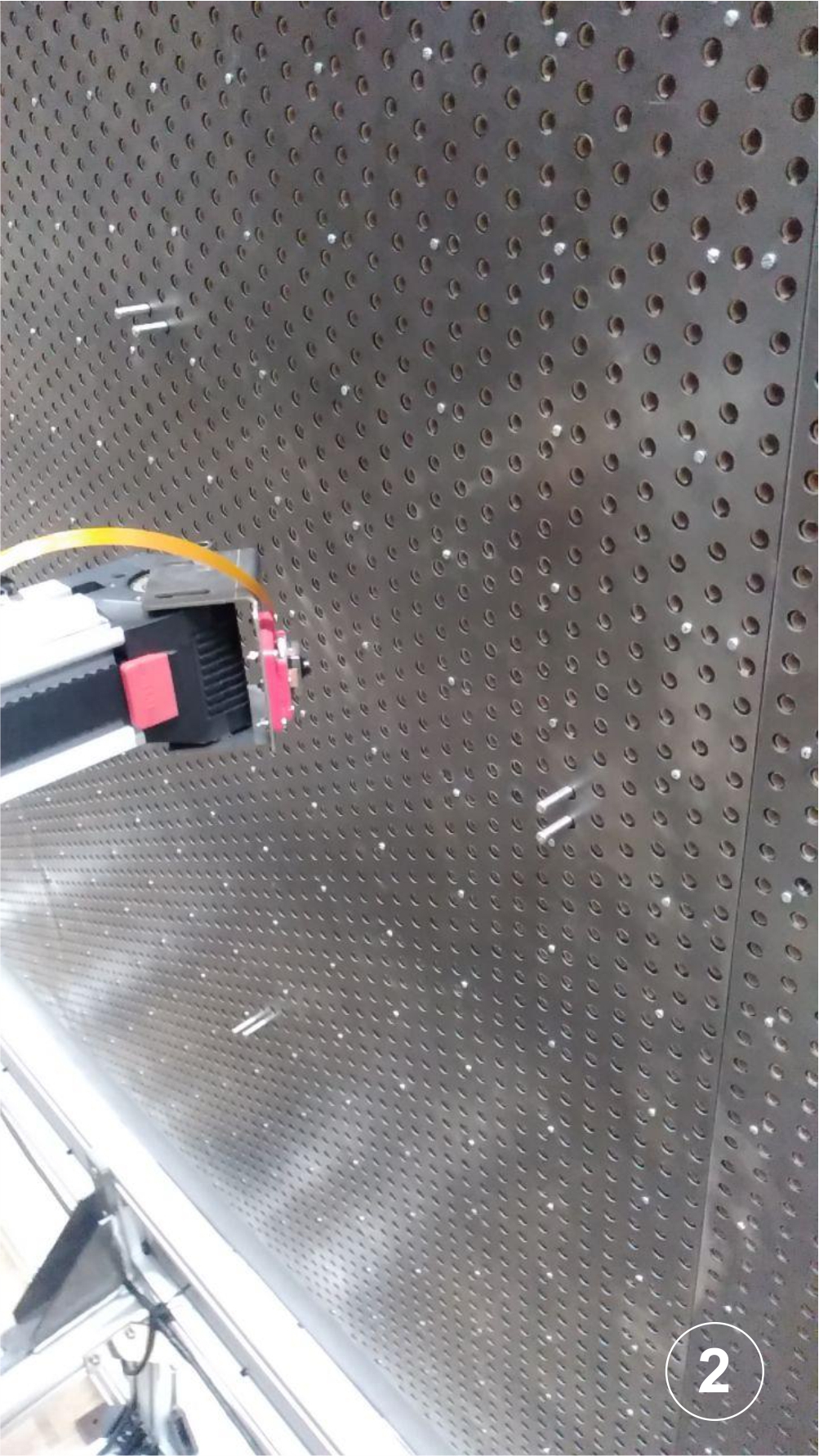

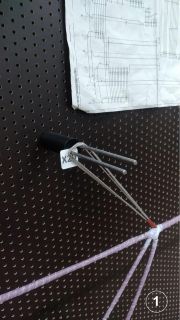

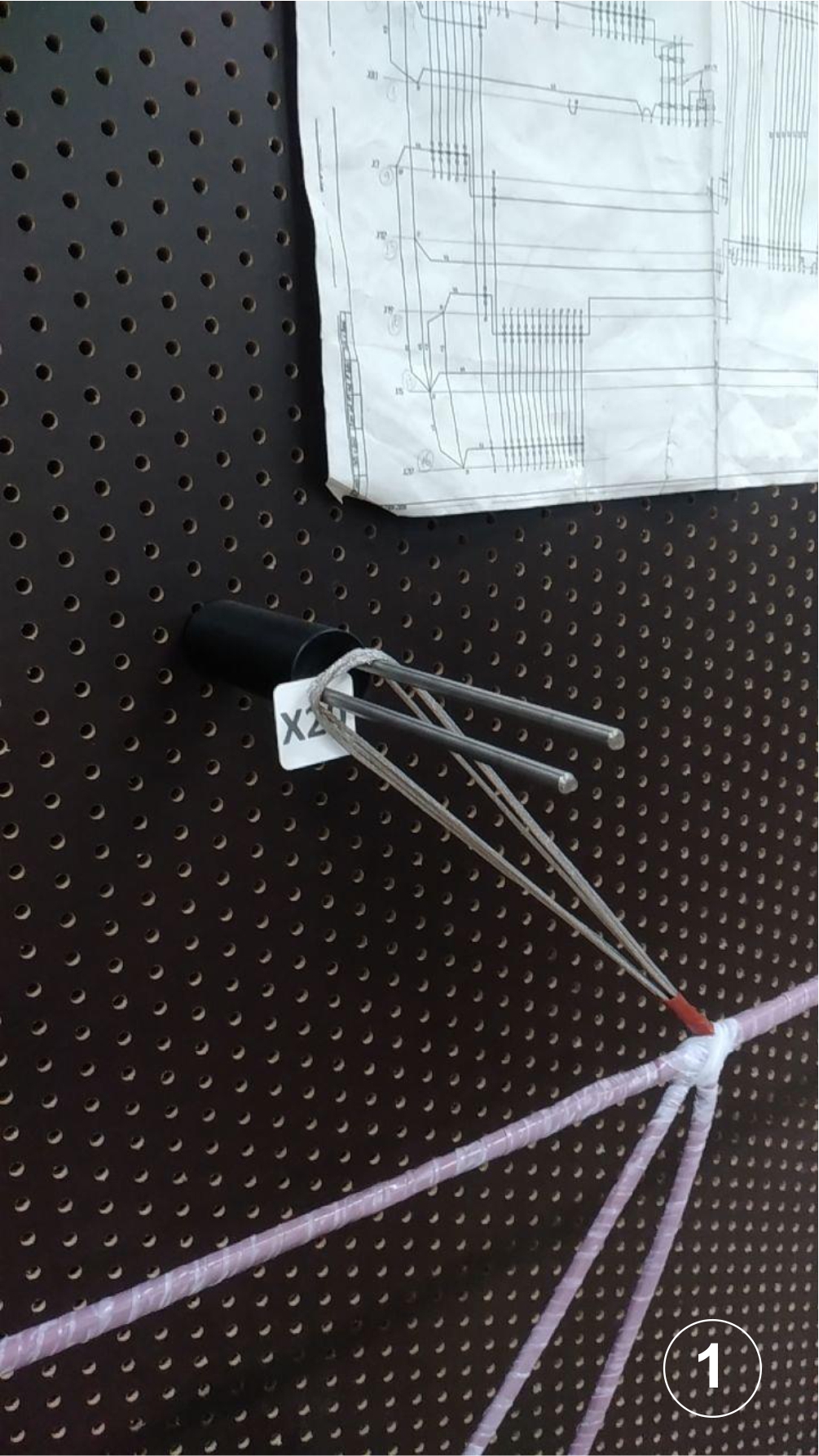

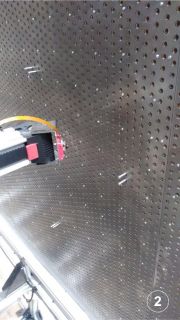

- Автоматическое сканирование с помощью технического зрения установленных технологом штырей на перфорированном плазе (рис. 1 и 2)

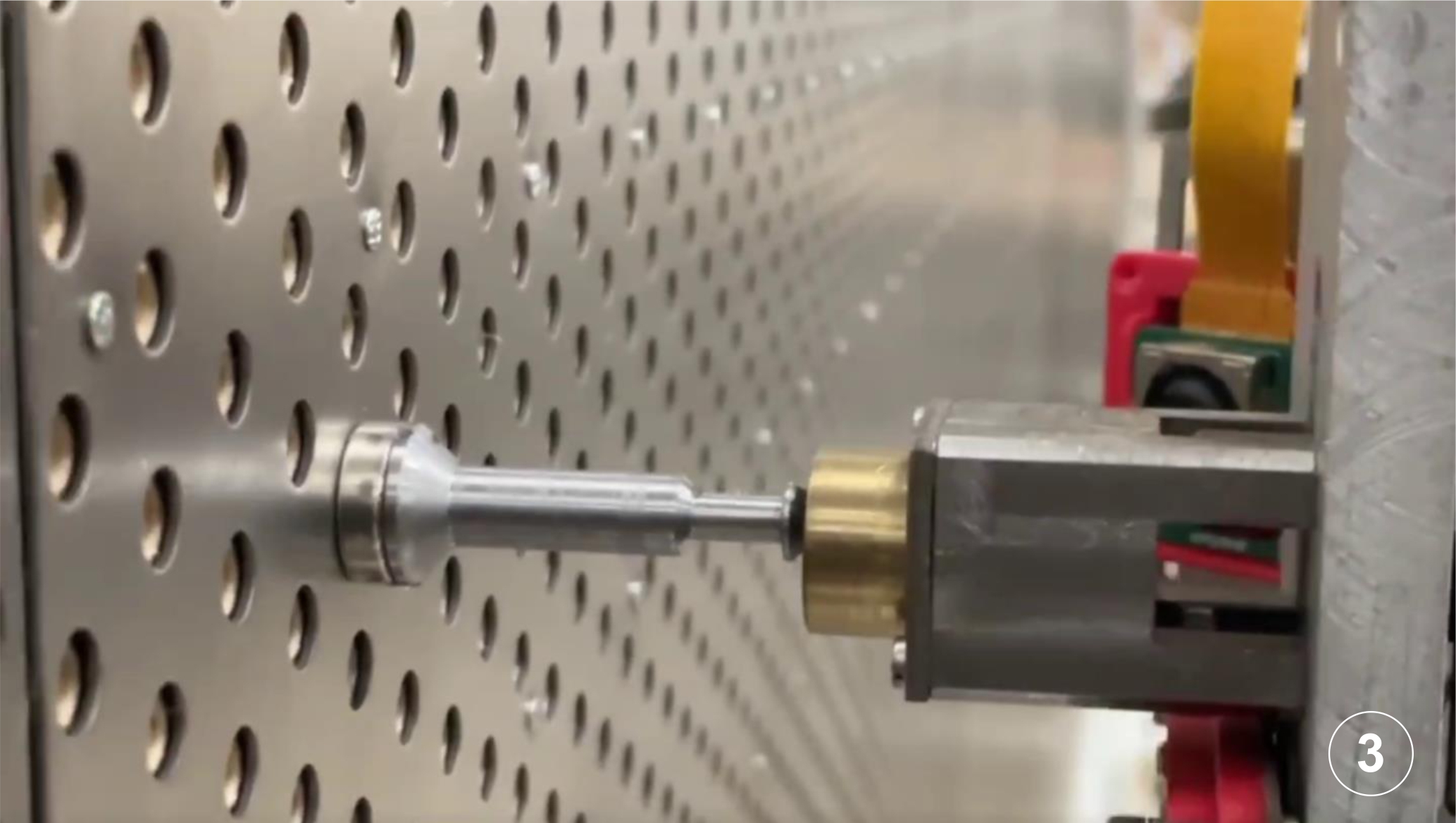

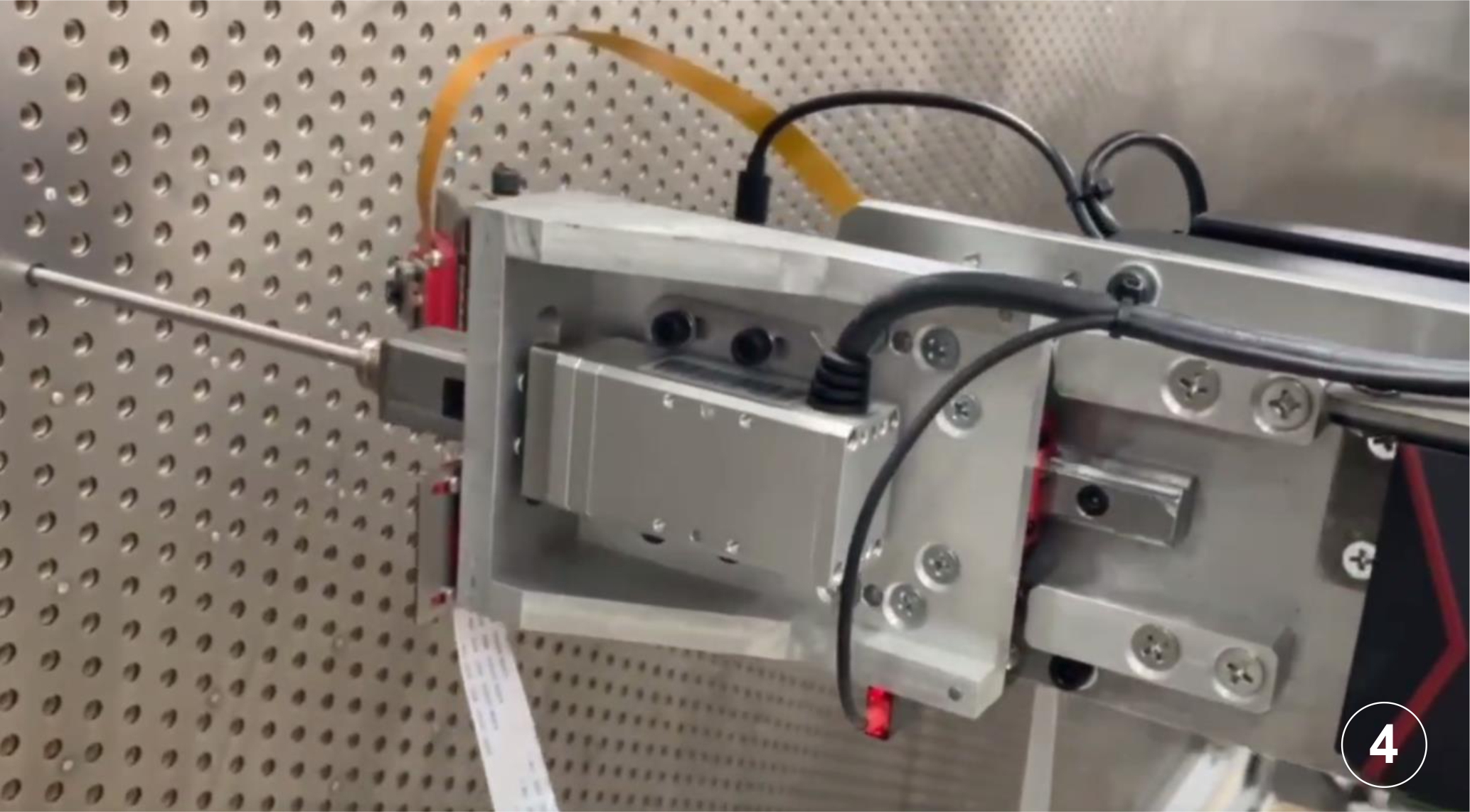

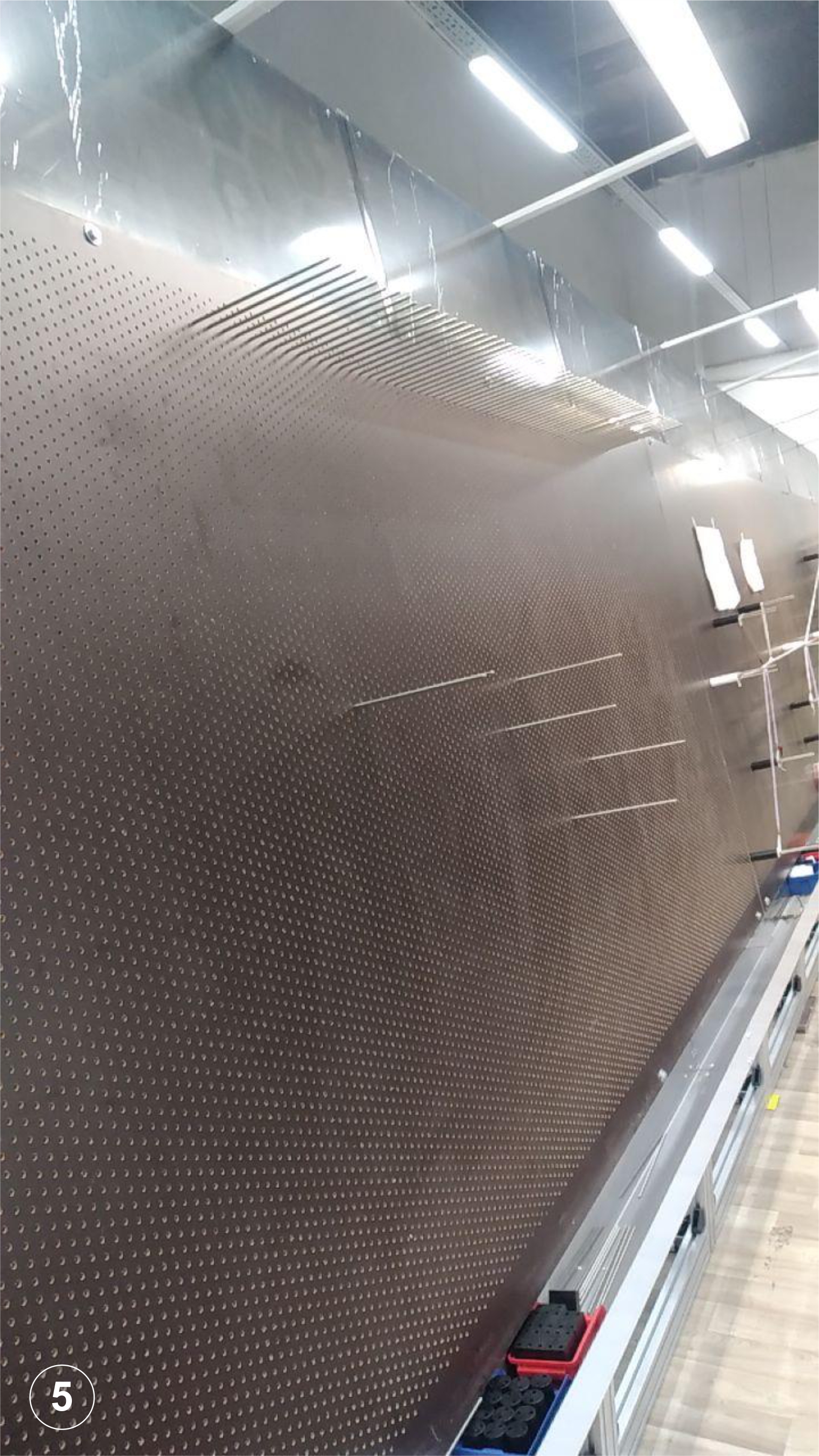

- Автоматическая установка ЧПУ на перфорированном плазе штырей (рис. 3, 4, 5)

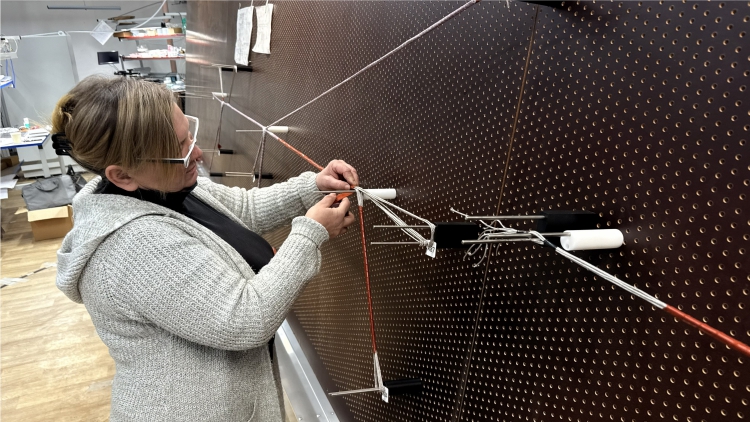

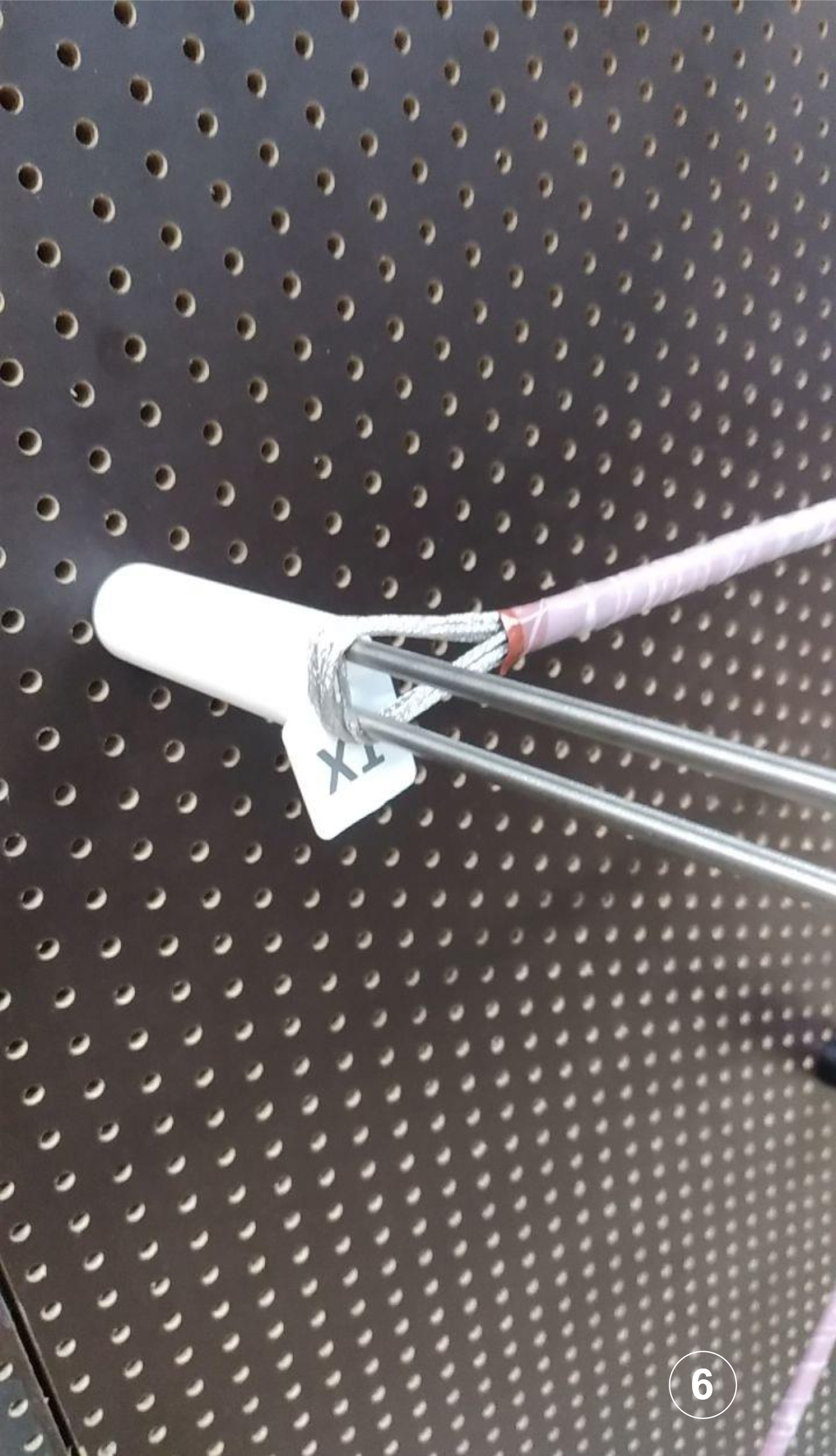

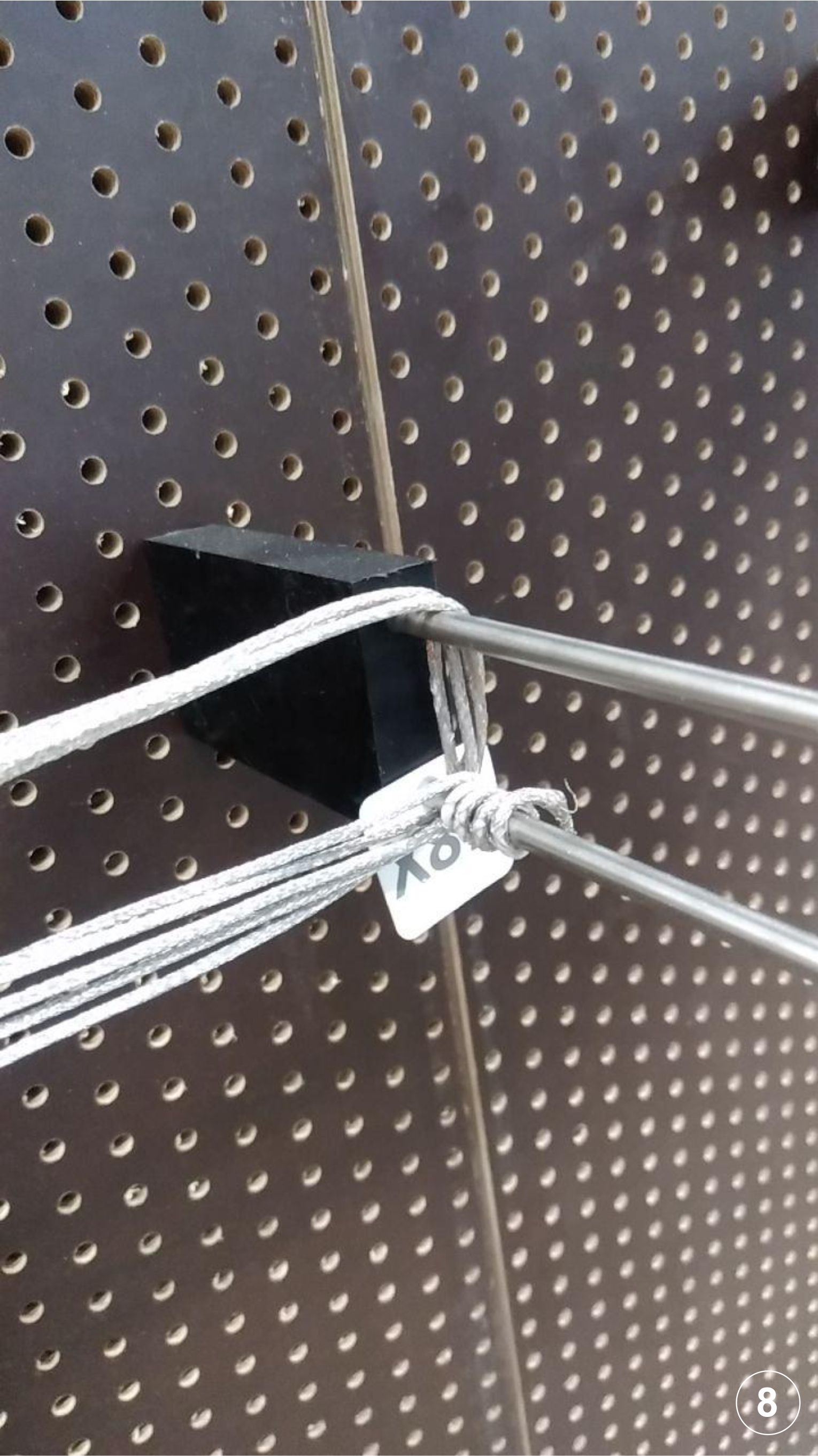

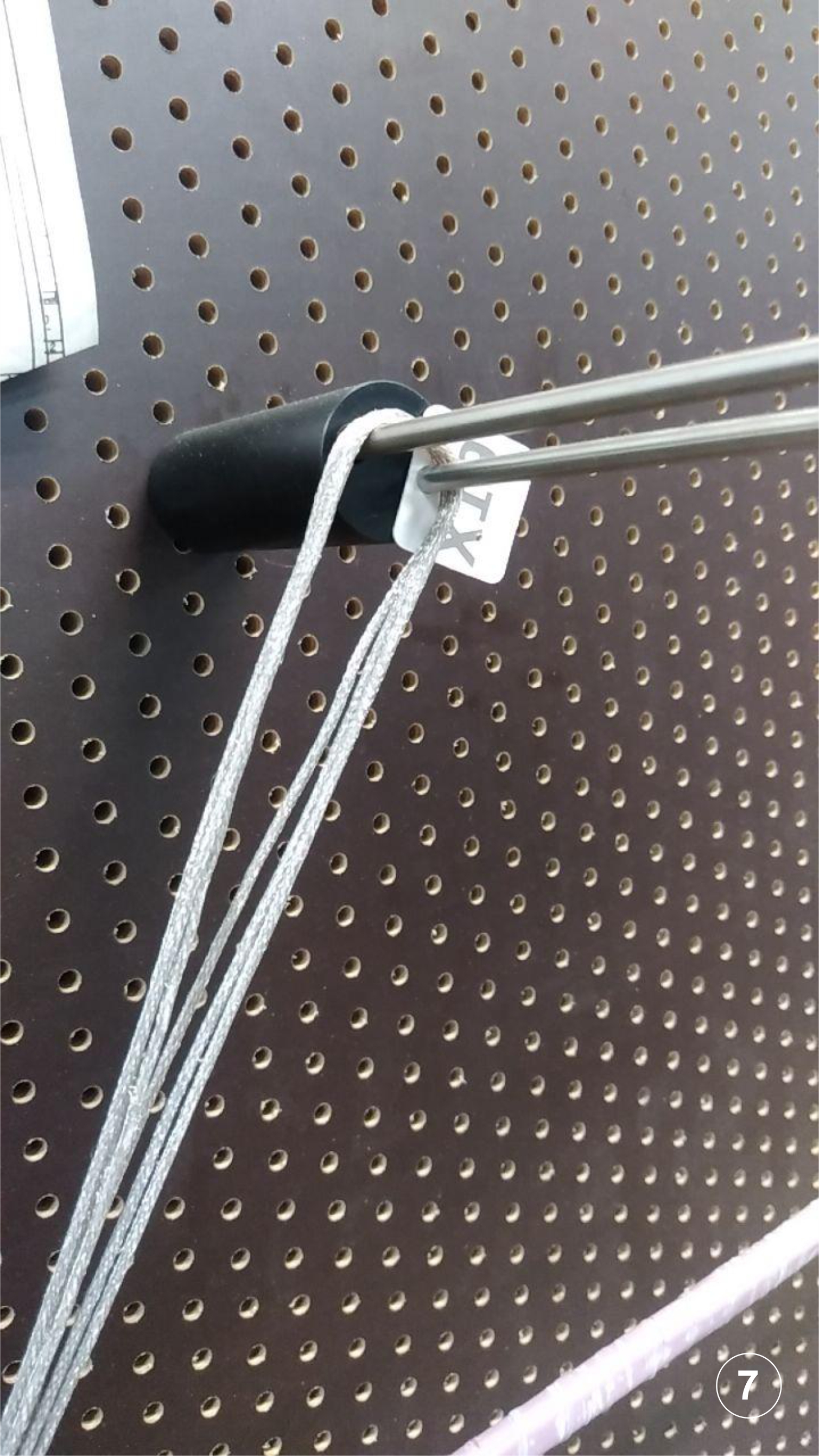

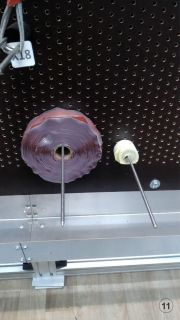

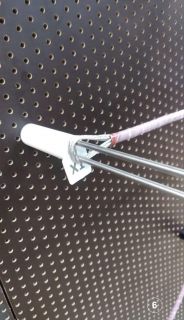

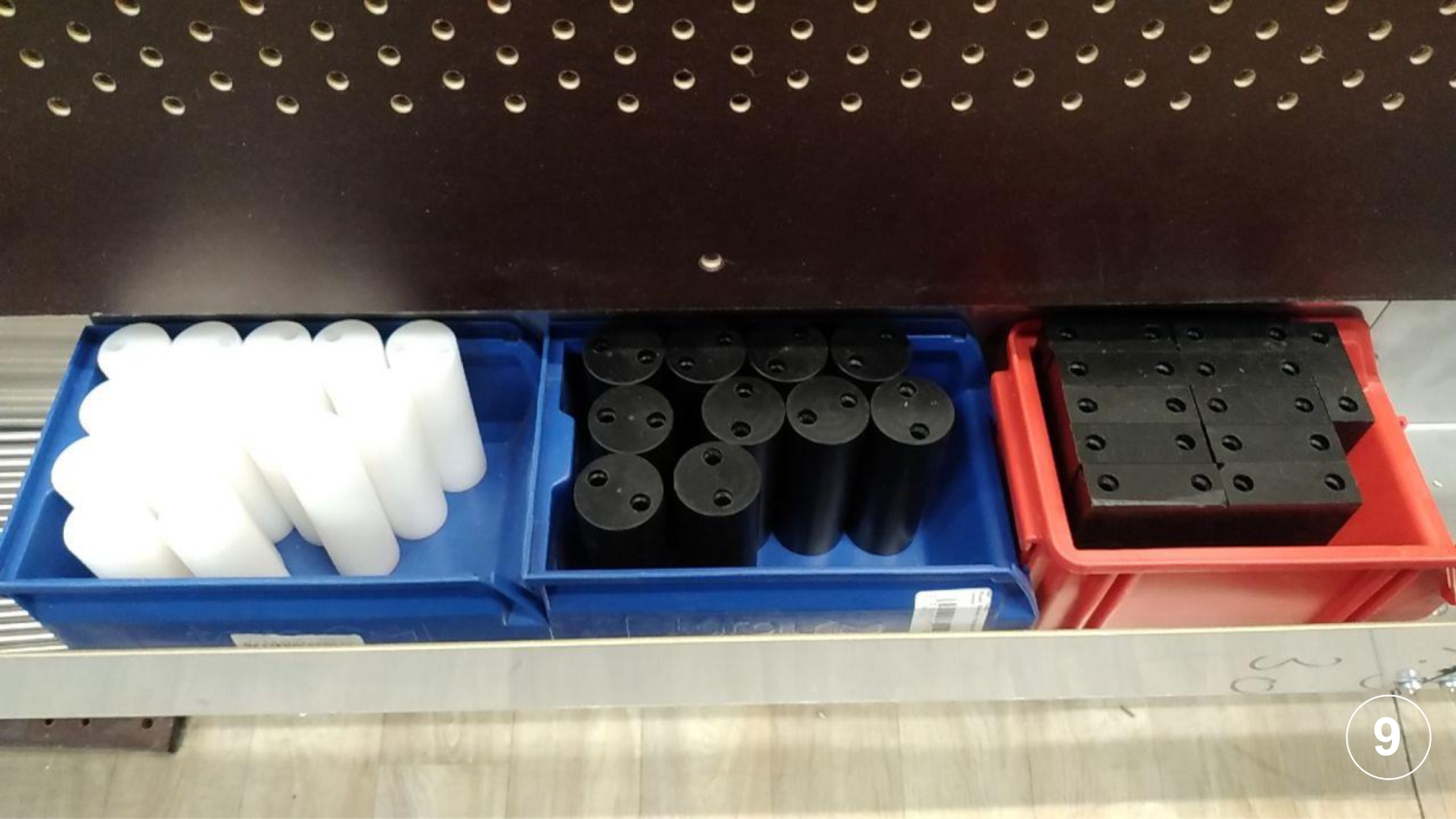

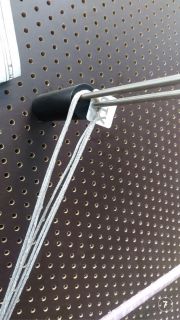

- Установка оператором на штыри соответствующей технологической оснастки (рис. 6, 7, 8, 9, 10, 11)
- После завершения работ модуль собирает штыри и возвращает их в накопительную зону.
На фото в галерее:

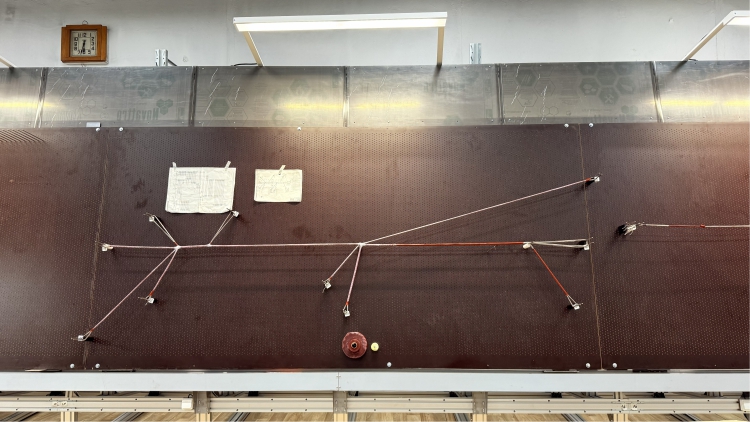

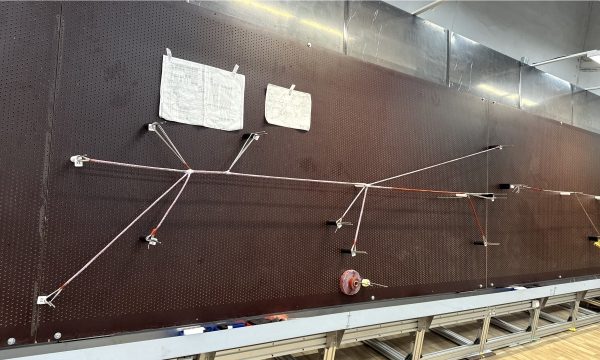

- Лицевая сторона плаза
- Процесс изнутри плаза
- Момент забора штыря с верхней части плаза, являющейся накопителем (фотография изнутри плаза)
- Процесс установки изнутри плаза штыря в заданную точку
- Расположение штырей в накопителе (в верхней части плаза)

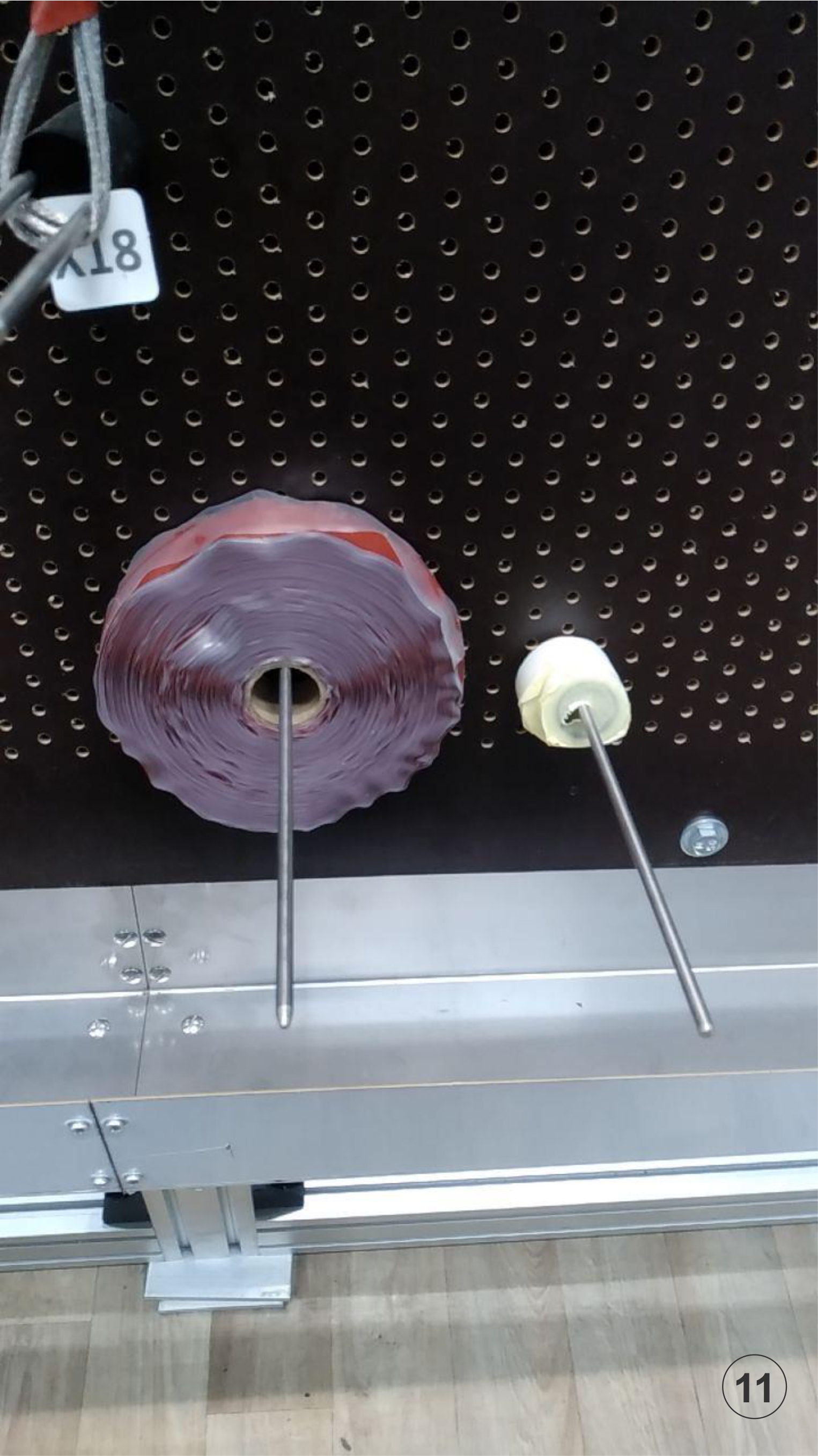

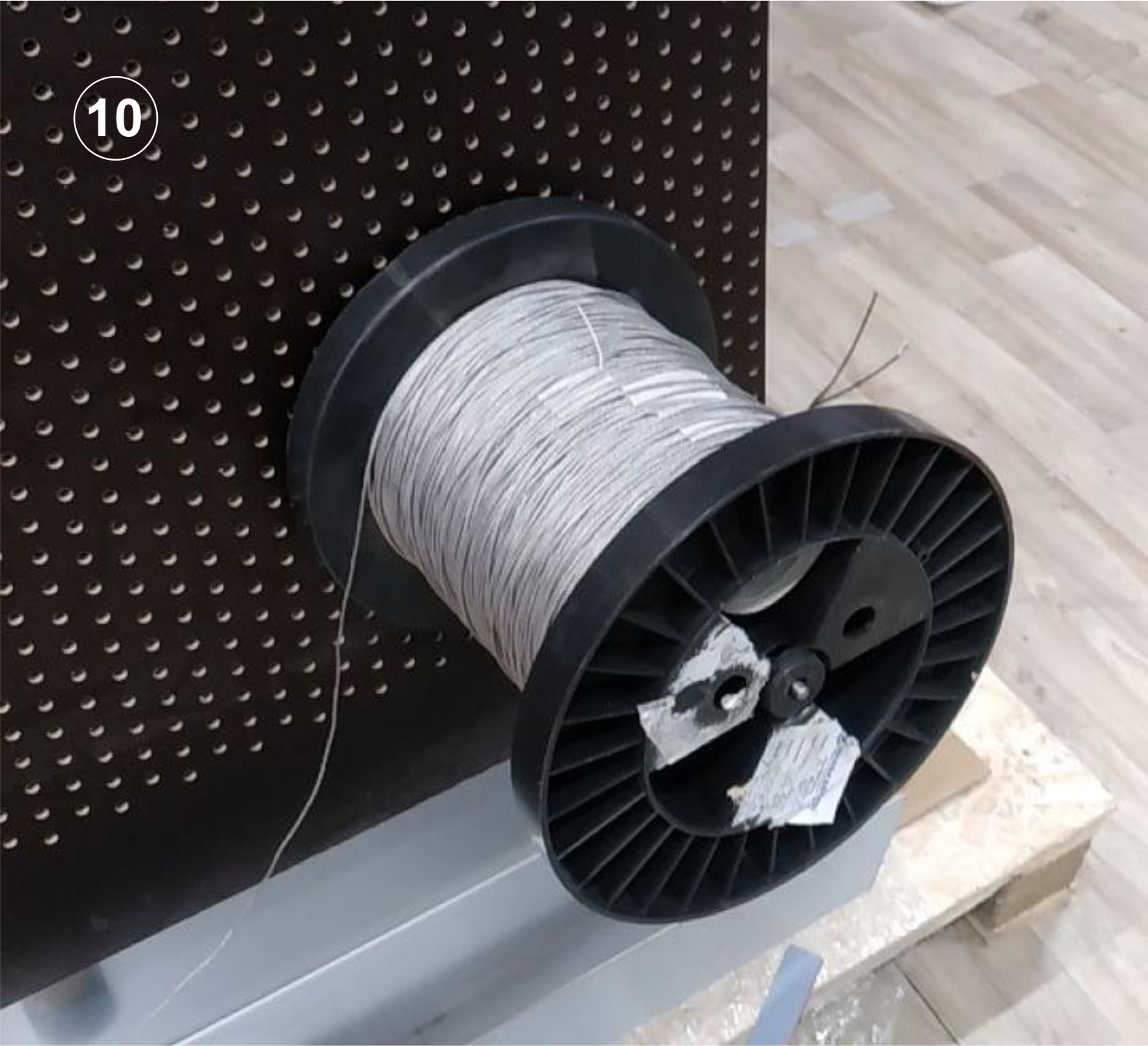

- - 11. Установка оператором на штыри соответствующей технологической оснастки
Преимущества использования плаза:
- Неограниченное число сохраненных в памяти шаблонов.
- Площадь плаза может использоваться как целиком, так и зонально, то есть одновременно могут работать несколько монтажников, собирая при этом разную номенклатуру жгутов или одинаковые жгуты.
- Возможность перемещения по вертикали (вверх-вниз) площади со штырями, что актуально для комфортной работы сотрудников разного роста.
- Уход от хранения фанерных шаблонов и бумажных подложек.
- Благодаря высокому расположению жгута относительно фанеры бандажирование лентой можно проводить полуавтоматическим обмотчиком.
- Сделано в России! Оборудование не имеет аналогов!
