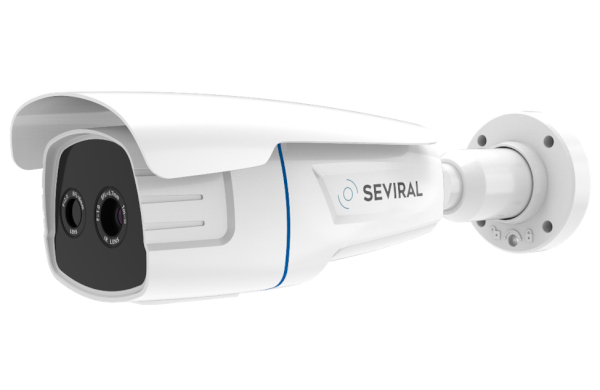

Биспектральная стационарная камера для непрерывного контроля за процессом
Характеристики
|
Наименование характеристики |
Значение AX200-ST |
Значение AX300-ST |
Значение AX600-ST |
|
Оптические данные |
|
|
|
|
ИК разрешение |
256х192 пикселей |
384x288 пикселей |
640x512 пикселей |
|
Тепловая чувствительность / (NETD) |
≤ 0,05 °С при 30 °С / < 50 мК |
≤ 0,04 °С при 30 °С / < 40 мК |
|
|
Поле зрения: |
50°× 37,2° 24,7°× 18,7° 17,5°× 13,1° |
44,1°x33,8° 23,6°x17,8° |
61,1°x47,7° 32,9°x24.9° |
|
Минимальное расстояние фокусировки |
0,5 м. |
|
|
|
Пространственное разрешение (IFOV) |
3,33 мрад. 1,71 мрад. 1,2 мрад. |
2,53 мрад. 1,30 мрад.
|
1,84 мрад. 0,92 мрад. |
|
Фокусное расстояние |
3,6 мм. 7 мм. 10 мм. |
6,7 мм. 13 мм. |
6,5 мм. 13 мм. |
|
Минимальное расстояние фокусировки |
0,1 м. |
||
|
Частота кадров |
30 Гц |
||
|
Фокусировка объектива |
Фиксированная |
||
|
Информация об ИК-детекторе |
|
||
|
Тип детектора |
Матрица в фокальной плоскости, неохлаждаемый микроболометр |
||
|
Спектральный диапазон |
7,5 – 14 мкм |
||
|
Шаг детектора |
17 нм. |
12 нм. |
|
|
Режимы изображений |
|
||
|
Режимы изображения |
ИК, видимый спектр, IMIX*, тепловое смешивание
*IMIX – режим повышенной детализации ИК изображения |
||
|
Режим сигнализации |
Автоматическая звуковая и световая сигнализации при заданном значении температуры (выше / ниже) |
||
|
Измерение температуры |
|
||
|
Диапазон измеряемых температур |
От -20 °С до +550°С |
От -20 °С до +2000°С |
|
|
Настройка диапазона температуры |
От -20 °С до +150 °С От 0 °С до 550 °С |
От -20 °С до +150°С От 0 °С до 410 °С От 300 °С до 2000 °С |
|
|
Погрешность измерения температуры |
±2°C или ±2% |
||
|
Анализ изображений |
|
||
|
Изотерма |
Ниже или выше заданной температуры |
||
|
Анализ температуры |
Максимальная / минимальная / центральная |
||
|
Пользовательские настройки |
До 10 пользовательских точек, до 10 пользовательских площадей, 1 пользовательская линия |
До 20 пользовательских точек, до 20 пользовательских площадей, 10 пользовательских линий |
|
|
Настройки изображения |
|
||
|
Цветовые палитры |
10 штук (железо, радуга, черно-белая, и т.д.) |
||
|
Хранение данных |
|
||
|
Формат ИК изображений |
.jpg / .png (радиометрические) |
||
|
Формат видео |
Н.264 (радиометрический) |
||
|
Формат изображения в видимом спектре |
.jpg |
||
|
Цифровая камера |
|
|
|
|
Фокусное расстояние |
4 мм. 6 мм. 8 мм. |
6 мм. |
|
|
Разрешение |
2688 × 1520 пикселей, 4Мп |
1920 × 1080 пикселей, 2 Мп |
|
|
Тип датчика |
1/3.02 "CMOS с прогрессивной разверткой |
1/2.7 "CMOS с прогрессивной разверткой |
|
|
Поле зрения |
77°x43° 53°x28° 39°x21° |
53°x28° |
|
|
Минимальная освещенность |
0,01 Люкс |
||
|
Связь |
|
|
|
|
Интерфейс питания |
интерфейс питания постоянного тока φ5.5* 2.1 |
||
|
Сетевой порт |
1-канальный адаптивный Ethernet-порт 10/100 М |
||
|
Кнопка сброса |
1 кнопка сброса |
||
|
Сигнализация |
1 нормально разомкнутый релейный выход, поддерживающий сигнал тревоги о перегреве |
||
|
RS485 |
Поддерживается |
||
|
Сетевые протоколы |
IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP |
||
|
Интерфейс прикладного программирования |
Поддержка стандартного протокола (ONVIF), поддержка доступа к SDK |
||
|
Система питания |
|
|
|
|
Потребляемая мощность |
< 8 Вт |
||
|
Напряжение питания |
DC12V/POE |
||
|
Экологические данные |
|
|
|
|
Степень защиты корпуса |
IP66 (МЭК 60529) |
||
|
Диапазон рабочих температур |
От -40 °С до + 70 °С |
||
|
Температура хранения |
От -45°C до 70°C |
||
|
Влажность (при работе и хранении) |
< 90% |
||
|
Физические данные |
|
|
|
|
Вес |
1,55 кг. |
||
|
Габариты |
375х119х118 мм. |
||
|
Цвет |
Белый |
||
|
Материал |
Литой алюминий |
||
|
Крепления |
Настенный монтаж |
||
|
Гарантия |
|
|
|
|
Гарантия |
Базовая гарантия 24 месяца с момента ввода в эксплуатацию |
||
|
Дополнительная гарантия |
Возможность продления гарантии до 5 лет |
||
|
Информация о поставке |
|
||
|
Тип упаковки |
Картонный короб |
||
|
Вес упаковки |
3 кг |
||
|
Габариты упаковки |
440х360х200 мм |
||
|
Страна производства |
Российская Федерация |
||
|
Комплект поставки |
Программное обеспечение на электронном носителе |
||
|
Обработка данных с тепловизора |
|
||
|
Программное обеспечение |
Бесплатное программное обеспечение «SEVIRAL IR Research» |
||
|
Совместимость |
ОС на базе Windows и Astra Linux |
||
|
Количество одновременно работающих пользователей |
Неограниченное количество |
||
