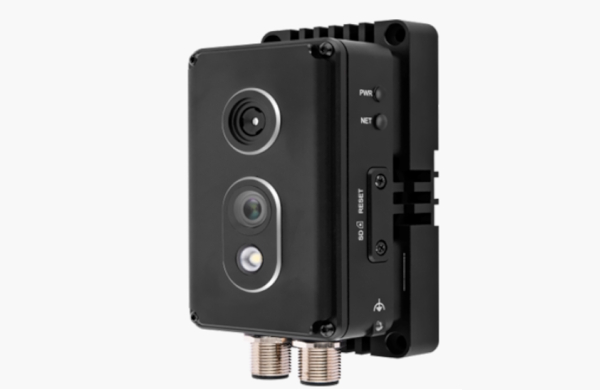

Биспектральная стационарная камера для непрерывного контроля за процессом
Общее описание
Тепловизионная камера SEVIRAL MS-250 – это идеальный вариант для тех, кому необходим постоянный контроль. Непрерывное измерение температуры, анализ объекта, функция сигнализации и автономная связь с использованием стандартных протоколов.
Камеру можно интегрировать в существующую сеть автоматизации по современным протоколам – Ethernet/IP, Modbus TCP. Вы сможете обмениваться результатами анализа и аварийными сигналами с промышленным оборудованием, например с ПЛК.
Преимущества
- Поддержка Ethernet/IP для простого управления, анализа и сигнализации
- Поддержка Mudbus TCP
- Встроенная функция анализа
- Функция сигнализации
- Потоковая передача видео
Характеристики
|
Наименование характеристики |
Значение MS-250 |
|
Оптические данные |
|
|
ИК разрешение |
256х192 пикселей |
|
Тепловая чувствительность / (NETD) |
≤ 0,04 °С при 30 °С / < 30 мК |
|
Поле зрения: |
90°× 66.4° |
|
Минимальное расстояние фокусировки |
0,5 м. |
|
Пространственное разрешение (IFOV) |
9,44 мрад. |
|
Фокусное расстояние |
1,8 мм. |
|
Минимальное расстояние фокусировки |
0,1 м. |
|
Частота кадров |
25 Гц |
|
Фокусировка объектива |
Фиксированная |
|
Информация об ИК-детекторе |
|
|
Тип детектора |
Матрица в фокальной плоскости, неохлаждаемый микроболометр |
|
Спектральный диапазон |
7,5 – 14 мкм |
|
Шаг детектора |
17 нм. |
|
Режимы изображений |
|
|
Режимы изображения |
ИК, видимый спектр, IMIX*, тепловое смешивание
*IMIX – режим повышенной детализации ИК изображения |
|
Режим сигнализации |
Автоматическая звуковая и световая сигнализации при заданном значении температуры (выше / ниже) |
|
Измерение температуры |
|
|
Диапазон измеряемых температур |
От -20 °С до +550 °С |
|
Настройка диапазона температуры |
От -20 °С до +150 °С От 0 °С до 550 °С |
|
Погрешность измерения температуры |
±2°C или ±2% |
|
Анализ изображений |
|
|
Изотерма |
Ниже или выше заданной температуры |
|
Коррекция излучающей способности |
Переменная от 0,1 до 1,0 |
|
Анализ температуры |
Максимальная / минимальная / центральная |
|
Пользовательские настройки |
До 10 пользовательских точек, до 10 пользовательских площадей, 1 пользовательская линия |
|
Настройки изображения |
|
|
Цветовые палитры |
10 штук (железо, радуга, черно-белая, и т.д.) |
|
Хранение данных |
|
|
Формат ИК изображений |
.jpg / .png (радиометрические) |
|
Формат видео |
Н.264 (радиометрический) |
|
Формат изображения в видимом спектре |
.jpg |
|
Цифровая камера |
|
|
Фокусное расстояние |
2 мм. |
|
Разрешение |
1600х1200 пикселей |
|
Тип датчика |
CMOS с прогрессивной разверткой 1/5 дюйма |
|
Поле зрения |
92,6°× 75,8° |
|
Минимальная освещенность |
0,04 Люкс |
|
Фонарь |
Светодиодная лампа заполняющего света до 3,5 метров |
|
Связь |
|
|
Интерфейс питания |
интерфейс питания постоянного тока φ5.5x2.1 |
|
Сетевой порт |
1 канал 10 М/100 М/1000 М адаптивный сетевой порт |
|
Кнопка сброса |
1 кнопка сброса |
|
Сигнализация |
1 вход / 1 выход |
|
RS485 |
Поддерживается |
|
Сетевые протоколы |
IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, ONVIF, Gb/T28181 |
|
Интерфейс прикладного программирования |
Поддержка доступа к SDK
Поддержка Modbus для передачи информации о температуре
Поддержка температуры 16 бит 25 Гц 160*120 пикселей или вывода голых данных 16 бит 25 Гц |
|
Система питания |
|
|
Потребляемая мощность |
< 5 Вт |
|
Напряжение питания |
DC10 ~ 30V, POE (802.3af) |
|
Экологические данные |
|
|
Степень защиты корпуса |
IP67 (МЭК 60529) |
|
Диапазон рабочих температур |
От -20 °С до + 50 °С |
|
Температура хранения |
От -40°C до 70°C |
|
Устойчивость к вибрации |
2G (МЭК 60068-2-6) |
|
Устойчивость к шоку |
25G (МЭК 60068-2-27) |
|
Влажность (при работе и хранении) |
< 95%, без образования конденсата |
|
Физические данные |
|
|
Вес |
455 г., включая провода |
|
Габариты |
105х55х30 мм. |
|
Цвет |
Черный |
|
Материал |
Алюминий |
|
Крепления |
UNC ¼ ″ -20 – на штатив Поддержка магнитной установки Настенный монтаж |
|
Гарантия |
|
|
Гарантия |
Базовая гарантия 12 месяцев с момента ввода в эксплуатацию |
|
Дополнительная гарантия |
Возможность продления гарантии до 5 лет |
|
Информация о поставке |
|
|
Тип упаковки |
Картонный короб |
|
Вес упаковки |
2 кг |
|
Габариты упаковки |
240х200х150 мм |
|
Страна производства |
Российская Федерация |
|
Комплект поставки |
|
|
Обработка данных с тепловизора |
|
|
Программное обеспечение |
Бесплатное программное обеспечение «SEVIRAL IR Research» |
|
Совместимость |
ОС на базе Windows от версии XP и выше и Astra Linux |
|
Количество одновременно работающих пользователей |
Неограниченное количество |
