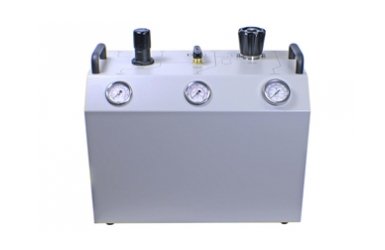

Блок вспомогательной компрессорной установки Fluke GB-H-152-70M

Артикул: 1-350152

  • Предназначен для обеспечения регулируемой подачи газа высокого давления в устройство PPCH-G
  • Два регулятора, позволяющие управлять двумя независимыми выходами давления
  • Два диапазона выхода высокого давления:
  • Давление вспомогательного компрессора, обеспечивающего давление до 100 МПа для питания устройства PPCH-G-70M


Давление вспомогательного компрессора, обеспечивающего давление до 100 МПа для питания устройства PPCH-G-70M

Устройства GB-H-152-70M и GB-H-152-100M – блоки вспомогательных компрессоров, предназначенные для обеспечения подачи давления, необходимого регулятору/калибраторам PPCH-G компании Fluke Calibration для газа высокого давления.

Модели GB-H-152-70M и GB-H-152-100M включают в себя пневматический самовращающийся вспомогательный компрессор поршневого типа с регулируемым выходом, обеспечивающий подачу высокого давления к PPCH-G. Вспомогательный компрессор повышает более низкое давление, обычно подаваемое из баллона, до более высокого уровня. Газ высокого давления сохраняется в объеме аккумулятора для обеспечения стабильной подачи к устройству PPCH-G. Максимальное выходное давление модели GB-H-152-70M – 100 МПа. Максимальное выходное давление модели GB-H-152-100M – 120 МПа.

Обе модели имеют также независимый выход низкого давления для удовлетворения потребности устройства PPCH-G в управляющем воздухе.

При использовании вспомогательного компрессора GB-H-152 обо всех потребностях в подаче давления к устройству PPCH-G заботится один простой блок, требующий всего лишь подключения источника эталонного газа и подачи управляющего воздуха, обеспечивающего питание вспомогательного компрессора.

Характеристики:

  • Предназначен для обеспечения регулируемой подачи газа высокого давления в устройство PPCH-G
  • Два регулятора, позволяющие управлять двумя независимыми выходами давления
  • Два диапазона выхода высокого давления:
    – GB-H-152-70M: давление до 100 МПа для подачи в устройство PPCH-G-70M
    GB-H-152-100M: давление до 120 МПа для подачи в устройство PPCH-G-100M

    Общие технические характеристики блока вспомогательной компрессорной установки GB-H-152 Gas Booster Package

    Габариты 50  x 57  x 30 см (В x Ш x Г)
    Масса 44,4 кг
    Подача давления управляющего воздуха
    Диапазон от 0,15 до 1 МПа
    Расход от 425 до 2 125 ст. л/мин
    Подача давления эталонного газа
    Диапазон от 4,8 до 40 МПа
    Расход от 140 до 560 ст. л/мин
    Выходное давление
    GB-H-152-70M от 0,7 до 100 МПа
    GB-H-152-100M от 0,35 до 120 МПа
    Рабочая среда воздух, гелий, азот
    Подсоединение давления
    Подача воздуха 1/4 дюйма Гнездо NPT
    Выход магистрального управляющего воздуха 1/4 дюйма Swage
    Подача давления эталонного газа  1/8 дюйма Гнездо NPT
    Выход высокого давления DH500F (Разъем DH500 состоит из сальника и манжеты для трубок диаметром 1/4 дюйма (6,35 мм) для конических труб и труб с левой винтовой резьбой. DH500 является эквивалентом AE F250C, HIP HF4 и др.)
    Номинальное поршневое отношение вспомогательного компрессора 152:1
    Объем аккумулятора высокого давления 150 куб. см
