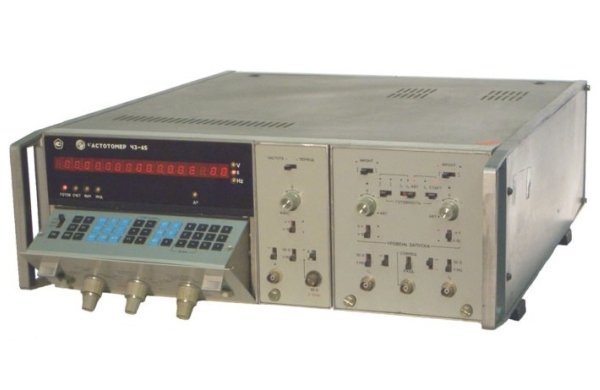

Частотомер Ч3-65
Предназначен для прецизионных измерений частотно-временных параметров радиосигналов с программируемой обработкой результатов измерений в реальном времени. Прибор Ч3-65 имеет расширенные функциональные возможности (измерение нестабильности, измерение среднего значения, калькуляторный режим), высокие метрологические характеристики, обеспеченность самодиагностикой, сопрягаемость с ЭВМ и возможность работы в составе ИИС. Наиболее эффективно применение прибора Ч3-65 в метрологической службе при проверке частотных параметров генераторов сигналов, в составе ИИС на основе цифровых измерительных приборов общего применения для измерения частоты и обработки результатов измерения по установленной программе, для контроля частот гетеродинов радиоприемных устройств.
Особенности:
• Принцип работы частотомера Ч3-65 основан на интерполяционном измерении интервала времени с последующим вычислением измеряемой величины (частоты, периода, интервала).
• Программирование осуществляется с помощью встроенной клавиатуры, дистанционное управление через КОП.
• Возможно прямое обращение к ряду стандартных программ, наиболее часто используемых в области частотно-временных измерений.
• Используется оригинальный способ фазовременной интерполяции и автоматической калибровки прибора с помощью микропроцессора.
• Непосредственное измерение с большой эффективностью, высокой точностью частотно-временных параметров различного вида сигналов.
• Разрешающая способность измерения временных интервалов 0,1 нс.
• Автоматическая программируемая обработка результата измерений в реальном времени.
• Быстродействие 100 изм/с.
Технические характеристики:
| Параметры | Значения |
| Диапазон измеряемых частот | 0,01 Гц - 500 МГц |
| Напряжение входных сигналов | 0,1 - 20 В |
| Относительная погрешность измерения частоты | 1*10-9/tсч |
| Пределы измерения интервалов времени | 0-100 с |
| Разрешающая способность | 100 пс |
| Пределы измерения длительности импульсов, периода повторения импульсов | 10 нс - 100 с |
| Погрешность измерения интервалов времени не более | ±1 нс |
| Нестабильность частоты кварцевого генератора | ±2*10-11 (за 1 с) |
| ±3*10-8 (за 24 ч) | |
| Время счета | 1 мкс - 10 с (подекадно с множителем 1-9) |
| Питание | 220 В, 50 Гц; 115 В, 400 Гц |
| Потребляемая мощность | 250 В*А |
| Габариты | 480X160X555 мм |
| Масса | 30 кг |
