Назначение

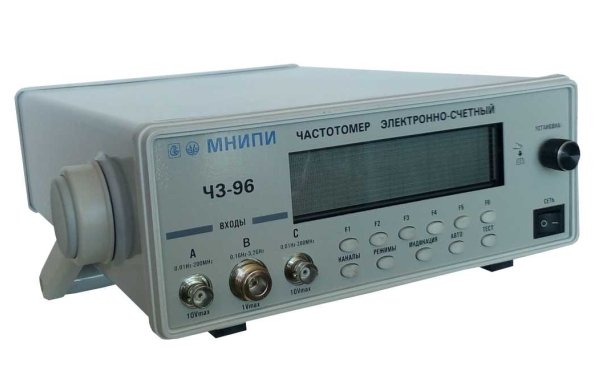

Частотомер электронно-счетный Ч3-96 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты.
Особенности
- Вход В (синусоидальный сигнал) - 100...3200 МГц;
- Вход А, С (синус, импульс) - 0,01...200 МГц;
- Измерение скважности по входам - 1,000001...999999999;
- Отношение частот в каналах: А/С , С/А, B/C и B/A - до 999999999;
- Кварцевый термостатированный генератор;
- Номинальное значение частоты – 5 МГц;
- Погрешность: ±2·10-8 - за 30 суток, ±5·10-8 - за 12 месяцев;
- Габаритные размеры (НхВхL) - 345х285х106 мм;
- Масса: 4 кг;
- Опорный генератор: ±5·10-8 за 12 мес.
Основные функции
- Измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов;
- Измерение частоты по входу В;
- Измерение отношения частот – каналов А/С, С/А, В/С;
- ФНЧ.
Дополнительные возможности
- Режим тахометра;
- Запуск внутренний, однократный или программный; внешний;
- Вычисление функций 1/T, 1/F, коэффициента заполнения;
- Автоматическая установка уровня запуска.
Технические характеристики
| Параметр | Входы А, С | Вход B |
| Технические характеристики | ||
| Измерение частоты | от 0,01 Гц до 200 МГц; (синус, импульс) | от 100 до 3200 МГц. (синус) |
| Измерение периода, длительности импульсов | от 5 нс до 106 с (синус); от 10 нс до 100 с (импульс) | |
| Измерение интервалов времени | от 0,1 мкс до 100 с | |
| Измерение отношения частот | А/С, С/А, В/С, В/А до 999999999 | |
| Счет числа импульсов | за период и длительность сигнала | |
| Уровень измеряемых сигналов | 0,02…10 В (синус); 0,05…10 В (импульс) | 0,03…1 В (0,03 до 20 мВт) |
| Метки времени | 10-8…10-3 с | |
| Число усредняемых периодов | 1…105 | |
| Частота опорного генератора | 5 МГц (±1·10-8 f ном.) | |
| Нестабильность опорного генератора по времени | ±2·10-8 за 30 суток; ±5·10-8 за 12 месяцев | |
| Нестабильность опорного генератора по температуре | ±2·10-8 (-10...+50 °C) | |
| Измерение скважности | от 1,000001 до 999999999 | - |
| Общие характеристики | ||
| Интерфейс | USB | |
| Питание | U~ 230 В, 50 Гц | |
| Потребляемая мощность | 40 ВА | |
| Рабочая температура | -10...+50 °С | |
| Габаритные размеры (HxWxD) | 345х285х106 мм | |
| Масса | 4кг | |
