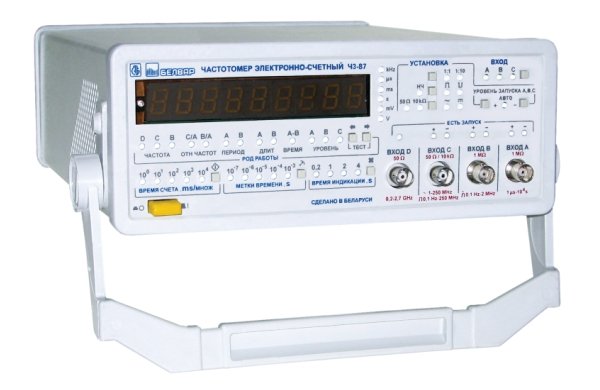

Частотомер Ч3-87 предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, измерения интервалов времени между сигналами, измерение отношения частот сигналов, выдачи сигнала опорной частоты, выдачи информации о результатах измерений в ПЭВМ и управление от ПЭВМ.
Наличие 9-ти разрядного светодиодного индикатора с гашением незначащих нулей позволяет эксплуатировать прибор в условиях низкой освещенности.
Наличие интерфейса RS-232C позволяет использовать прибор в составе информационно-измерительных систем.
Встроенный микроконтроллер производит следующие сервисные функции:
- измерение временных интервалов между двумя синхронизированными сигналами, поступающими на входы А, В в диапазоне от 1 мкс до 10000 с.;
- измерение отношения частот в широком диапазоне частот.
Имеется возможность использования сигнала внутренней опорной частоты 5 МГц для внешних устройств.
Имеется возможность использования внешнего сигнала опорной частоты вместо внутреннего.
Технические характеристики:
- Три канала
- Измерение по вх. В частоты: 0,1 Гц – 2 МГц
- Измерение по вх. С частоты: 0,1 Гц – 250 МГц
- Измерение по вх. D частоты: 220 МГц – 2,7 ГГц
- Измерение по вх. А,В периода, длит. имп., интерв. врем.: 1 мкс – 104 с
- Измерение отношения частот В/А, С/А
- Диапазон входных сигналов: 20 мВ – 30 В
- Интерфейс: RS-232C (передача результатов измерений)
- Индикатор: 9 разрядов (СИД)
- Питание: ~230 В, 25 В·А
- Габариты, масса: 325×268×100 мм, 4 кг
