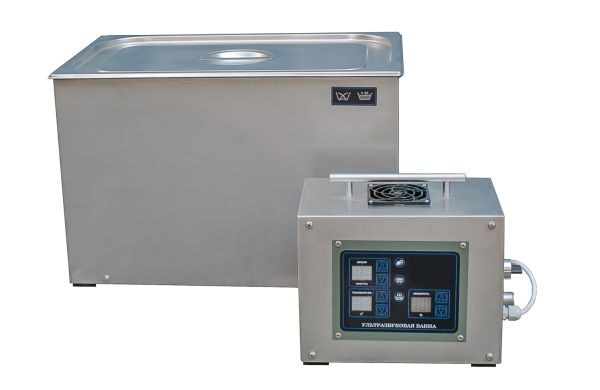

Цифровая ультразвуковая ванна ХимСоник 95-35 ВГ 9,5 л.

Артикул: 5-384094

Модель с выносным генератором. Пульт управления может быть расположен на расстоянии до 3-х метров от емкости.

  • Объем УЗВ – 9,5 литра.
  • Частота – 35 КГц.
  • Амплитудная модуляция – 1000 Гц.
  • Потребляемая мощность – 670 Вт.
  • Мощность генератора 220 Вт (регулировка от 30 до 100%).
  • Мощность нагревателя – 450 Вт.
  • Режим автоматической подстройки частоты.
  • Регулировка нагрева от 20 до 80 °С.
  • Регулировка времени от 0 до 99 мин.
  • Режим непрерывной работы.
  • Наличие слива.
  • Размер 325х265х360 мм.
  • Размер рабочей емкости 295х235х150 мм.
  • Функции SWEEP (качение частоты), DEGAS (быстрая дегазация), PULSE (повышенная мощность ультразвука)

Ультразвуковые ванны ХимСоник - ванны нового поколения с цифровым управлением. В УЗВ реализованы функции SWEEP (качение частоты), DEGAS (быстрая дегазация), PULSE (повышенная мощность ультразвука).

Преимущества линейки Град ВГ

  • Дополнительный радиатор охлаждения генераторов увеличивает срок эксплуатации и минимизирует возможность перегрева при длительной непрерывной эксплуатации.
  • Возможность расположения пульта управления в удаленности от емкости до 3 метров.
  • степень защиты генераторов в выносном корпусе IP 54
  • возможность подключения ванны к центральному водопроводу для подачи жидкости в рабочую емкость

Технические характеристики:

  • Объем УЗВ – 9,5 литра.
  • Частота – 35 КГц.
  • Амплитудная модуляция – 1000 Гц.
  • Потребляемая мощность – 670 Вт.
  • Мощность генератора 220 Вт (регулировка от 30 до 100%).
  • Мощность нагревателя – 450 Вт.
  • Режим автоматической подстройки частоты.
  • Регулировка нагрева от 20 до 80 °С.
  • Регулировка времени от 0 до 99 мин.
  • Режим непрерывной работы.
  • Наличие слива
  • Размер 325х265х360 мм.
  • Размер рабочей емкости 295х235х150 мм.
  • Габаритные размеры выносного генератора (длина x ширина x высота) - 260х200х175 мм;
  • Рабочая частота - 35 кГц;
  • Амплитудная модуляция - до 90%;
  • Фазовая автоматическая подстройка частоты;
  • Термостат - 20–80 °С;
  • Регулировка мощности УЗ от 30 до 100%
  • Таймер - 1–99 минут с возможностью непрерывной работы;
  • Параметры электрической сети – 1 фаза, 220В±5% 50 Гц;
  • Слив отработанного раствора;
  • Брызгозащищённое исполнение; Защита от перегрузок;
  • Длина кабеля питания выносного генератора - 3 м.;
  • Длина кабеля от выносного генератора к ванне - 3м.;
  • Равномерное кавитационное поле во всём объёме;
  • Память последнего запрограммированного значения таймера, термостата и мощности УЗ;
  • Корпус ванны и рабочая область выполнены из нержавеющей стали;
  • Сварные швы в рабочей емкости ванны отсутствуют.
  • Функции SWEEP (качение частоты), DEGAS (быстрая дегазация), PULSE (повышенная мощность ультразвука)

Комплектация:

УЗВ + выносной генератор, крышка, подвесная корзинка (нерж. сталь), паспорт изделия, упаковка.


Дополнительные аксессуары:

  Все наши подвесные решетки, изготовлены из нержавеющей перфорированной стали, входят в комплект поставки ультразвуковой ванны. Крепление подвесных решеток сконструированы таким образом, что позволяют произвольно изменять глубину погружения корзинок. Однако по желанию заказчика, возможно, доукомплектовать ультразвуковую ванну дополнительными подвесными решетками, как стандартными, так и по чертежам заказчика.
  Пример подвесной корзины, изготовленной по чертежам заказчика.
  Все наши ультразвуковые ванны комплектуются крышками: прозрачными крышками из поликарбоната или из нержавеющей стали. Крышки используются как во время работы ультразвуковой ванны, так и во время простоя в избегании выпаривания моющего раствора. А также в качестве емкости для сбора излишней влаги после обработки деталей в ультразвуковой ванне. При необходимости можно приобрести дополнительную крышку к любой ультразвуковой ванне, в том числе нестандартную, изготовленную по чертежам (эскизам) заказчика.





Особенности и рекомендации

Все УЗВ выполнены в брызгозащищенном исполнении, снабжены таймером от 0 до 99 минут и режимом непрерывной работы, нагревом от 0 до 80С, регулировкой мощности ультразвукового излучения от 30 до 100%.
Очищаемая деталь помещается на специальный подвесной держатель, которым комплектуется УЗВ. На дно ванны помещать деталь не рекомендуется, так как деталь будет «глушить» работу УЗ излучателей, что приведет к поломке ванны.
Приблизительное время очистки деталей 10 -15 минут, в зависимости от количества и качества загрязнений.
Если загрязнение не отмывается в течение 10 – 15 минут попробуйте подобрать другой моющий раствор или увеличить его концентрацию. За консультацией Вы можете обратиться к нашим специалистам.
ВНИМАНИЕ! Не применяйте в качестве моющих растворов легко воспламеняющиеся и горючие жидкости. Ультразвук очень сильно повышает процесс образования паров ЛВЖ и при возникновении любой искры (даже статического электричества) может возникнуть возгорание.
Если вы не уверенны в результатах очистки ваших изделий, наши специалисты помогут Вам подобрать оптимальные размеры УЗВ,порекомендовать моющее средство и подобрать режим очистки загрязнений.
Если по вашей технологии очистки необходимо применение кислотного раствора, то не следует наливать раствор непосредственно в УЗВ, что бы избежать ее повреждения. Лучше использовать дополнительную емкость (сталь стекло, керамика). Непосредственно в УЗВ наливается водно-щелочной раствор, а емкость с кислотной средой помещается на держатель. При этом, все процессы происходящие в УЗВ будут так же происходить в дополнительной емкости. При работе с кислотными составами необходимо использовать все рекомендуемые средства защиты.
Очистка в УЗВ медицинского инструментария не является конечным процессом. Это пред стерилизационный процесс. После очистки в УЗВ инструмент следует промыть в специальном медицинском растворе, а потом провести стерилизацию.
Для более качественной очистки следует размещать детали на держателе равномерно. Размещать детали «друг на друге» не рекомендуется, так как это ухудшит качество очистки в местах соприкосновения деталей.
Если Вы используете УЗВ для очистки автомобильных форсунок, следует знать, что форсунки во время очистки должны быть открыты. В противном случае моющий раствор не попадет в канал и форсунка отмоется только снаружи.

Физические процессы

Принцип очистки загрязнений в УЗВ основан на применении высокочастотных колебаний представляющих собой упругие волны, поступающие с частотой свыше 16000 раз в секунду и распространяющиеся в жидкостях и твердых телах. УЗ излучатель жестко закреплен на внешней стороне емкости благодаря чему сама емкость становится резонансным передатчиком, а жидкость, находящаяся в ней имеет одинаковую интенсивность колебаний. Под воздействием УЗ колебаний частички жидкости совершают возвратно-поступательные движения « от источника излучения к очищаемому изделию и обратно ». При этом возвращающиеся обратно частички сталкиваются с частичками, движущимися вперед. И на кратчайшем пути возникает очень большое ускорение частиц с быстро меняющимися величинами давления, что влечет за собой микро разрыв жидкости. Этот процесс называется кавитация. И когда это происходит на границе « жидкость – очищаемое изделие» жидкость «разрываясь» сбивает с изделия частички загрязнения, а затем, отражаясь, образует кавитационный пузырек, который втягивает эти частички в себя. Сила микро разрыва возникающего при разнице давлений на границе жидкость – очищаемое изделие равна ~ 600 атмосфер.
А так, как, такие кавитационные пузырьки возникают на всей поверхности очищаемого изделия, то происходит повсеместная очистка. В любом, даже в самом трудно доступном месте изделия (не замкнутом), куда может проникнуть моющий раствор (жидкость), при погружении изделия в УЗВ происходит процесс кавитации) Так же, ультразвуковые колебания могут служить для ускорения (катализации) химических процессов и использоваться для смешивания (эмульгирования) трудно смешиваемых жидкостей (например, спирт – молоко).

Химические процессы

Под воздействием ультразвуковых колебаний происходит интенсификация химических реакций на среду загрязнений. УЗВ является источником механического воздействия, источником химического воздействия на загрязнения является моющий раствор (жидкость) находящийся в УЗВ, действие которого, многократно усилено ультразвуковыми колебаниями. При этом, правильно подобранный моющий раствор может существенно сократить, как затраченное на очистку время так и улучшить качество очистки изделия. Например: если ваше изделие требуется очистить от жиро масляных загрязнений, то лучше использовать щелочные растворы, если изделие требуется очистить от ржавчины или сильных нагаров, то потребуется слабокислотный раствор. Иногда бывает достаточно промыть изделие в простой воде. Так же нужно сказать, что температура раствора может влиять, как на качество, так и на продолжительность очистки. Например: щелочные и кислотные растворы гораздо эффективнее «работают» при температуре 50-60 С. Наши УЗВ оснащены термостатом, с возможностью нагрева и регулировки температуры раствора при которой происходит очистка изделия.

Полезные статьи по теме

  • FAQ - Отмывка трафаретов для нанесения паяльной пасты - здесь
  • Способы отмывки печатных плат: достоинства и недостатки методов - здесь
  • Применение ультразвука в процессе очистки топливной аппаратуры (ТА) - здесь
  • Ультразвуковая отмывка. Вопросы и ответы (FAQ) - здесь
  • Ультразвуковая обработка в жидких средах. Автоматизация и управление технологическими процессами - здесь
  • Выбор материала для отмывки ПП - здесь

Модельный ряд УЗВ ХимСоник

Объем

Серия

Профи

Стандарт

УН

ВГ

1,3 л.

ХимСоник 1.3

ХимСоник 13-35

ХимСоник УН 13-35



2,8 л.

ХимСоник 2.8

ХимСоник 28-35

ХимСоник УН 28-35



4,0 л.

ХимСоник 4.0

ХимСоник 40-35

ХимСоник УН 40-35



5,7 л.

ХимСоник 5.7

ХимСоник 57-35

ХимСоник УН 57-35



8,0 л.

ХимСоник 8.0

ХимСоник 80-35

ХимСоник УН 80-35

ХимСоник 80-35 ВГ

9,5 л.



ХимСоник 9.5

ХимСоник 95-35

ХимСоник УН 95-35

ХимСоник 95-35 ВГ

ХимСоник 9.5 МГ

ХимСоник 95-35 М

ХимСоник УН 95-35 М

ХимСоник 95-35 М ВГ

12,0 л.



ХимСоник 12.0

ХимСоник 120-35

ХимСоник УН 120-35

ХимСоник 120-35 ВГ

ХимСоник 12.0 МГ

ХимСоник 120-35 М

ХимСоник УН 120-35 М

ХимСоник 120-35 М ВГ

14,0 л.

ХимСоник 14.0

ХимСоник 140-35

ХимСоник УН 140-35

ХимСоник 140-35 ВГ

18,0 л.

ХимСоник 18.0

ХимСоник 180-35

ХимСоник УН 180-35

ХимСоник 180-35 ВГ

22,0 л.



ХимСоник 22.0

ХимСоник 220-35

ХимСоник УН 220-35

ХимСоник 220-35 ВГ

ХимСоник 22.0 МГ

ХимСоник 220-35 М

ХимСоник УН 220-35 М

 ХимСоник 220-35 М ВГ

28,0 л.



ХимСоник 28.0

ХимСоник 280-35

ХимСоник УН 280-35

ХимСоник 280-35 ВГ

ХимСоник 28.0 МГ

ХимСоник 280-35 М

ХимСоник УН 280-35 М

ХимСоник 280-35 М ВГ

44,0 л.



ХимСоник 44.0

ХимСоник 440-35

ХимСоник УН 440-35

ХимСоник 440-35 ВГ

ХимСоник 44.0 МГ

ХимСоник 440-35 М

ХимСоник УН 440-35 М

ХимСоник 440-35 М ВГ

56 л.



ХимСоник 56.0

ХимСоник 560-35



ХимСоник 560-35 ВГ

ХимСоник 56.0 МГ

ХимСоник 560-35 М



ХимСоник 560-35 М ВГ

Мы готовы изготовить ванны большего объема и комплексы отмывки с различным функционалом под заказ.

СТАНДАРТ – ультразвуковые ванны повседневного пользования на цифровом управлении. Емкость изготовлена из пищевой штампованной нержавеющей стали. Функции SWEEP (качение частоты), DEGAS (быстрая дегазация), PULSE (импульсное повышение мощности ультразвука). Регулировка мощности и нагрева жидкости. Таймер.

ПРОФИ - ультразвуковые ванны профессионального пользования на цифровом управлении, с усиленным корпусом. Прочная сварная емкость изготовлена из нержавеющей стали AISI 316, имеющей высокие механические характеристики и эксплуатационные свойства (в т.ч. сопротивление коррозии). Функции SWEEP (качение частоты), DEGAS (быстрая дегазация), PULSE (импульсное повышение мощности ультразвука). Регулировка мощности и нагрева жидкости. Таймер.

УН - ультразвуковые ванны, у которых всего две кнопки: включить ультразвук и включить нагрев. При этом генераторы поддерживают частотную и амплитудную модуляции. В зависимости от количества отмывочной жидкости, степени и плотности загрузки отмываемых объектов форма волны и частота подстраиваются автоматически.

ВГ – ультразвуковые ванны с выносным генератором. Пульт управления возможно разместить на расстоянии до 3-х метров от емкости. Функции SWEEP (качение частоты), DEGAS (быстрая дегазация), PULSE (импульсное повышение мощности ультразвука). Регулировка мощности и нагрева жидкости. Таймер.

М и МГ - модели с повышенной мощностью генератора.
